建筑类别：酒店
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
参考图纸：22张
-
设计年代：近代
附件详情
该项目为三层饭店，框架结构，框架四级结构抗震，7度设防，砌体施工，基础为独立钢筋混凝土矩形结构。
结构图纸：
结构设计说明
，梁配筋图，板配筋图，框架柱位置及配筋图，基础
平面布置图

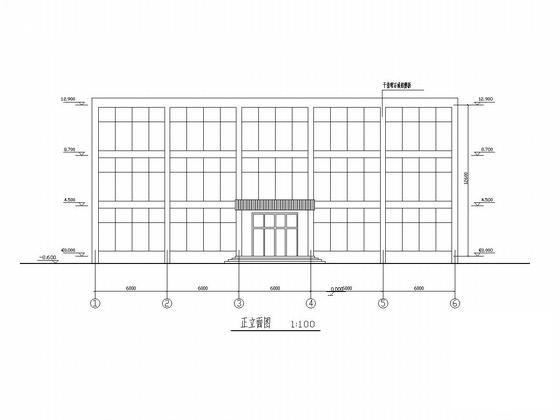

，节点详图，建筑平面图，立面图等共计22张图。

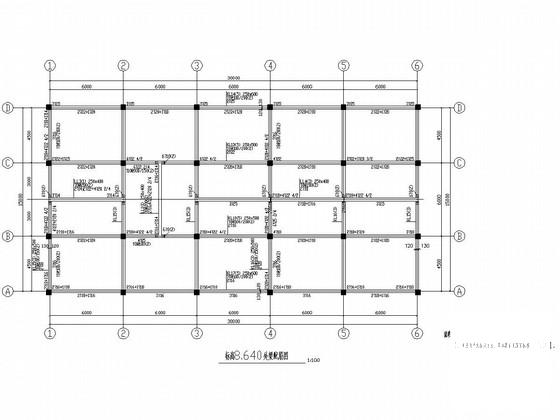

标高8.640处梁配筋图

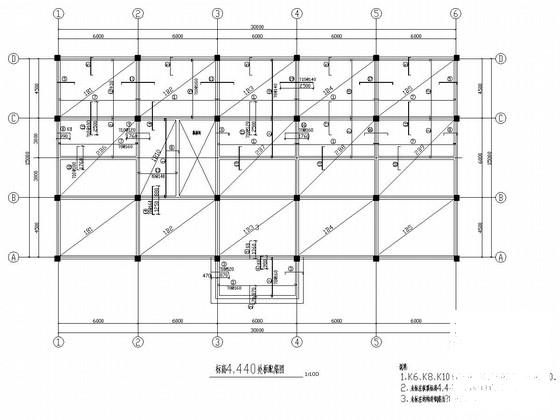

标高4.440处板配筋图

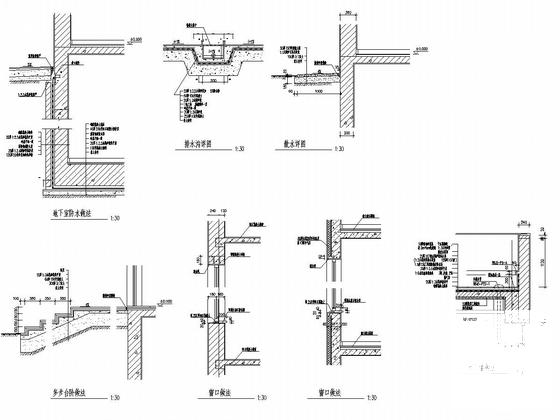

节点详图

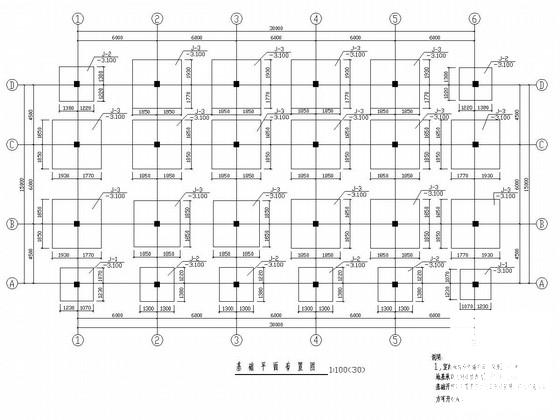

基础平面布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-24 21:35:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
|
