商业用地海绵城市设计专篇cad大样图

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为[广州]商业用地海绵城市设计专篇，。

项目概况

该项目用地位于广州市，项目用地红线面积为 9449 平方米，规划建设用地为 9449 平方米，用地性质商业用地，容积率为 1.18，建筑密度为 30%。场地内设置透水铺装，雨水花园等措施吸纳、蓄渗雨水，并有效的控制场地内的雨水径流。

主要内容包括：

一、项目背景

1.1项目概况

1.2海绵城市设计依据

二、海绵城市的建设目标

三、海绵城市的设计

3.1海绵城市设计概要

3.2海绵城市设计布置思路

四.技术措施

4.1透水铺装

4.2雨水花园

五.海绵城市的计算

六.海绵城市的指标

6.1总体指标

6.2建筑与小区系统指标

七.建设项目海绵城市专项设计方案自评表

7.1汇水分区自评表

7.2综合自评表

八投资估算







以下是该附件的部分文件列表：

文件名称	文件大小
海绵专项平面图.dwg	3.03 MB
LID设施布置平面图.pdf	2.58 MB
总平面.pdf	2.44 MB
汇水分区平面图.pdf	2.54 MB
竖向标高平面图.pdf	2.57 MB
雨水流向平面图.pdf	2.57 MB

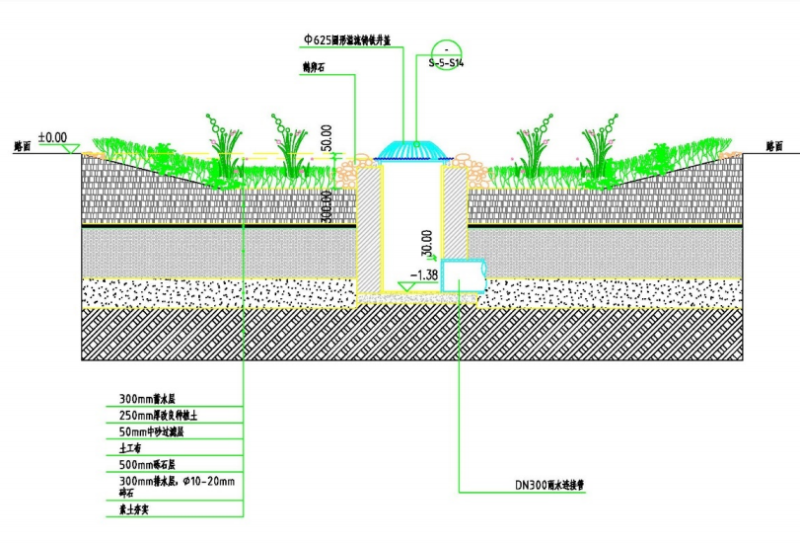

雨水花园做法大样图

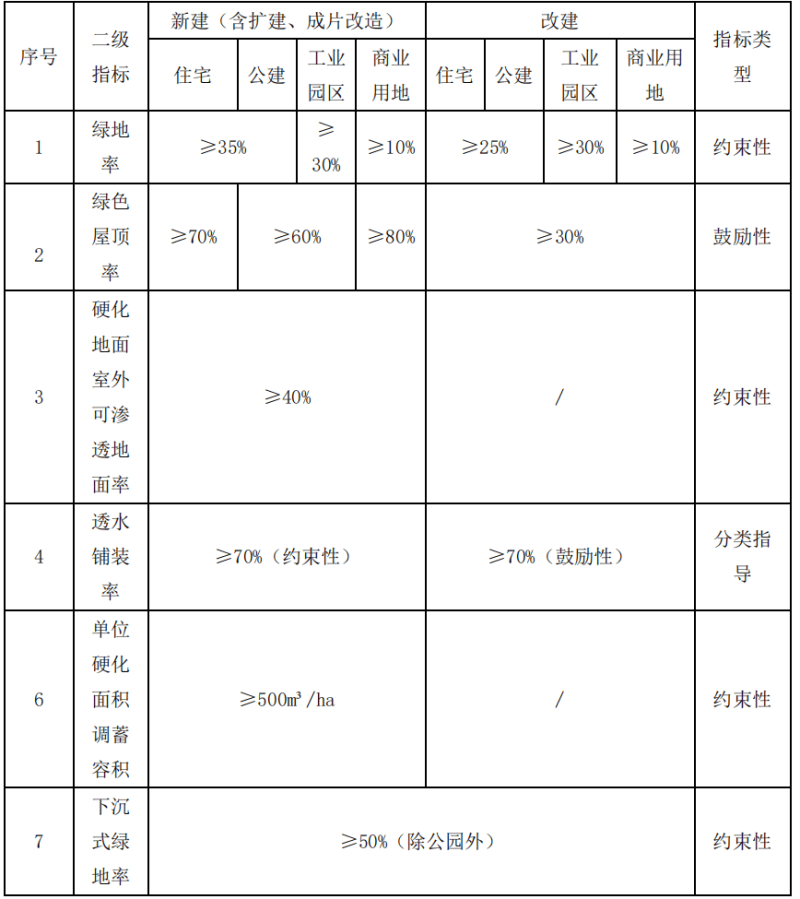

建筑与小区系统指标

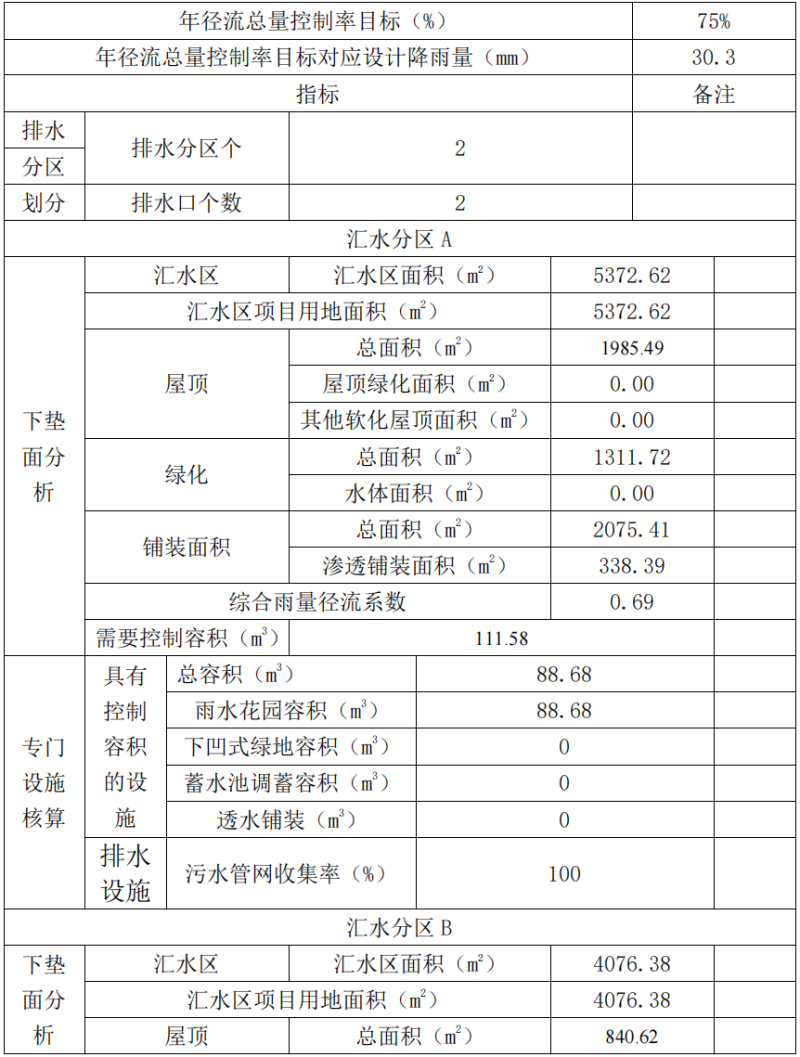

汇水分区自评表

综合自评表

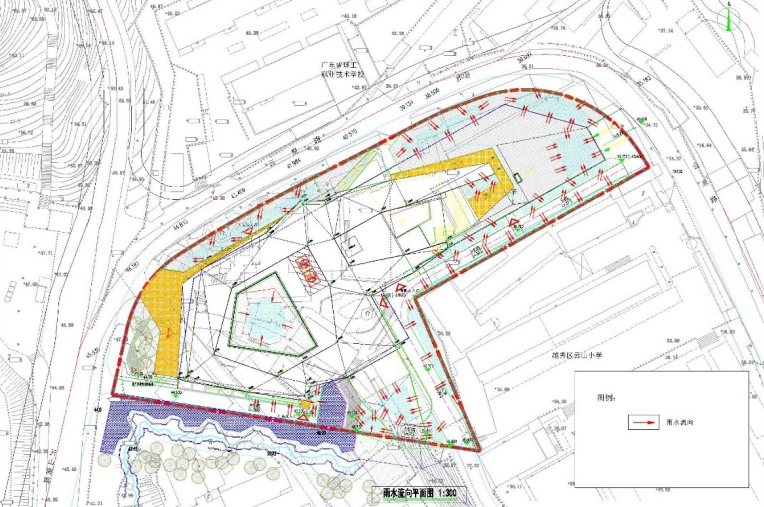

雨水流向平面图

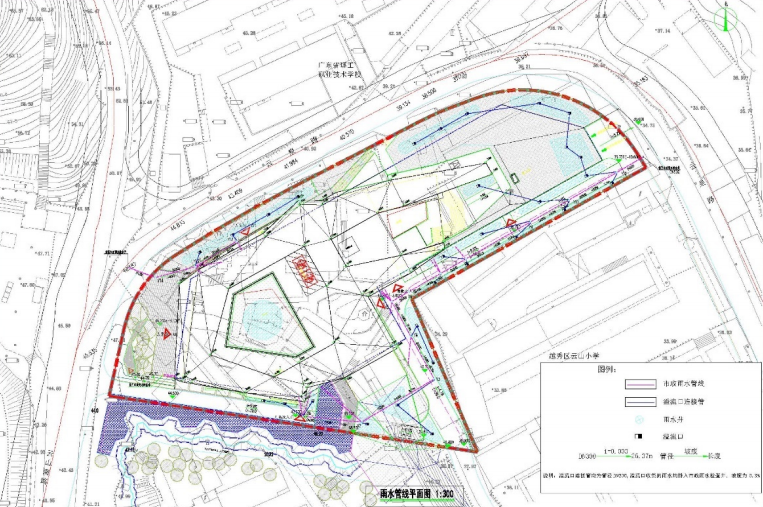

雨水管线平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
