[CAD]20层框剪结构综合楼结构设计图纸(混凝土墙)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑地上层数：20层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：人防
• 参考图纸：26张
• 设计年代：近代

附件详情

结构设计总说明、楼面板配筋图、楼面梁配筋图、柱配筋图、桩位平面图、承台平面图、地下室混凝土墙边缘构件布置图、非人防区楼面板配筋图、 楼梯详图 共26张图纸。

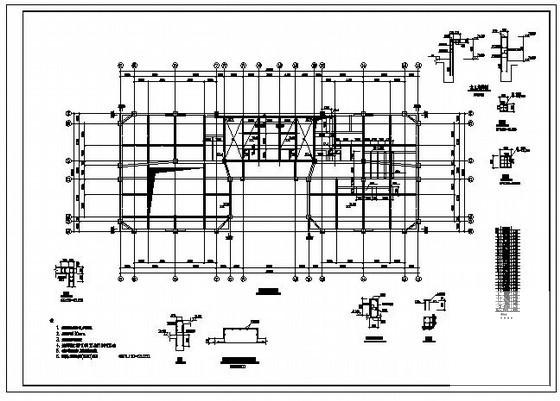

第 1 张图

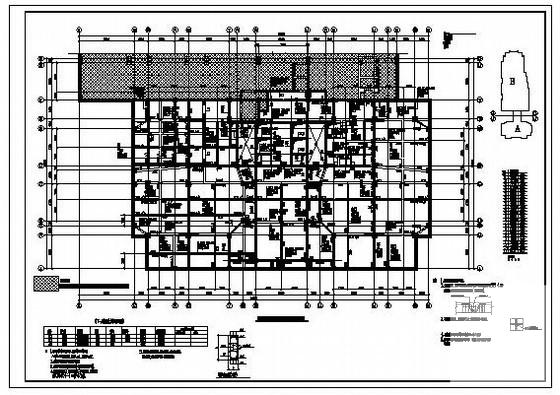

第 2 张图

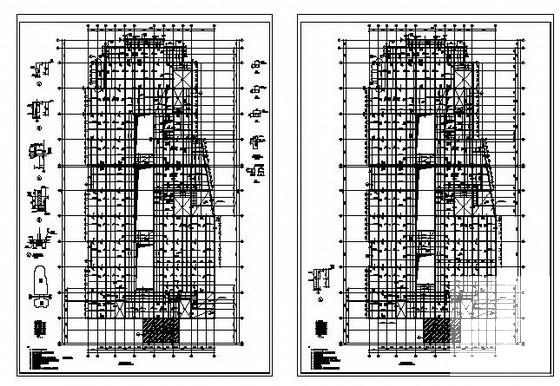

第 3 张图

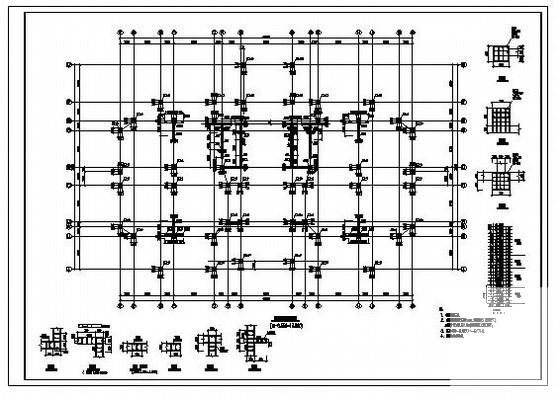

第 4 张图
