宿舍电气装饰装修施工图纸cad平面图

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：深化设计图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 负荷等级：一级,二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：广东

该附件为广东某宿舍电气装饰装修施工图，设计范围包括： 本次电气设计包括照明系统、空调配电系统、有线电视、网络电话等。 电气设计只从进户线之后做起。

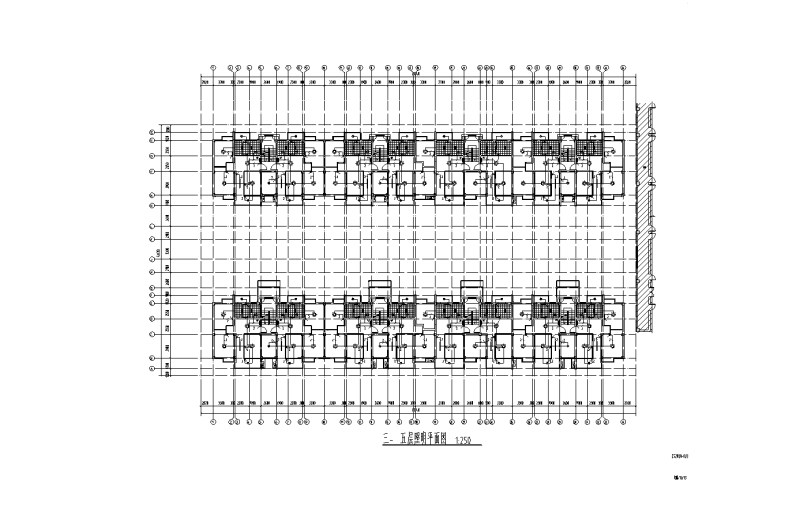

照明平面图

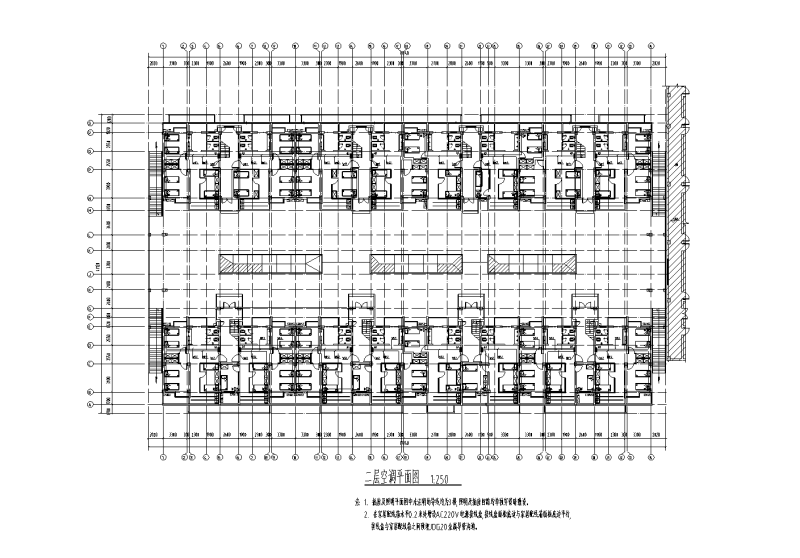

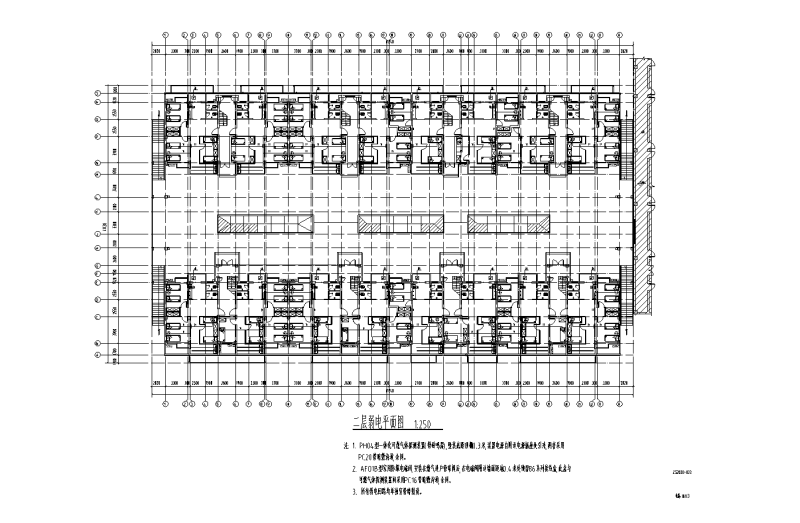

第 2 张图

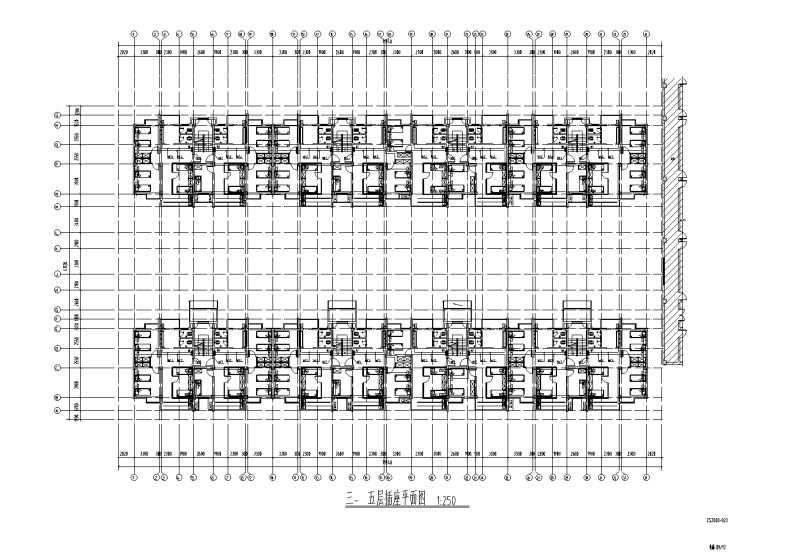

插座平面图

弱电平面图

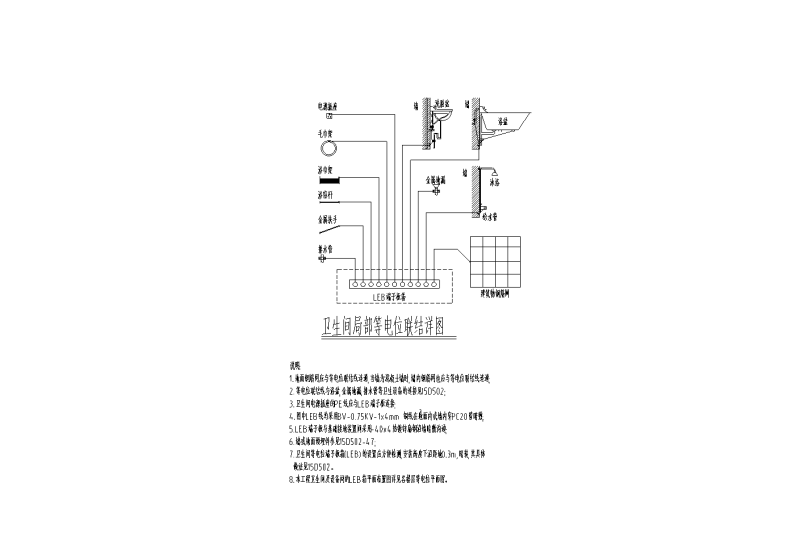

卫生间局部等电位

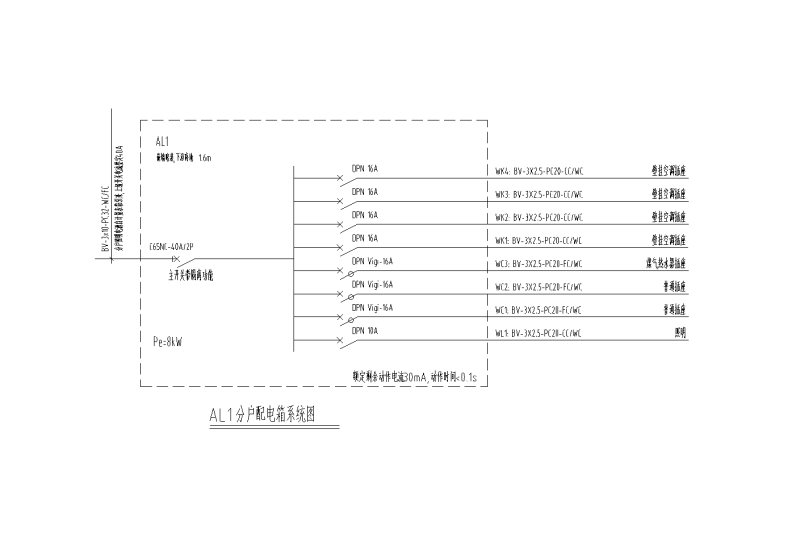

配电箱系统图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
