小交通量农村道路通组通畅图纸含清单cad布置图

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：四级
• 车道数：二车道
• 设计时速：其他
• 干线：否
• 位置：重庆
• 设计年代：近代

该附件为： 小交通量农村道路 通组通畅 工程图纸 ，格式为dwg word xls，包含：图纸 工程量清单 编制说明，同类工程可下载参考。

一、项目概要：

1. 项目全长2.989Km。本项目现状路基宽度3.5米～4.3米，路面结构为泥结碎石路面，路基稳定，沿线通行条件较好，但下雨时，影响正常通行，道路目前均无错车道；原公路的排水系统均为土质边沟或无边沟；全线无交安设施。
2. 该资料拟将既有道路路基整治后，采用C25混凝土对其硬化，并完善道路排水设施、交安设施等，改造后的路基宽度为4.5米。
3. 该项目预算总额238.7215万元，其中建安费217.0284万元，平均每公里建安费72.609万元。项目建设资金由xx区交通局和群众自筹两个部分组成。
4. 全路段原则上为山岭区农村公路进行设计，计算行车速度15km/h，采用4.5m宽路基（0.5m土路肩 3.5砼路面 0.5m土路肩）设计。设置边沟路段靠边沟侧路肩采用M7.5浆砌片石加固。

二、相关图片：




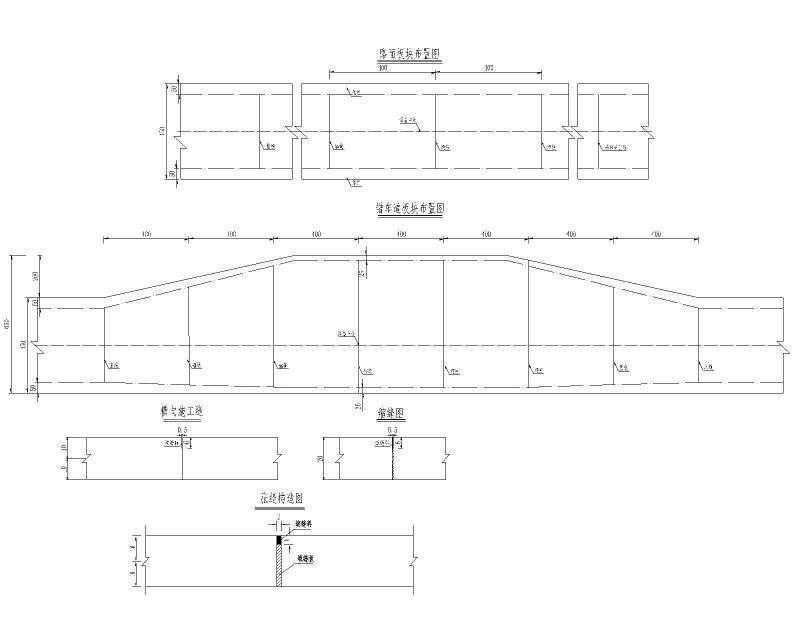

路面板块布置图

路面结构断面图

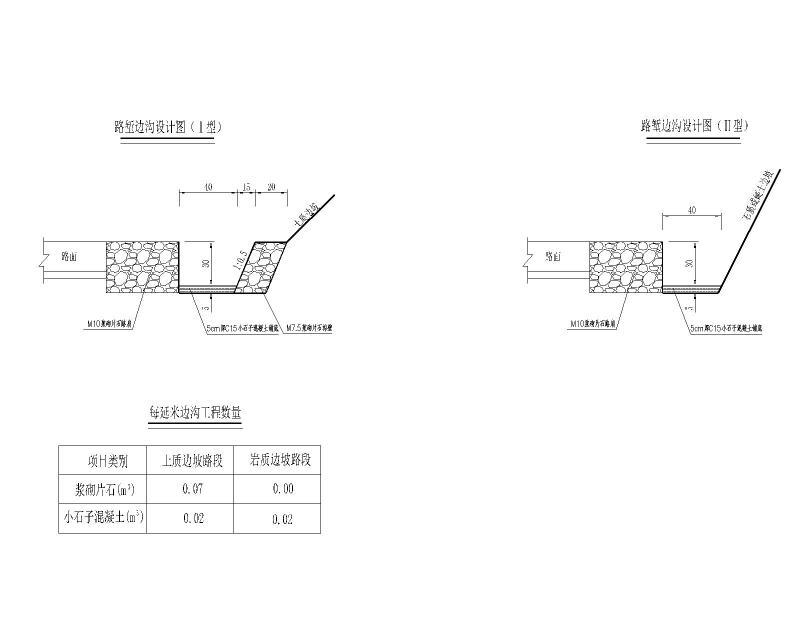

路堑边沟设计图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
