悬挑卸料平台钢丝绳上端与主体结构连接挂件详图纸cad

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

卸料平台主梁用18号槽钢制作，次梁用12.6号槽钢制作，平台上满铺木脚手板，平台四周设置1.15米高的防护栏杆在栏杆上满设钢板网。卸料平台主要堆放模板和支撑钢管，设计使用最大堆载为10.0KN，在使用时应由专人控制使用荷载。卸料平台的宽度为2m，总长度为5.6m，墙面外4.8m，卸料平台外侧钢丝绳直径为19.5，外侧钢丝绳距离墙面为3.8m，内侧钢丝绳作为保险绳，计算时不考虑其受力，但内侧钢丝绳的直径和设置要求均和外侧钢丝绳等同。钢丝绳两端均把绳头编织在钢丝绳内（自锚），不用卡扣连接，钢丝绳的下端在吊环焊接前套在吊环上，钢丝绳的上端在卸料平台安装时套在挂件上。 卸料平台次梁采用12.6号槽钢与主梁焊接，次梁间距为600mm，最内侧的次梁离墙面0.2m。 因该项目的 脚手架 最外侧离开外墙面尺寸较大，为1.2m，所以卸料平台相对悬挑出墙面尺寸较大，在使用过程中应严格控制使用荷载。

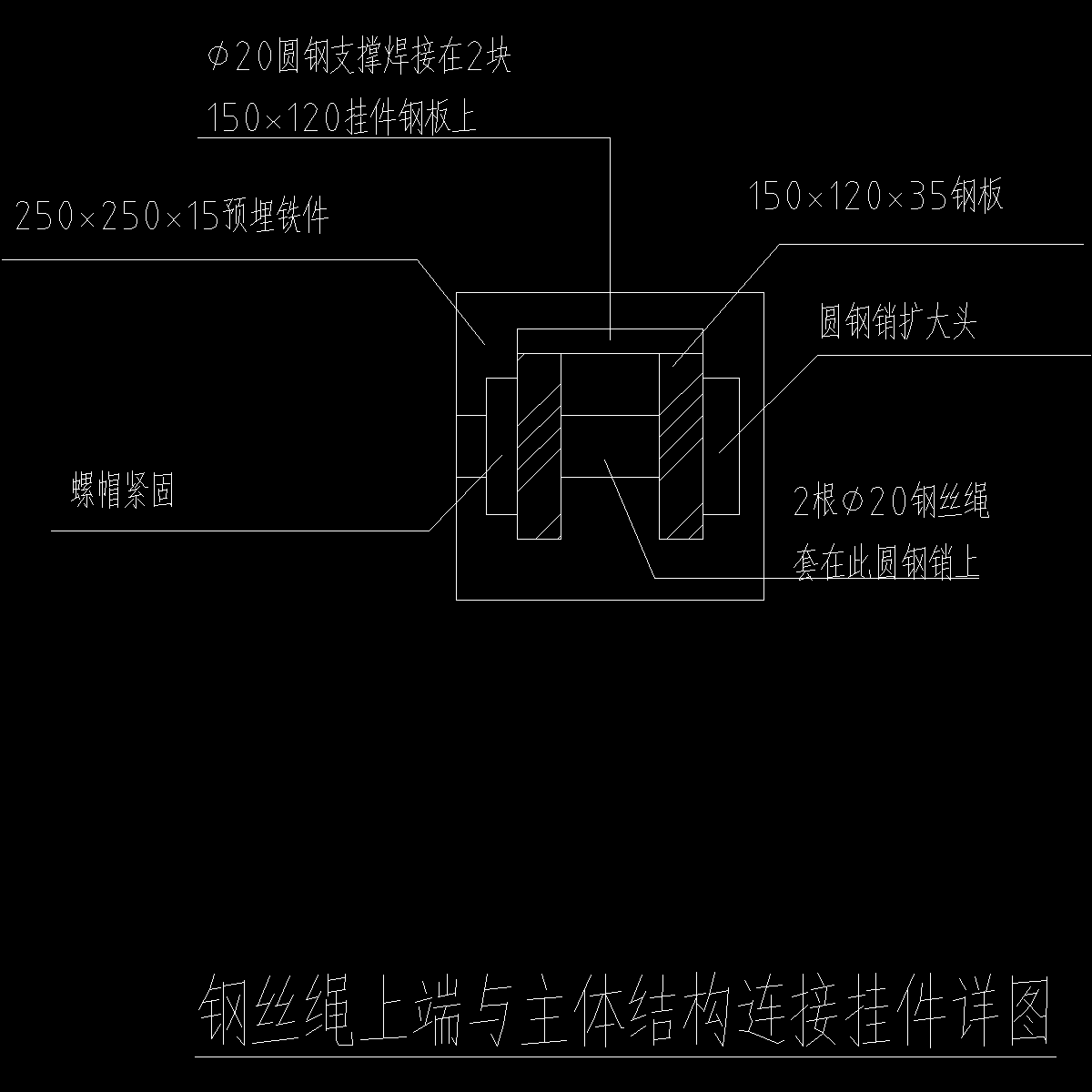

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
