脚手架基础、作业层防护栏杆与挡脚板构造详图纸cad

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、脚手架地基与基础的施工，必须根据 脚手架 搭设高度，搭设场地地质情况与现行国家标准 《地基与基础工程施工及验收规范》（GBJ202）的有关规定进行。 2、脚手架施工前，基础必须验收合格，并按 施工组织设计 要求放线定位。 3、作业层栏杆和挡脚板均应搭设在外立杆内侧，上栏杆上皮高1.2m,挡脚板高度不应小于 180mm，中栏杆居中。
4、底座、垫板均应准确放在定位线上，垫板长度不少于2跨，厚度不小于50mm的木垫板，
也可采用槽钢。
5、一字型、开口型双排脚手架的两端必须设置横向斜撑，中间宜每隔6跨设置一道。

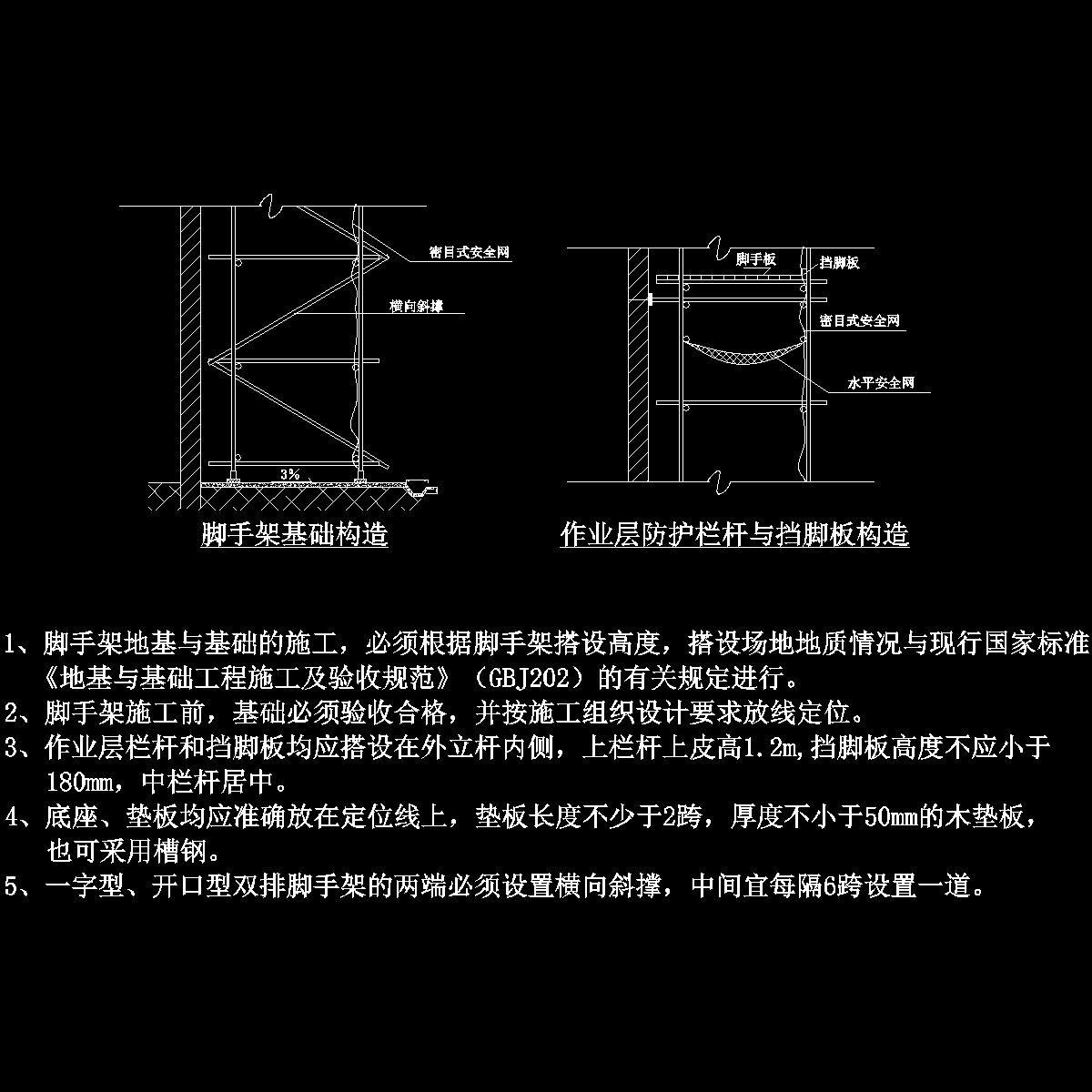

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
