说明： 1、悬挑式 脚手架 每悬挑段搭设高度不得大于24m; 2、悬挑梁应采用型钢，与建筑结构连接应采用水平支承在建筑梁板结构上的形式，固端长度应大于2倍的外挑长度，与建筑物连接必须可靠（如： 由不少于两道的预埋U型螺栓与压板采用双螺母固定，螺杆露出螺母应不少于3扣），连接强度应经计算确定; 3、悬挑梁依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖结构上；
4、悬挑式脚手架的底部脚手板必须铺设牢靠、严实，且应用平网及密目式安全网双层兜底；
5、悬挑式脚手架的特殊部位（如阳台、转角、采光井、架体开口处等部位），必须在专项安全 施工组织设计 中提出详细搭设要求绘制节点详细图；
6、脚手架应在外侧立面设置剪刀撑，自立杆底座下皮至架顶栏杆上皮之间的垂直距离小于24米可设间断式剪刀撑；
7、卸料平台应单独搭设，其荷载应直接传递给工程结构，不得传递给脚手架架体；沿架体外围必须用密目式安全网全封闭；
8、在每一个作业层架体外立杆内侧应设置上下两道防护栏杆和挡脚板，上道栏杆高度为1.2m，下道栏杆高度为0.6m，挡脚板高度为0.18m；
9、悬挑式脚手架验收合格后，应在架体醒目处悬挂验收合格牌、限载牌以及安全操作规程牌;
10、应按工程实际情况进行校核、验算，本图仅供示意，不得作为施工依据。

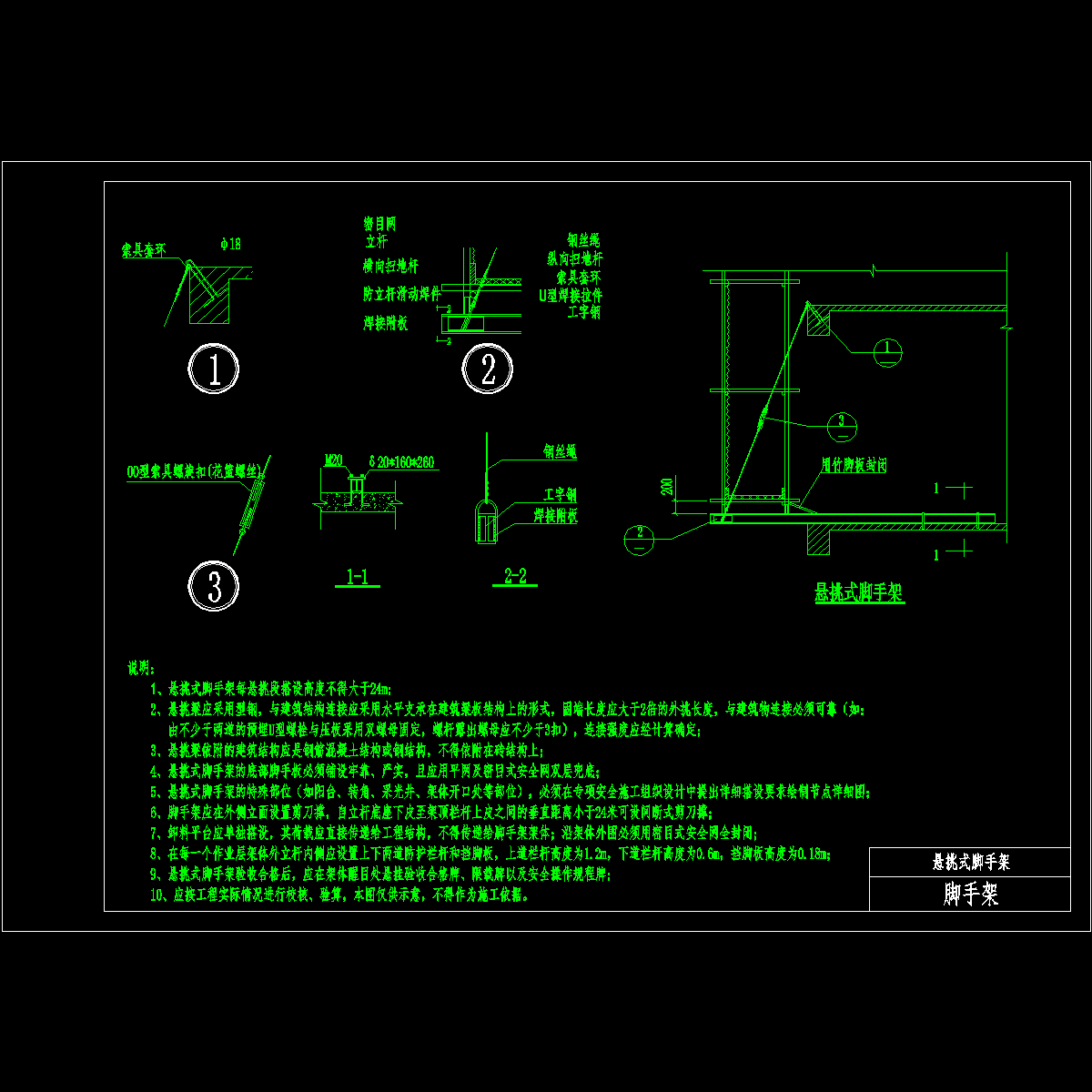

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
