框剪酒店模板工程施工方案(木胶合板钢模板),节点详图

[复制链接]

0

主题

0

帖子

604

积分

超级版主

Rank: 8Rank: 8

积分
604
发表于 2021-11-11 21:26:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木胶合板模板, 钢模板
  • 模板体系:大模板
  • 主要部位:柱, 梁, 剪力墙, 楼梯
  • 特殊节点详图:洞口, 阴阳角
  • 楼板支撑架:其他
  • 模板计算书:墙模板, 柱模板, 梁模板, 支撑架
  • 编制时间:

附件详情

  • 目 录
  • 1. 项目概要 3
  • 1.1总体概况 3
  • 1.2各部位主要截面尺寸 3
  • 2. 模板体系选择 4
  • 2.1地下室外墙模板 4
  • 2.2地下室内墙 30
  • 2.3剪力墙模板 31
  • 2.4柱子模板 32
  • 2.5楼板模板 36
  • 2.6梁模板 36
  • 2.7楼梯模板设计 37
  • 2.8预留洞口、门洞模板设计 38
  • 2.9后浇带模板设计 39
  • 3.模板的配置 39
  • 3.1地下室内墙模板配置 39
  • 3.2地下室外墙模板施工 39
  • 3.3剪力墙模板 39
  • 3.4柱子模板 41
  • 3.5楼板、梁模板的配置 44
  • 3.6楼梯模板设计 44
  • 4.隔离剂的选用及使用注意事项 44
  • 4.1隔离剂 44
  • 4.2墙、柱、梁侧模 44
  • 4.3顶板 44
  • 5.模板的制作与加工 44
  • 5.1对制作与加工的要求 44
  • 5.2对制作与加工的管理和验收的具体要求 46
  • 6.模板的存放 47
  • 6.1存放的位置及场地地面的要求 47
  • 6.2一般技术与管理的注意事项 47
  • 7.模板的安装 47
  • 7.1一般要求 47
  • 7.2墙体模板 47
  • 7.3方柱模板、可调柱模板安装 51
  • 7.4圆柱玻璃钢模板 52
  • 7.5梁板模板 52
  • 7.6楼梯模板 55
  • 7.7预留洞口模板 55
  • 8.模板拆除 55
  • 8.1拆除的顺序 55
  • 8.2侧模拆除的要求 55
  • 8.3底模拆除的要求 55
  • 8.4后浇带模板的拆除时间及要求 57
  • 8.5拆模注意事项 57
  • 9.模板的维护与修理 57
  • 9.1各类型模板在使用过程中注意事项 57
  • 9.2木胶合板的维修 58
  • 9.3大钢模及其角模的维修 58
  • 10.质量要求 58
  • 11.安全注意事项 59
  • 11.1一般规定 59
  • 11.2模板安装 60
  • 11.3模板拆除、堆放 61
  • 11.4模板安装注意事项 61
  • 12.环保注意事项 61
  • 13.模板承载能力及变形验算 61

附件详情

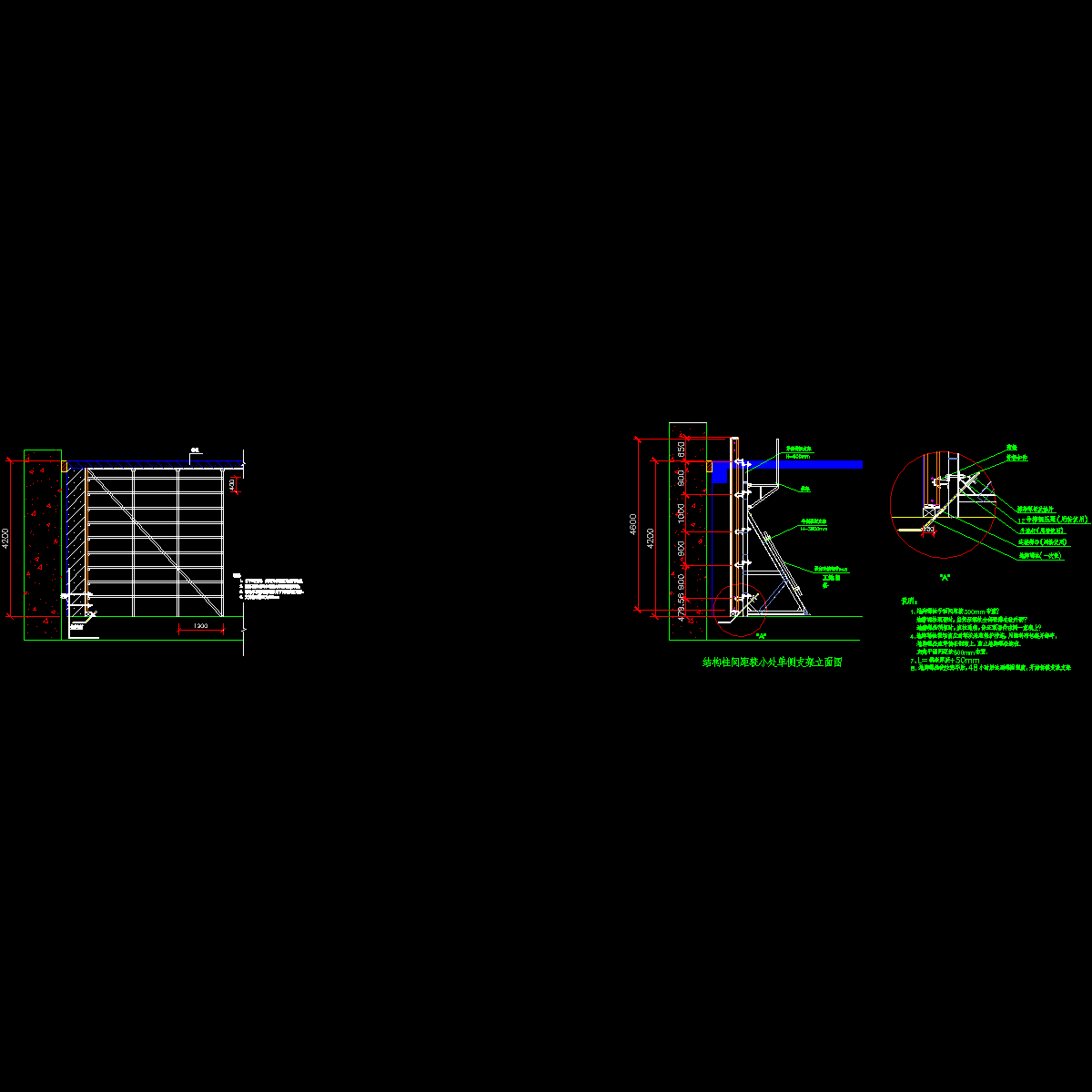

【项目概要】 该项目建筑面积77913平方米,地下3层,地上16层。 该项目地下室外墙模板全部采用单面支模,面板采用18mm覆膜木胶合板,竖肋采用45×100几字梁,横肋采用2[10槽钢,模板支撑采用工具式支撑架。模板支撑采用移动式型钢支架。 单侧支架由埋件系统、架体和底滚动轮子组成。 【模板的安装】
墙体模板施工程序:弹线→钢筋、水电管(盒)隐蔽→门洞定型模板→安装墙体一侧模板→安装墙体另一侧模板→安堵头模板→调整固定→预检。
方柱模板、可调柱模板安装施工程序:弹柱位置线→柱接茬施工缝处理→安装柱模板→安装槽钢柱箍(木胶合板模板时)→柱模板支撑加固→调整垂直度→复核上口尺寸→预检。
玻璃钢圆柱模板施工工艺流程:柱筋隐检→清扫柱根→搭设操作平台→柱模就位→闭合柱模并固定接口螺栓→安装缆风绳,调整垂直度→浇筑混凝土→拆模→清理模板,刷脱模剂。
梁板模板施工程序:弹线→搭设梁架满堂 脚手架 →调整标高→铺梁底模模板→安装梁侧模→安装龙骨→铺顶板模板→校正标高→预检→梁、板钢筋绑扎。
楼梯模板:楼梯木模板先安装平台模板,再装楼梯底模,然后吊装楼梯钢模板。
预留洞口模板:预留洞口模板必须几何尺寸准确,连接紧固,每隔500mm设一道横撑并加设剪刀撑,利用洞边加筋控制其位移。
【模板拆除】
拆除顺序:模板拆除顺序与安装顺序相反,先支后拆,后支先拆,先拆除非承重模板,后拆除承重模板,先拆外墙模板后拆内墙模板。
共75页 编制时间:

全钢大模板组拼图

框架柱覆膜木胶合板模板安装图

框剪酒店模板工程施工方案(木胶合板钢模板),节点详图
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
