高层写字楼施工升降机安装方案cad

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2021-11-11 21:26:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 目 录
  • 1. 项目概要
  • 2. 编制依据
  • 3. 施工升降机图简介及技术参数
  • 4. 安装人员组织及机具准备
  • 5. 施工升降机的安装
  • 6. 施工升降机安装安全操作规程
  • 7. 施工升降机使用中的安全防护措施
  • 8. 施工升降机安装应急预案
  • 9. 安装安全技术要求及安全措施交底书
  • 10. 施工升降机维护保养管理制度
  • 11. 施工升降计算书
  • 12. 施工升降地下室加固计算书
  • 13. 附录:
  • 1) 施工升降机安拆合同
  • 2) 施工升降机安全协议书
  • 3) 企业资质安全生产许可证、企业法人营业执照、操作人员上岗证
  • 4) 设备合格证、产品制造许可证复印件

附件详情

工程建筑物由地下二层,地上二十四层局部裙楼多层组成,筏板基础、框架剪力墙结构。建筑面积约132000平方米,建筑物高度约100米 三、施工升降机简介及技术参数 1、该项目楼施工升降机均选用由某机械有限公司生产SC200/200TD型双笼施工升降机又称施工电梯,是一种靠齿轮传动的电梯。用来提升物料和方便施工人员上下的垂直运输设备。这种电梯安、拆方便,并可随建筑物增高而增高,启动和制动平稳,有非常可靠的电气和机械安全系统,是一种安全、高效的设备。 2、施工电梯主要由导轨架、吊笼、防护围栏、底架附着装配,平衡系统,电气系统和安全装置组成。 3、本施工升降机是双笼电梯,单笼额定载重量2000kg,起升运行速度36m/min,最大提升高度150m,本机系成熟产品,技术先进,性能优良安全可靠,架设方便
……
2、 安装程序
基础楼板加固钻孔、安装、固定基础件——基础构架(K字架)—— 基础节标准节(共3节)——校正导架接口垂直度小于1/1000 ——缓冲弹簧 —— 吊笼 —— 防护围栏 —— 电缆桶 —— 下限位档块 —— 接通电源 —— 标准节 —— 导柱过桥连杆 —— 附墙支撑 —— 加标准节至计划高度 —— 调整垂直度小于2/1000 —— 电气系统 —— 上限位档块 —— 调校安全装置 —— 清洁润滑 ——运行调试 —— 自检验收 —— 报请政府职能部门监测发证 —— 报项目受监安监站备案(领取备案登记卡) —— 交付使用。
……
字数约2.1万字

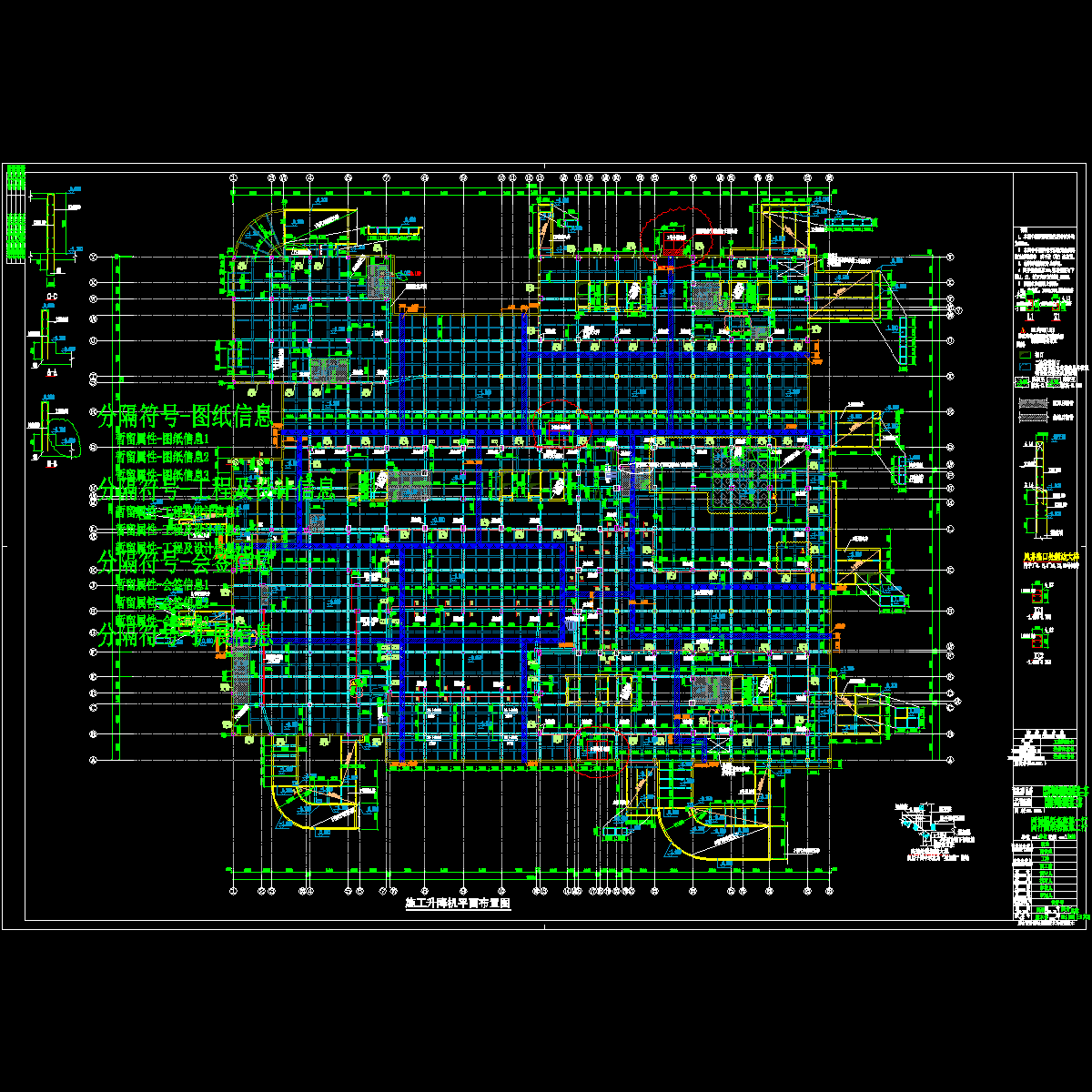

高层写字楼施工升降机安装方案cad
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww22cdefe0eewwc.rar

2.96 MB
