该项目结构型式为框架－剪力墙混凝土全现浇结构，总建设面积243063m2 ，分为南区和北区，地下共有三层，地下三层按照6级人防设计，平时兼做车库，南区和北区在地下部分连成一体；地上3-24层不等 该项目混凝土全部采用预拌混凝土，主要用地泵泵送；非标准层墙体模板采用60系列小钢模板，标准层墙体模板全部采用大钢模板，非标准层柱模采用现场木胶板与方木定做，标准层独立柱以及门窗洞口全部采用定型钢模板。该项目塔吊的主要任务为吊运周转料、钢筋、框架独立柱混凝土。 根据现场实际情况和工程 进度计划 安排，项目部决定在结构施工阶段设置3台55米臂长的125G塔吊，1台60米臂长的36B塔吊，1台40米臂长的23B塔吊，自南向北分别编号为1#、2#、3#、4＃、5＃，另外设置2台40米臂长的6＃塔和7＃塔，以满足地下部分施工的需要。6#塔和7＃塔于地下结构部分施工完毕将拆除。其中2＃塔最高，1＃、3＃、4＃、5＃次之，以满足群塔作业安全需要。 考虑现场的模板的存放，钢筋的吊运、独立柱混凝土的浇筑，塔吊的运行相互间独立，尽量减少冲突。并应满足附着长度的要求，根据现场实际状况决定将塔吊平面布置见附图。

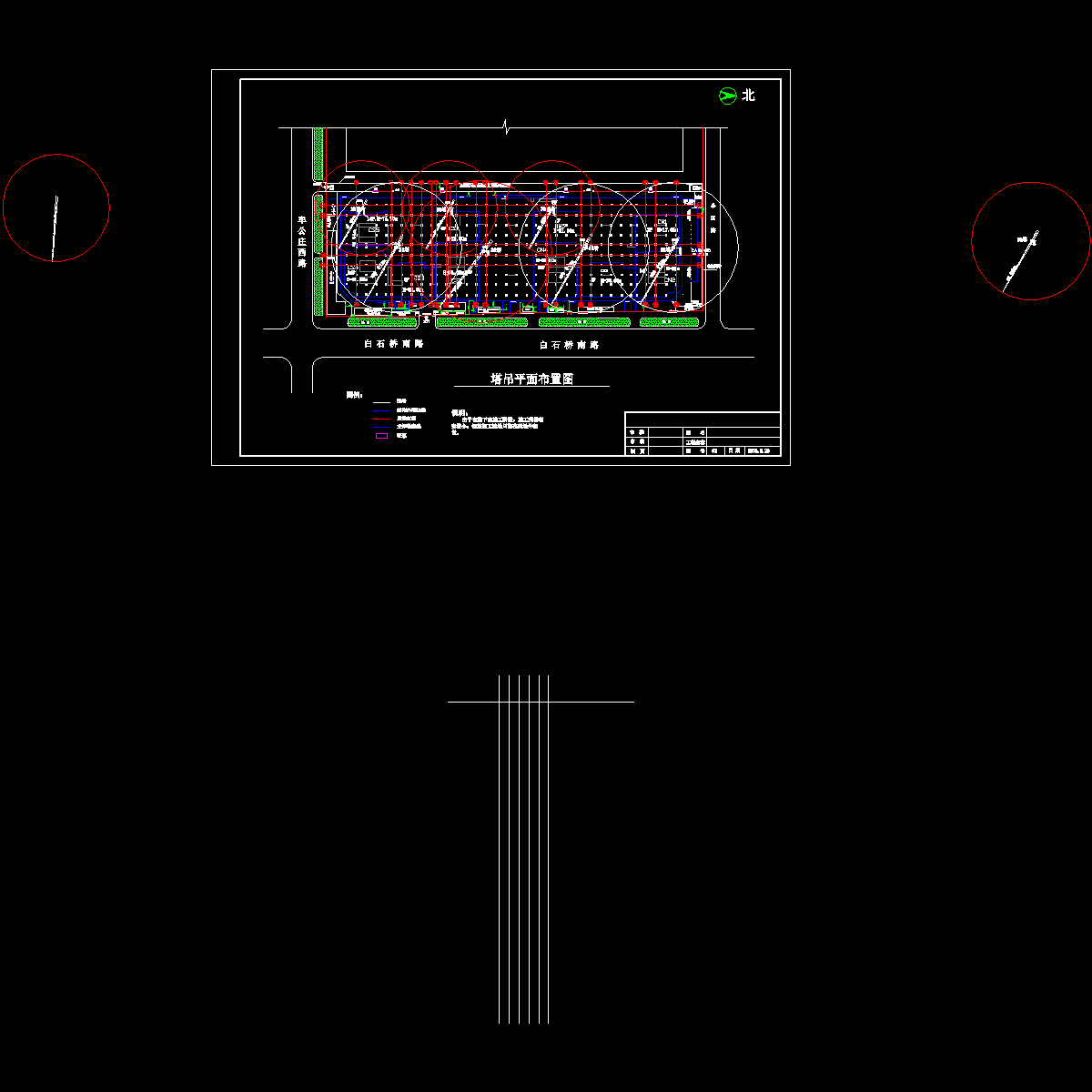

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
