钢框架剪力墙结构展览馆施工组织设计（附图纸丰富）,节点详图

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 钢建筑设计结构形式：钢筋混凝土劲性柱, 钢结构, 钢桁架
• 钢结构层数：高层
• 钢结构施工部位：屋面, 钢柱, 钢支撑
• 钢结构焊接连接方法：手工电弧焊, 气体保护焊
• 钢结构安装方法：高空散装法, 分条（分块）安装法
• 钢结构焊缝探伤：超声波, 磁粉探伤
• 钢结构涂装材料：面漆、防火涂料
• 钢结构施工重点、难点：构件制作及运输；结构稳定、安全防护和测量控制；施工机械及施工工艺的选择；工期紧张； 施工场地极其狭小。
• 钢结构施工主要机具：履带吊、塔吊、汽车吊、屋面吊
• 钢结构施工节点详图、示意图：10张以上
• 钢结构施工进度计划：无
• 钢结构施工 方案编制 时间：近代

附件详情

• 一、项目概要及难点6
• 1.1项目概要6
• 1.1.1地理位置6
• 1.1.2结构概况7
• 1.1.3主要技术要求10
• 1.1.4现场施工条件11
• 1.2施工特点和难点14
• 二、编制依据15
• 三、总体技术路线及施工部署16
• 3.1钢结构总施工体技术路线16
• 3.1.1总体技术路线确定16
• 3.2钢结构施工总体流程17
• 3.2.1钢结构总体施工流程17
• 3.3钢结构施工平面布置18
• 3.3.1施工平面布置原则18
• 3.3.2钢结构施工平面布置18
• 3.3.3主要施工机械选择18
• 3.3.4大型塔吊平面布置24
• 3.3.5临时堆场及拼装场地规划25
• 3.3.6水平及垂直运输规划28
• 3.3.7临时用水、用电规划29
• 3.4主要施工机械使用方案31
• 3.4.1履带吊地基处理方案31
• 3.4.2首层运输台车施工方案31
• 3.4.3塔吊安装方案32
• 3.4.4塔吊爬升方案37
• 3.4.5塔吊附墙方案41
• 3.4.6塔吊拆除方案42
• 四、钢结构现场安装方案43
• 4.1劲性钢柱吊装方案43
• 4.1.1构件吊装分段43
• 4.1.2吊装机械选择43
• 4.1.3钢柱吊装工艺44
• 4.2钢屋盖吊装方案46
• 4.2.1构件工厂制作分段46
• 4.2.2构件吊装分段46
• 4.2.3构件现场拼装49
• 4.2.4吊装区域划分及吊装流程51
• 4.2.5钢斜撑吊装工艺56
• 4.2.6屋顶层钢桁架吊装工艺58
• 4.2.7楼层钢梁吊装工艺60
• 4.3钢结构施工测量校正方案60
• 4.3.1应对方案概述60
• 4.3.2测量实施的依据和保障61
• 4.3.3测点仪器的选用与人员配置62
• 4.3.4控制测量63
• 4.3.5施工测量65
• 4.3.6测量质保措施69
• 4.4现场焊接施工方案69
• 4.4.1钢结构焊接特点及难点69
• 4.4.2焊接方法及焊接设备69
• 4.4.3焊工资质及培训71
• 4.4.4焊接工艺评定71
• 4.4.5现场焊接施工流程72
• 4.4.6现场焊接工艺72
• 4.4.7焊接变形及焊接应力控制76
• 4.4.8焊接质量检查及焊接缺陷返修78
• 4.4.9焊接操作注意事项78
• 4.5高强螺栓施工方案79
• 4.5.1施工准备79
• 4.5.2施工工艺79
• 4.5.3施工要求81
• 4.5.4 质量验收 82
• 4.6压型板施工方案83
• 4.6.1工艺流程83
• 4.6.2施工工艺83
• 4.6.3质量标准和验收84
• 4.7栓钉施工方案84
• 4.7.1施工准备84
• 4.7.2工艺原理及流程84
• 4.7.3施工要求85
• 4.7.4质量验收86
• 4.8面漆涂装及防火涂料施工方案86
• 4.8.1面漆施工工艺86
• 4.8.2防火涂装工艺88
• 五、质量保证措施90
• 5.1质量保证体系90
• 5.1.1工厂加工质量保证体系90
• 5.1.2现场安装质量保证体系91
• 5.2质量保证措施91
• 5.2.1加工制作质量保证措施91
• 5.2.2现场安装质量保证措施102
• 六、安全保证措施103
• 6.1安全保证体系103
• 6.2安全保证措施104
• 6.2.1安全操作脚手104
• 6.2.2安全保证措施112
• 6.3安全应急预案118
• 6.3.1职责及程序119
• 6.3.2具体应急预案120
• 七、文明施工及环境保护措施122
• 7.1文明施工及环境保护保证体系122
• 7.2文明施工措施123
• 7.2.1场容场貌管理123
• 7.2.2临时道路管理123
• 7.2.3材料堆放管理123
• 7.2.4施工垃圾清除123
• 7.2.5其它措施124
• 7.3环境保护和职工保护措施124
• 7.3.1建筑垃圾的处理124
• 7.3.2生活垃圾的处理125
• 7.3.3防止声污染措施125
• 7.3.4职工保护措施125
• 八、特殊季节施工措施125
• 8.1雨季施工保障措施125
• 8.2防雷施工保障措施126
• 8.3台风期施工保障措施127
• 8.4冬季施工保障措施128
• 九、钢结构施工进度计划及控制129
• 9.1钢结构施工进度计划129
• 9.2施工进度控制129
• 9.2.1机械设备保证措施129
• 9.2.2劳动力保证措施130
• 9.2.3组织保证措施130
• 十、主要施工机械设备配备计划130
• 10.1现场安装主要机械设备配备计划130
• 10.1.1主要起重机械配备计划130
• 10.1.2主要测量仪器配备计划132
• 10.1.3主要焊接及高强螺栓设备配备计划133
• 十一、钢结构施工劳动力配置计划134

附件详情

该项目总建筑面积105879m2，结构体系为钢框架—剪力墙结构体系，以四个混凝土核心筒作为主要的抗侧力及竖向承载体系，核心筒结构标高为68m。在33.75m以下，仅存在16根劲性钢柱，劲性钢拄从底板起始（-7.9m）至 60.3m，与屋顶桁架顶标高同高。从 33.75m标高起，采用20根巨型钢斜撑支撑起整个大悬挑的钢屋盖。 为提供巨型钢斜撑底部的结构水平刚度，在33.15m层标高设置了劲性楼层（楼板内含钢梁）。33m劲性楼层，20道巨型钢斜撑及楼层与屋顶桁架层共同构成了整个钢屋盖的主要受力体系，提供了各楼层的承载支托。 …… 施工特点和难点： （1）构件重量重、体型大，给构件制作以及路上运输带来较大难度。（2）屋盖结构高达30m，两侧悬挑也达到33m，施工过程中的结构稳定、安全防护和测量控制难度大。（3）根据施工整体进度安排要求，上部钢结构施工时，首层楼板结构已经施工完毕，施工机械及施工工艺的选择异常困难。（4）工期极其紧张，现场交叉施工多，土建与钢结构搭接频繁，施工协调组织难度大。（5）施工场地极其狭小。
……
通过多方案比较选择，最终确定了如下总体技术路线：四台大型塔吊筒内附着自升，分区对称吊装；紧随土建施工流程，逐层自下而上流水施工安装。
即在四个核心筒内安排四台大型内附自爬塔吊覆盖整个场馆的钢结构吊装，吊装过程中，先吊装核心筒间钢梁，然后吊装斜支撑及外围楼层钢梁，吊装顺序采取自下而上的顺序进行。
钢结构现场安装方案包括：劲性钢柱吊装方案、钢屋盖吊装方案、钢结构施工测量校正方案、现场焊接施工方案、高强螺栓施工方案、压型板施工方案、栓钉施工方案、面漆涂装及防火涂料施工方案。
……
135页，。

装饰桁架

建筑尺寸

附着自升动臂塔吊

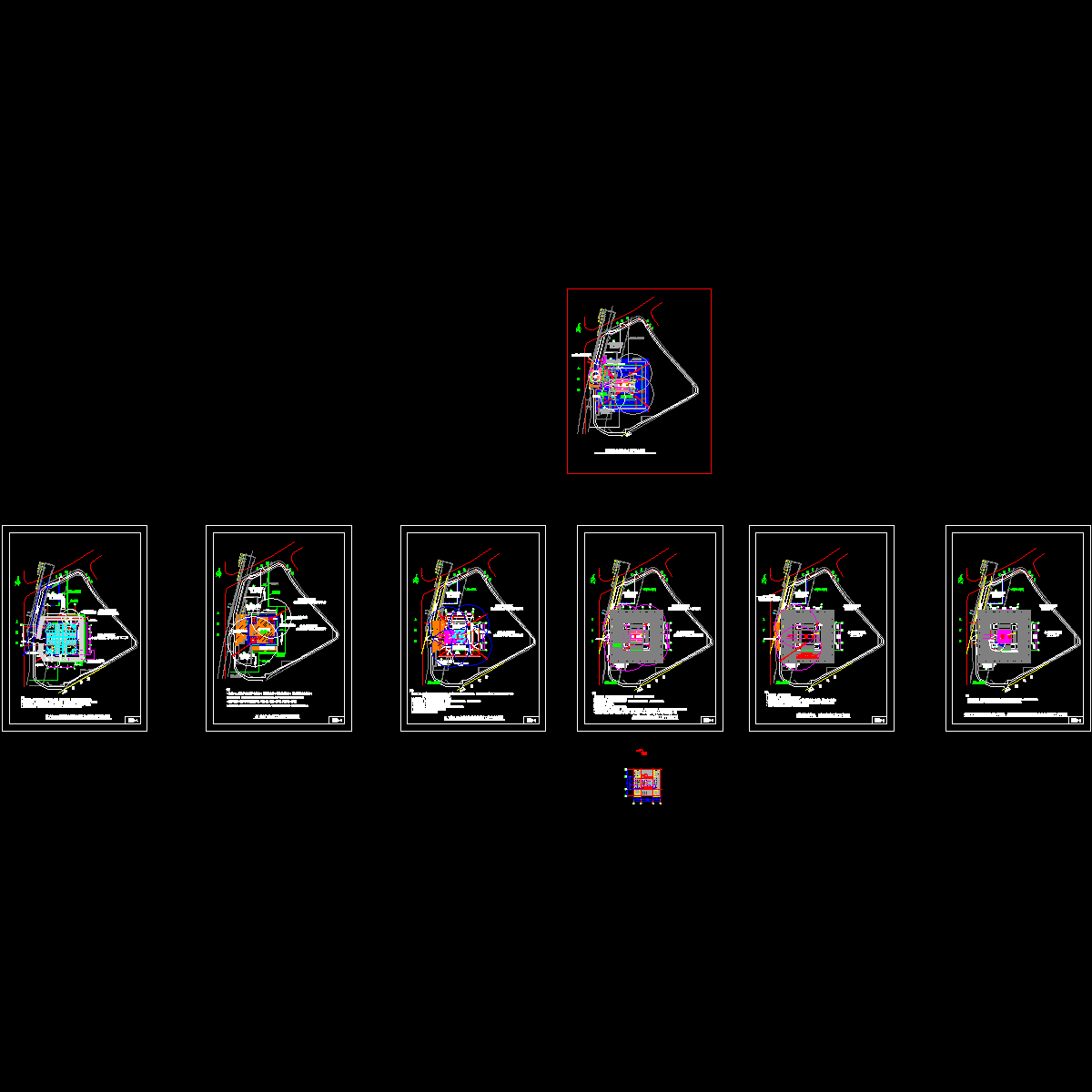

斜撑吊装平面示意图

桁架吊装流程示意图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
