3层欧式风格售楼中心建筑施工图纸cad剖面图

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：辽宁
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 参考图纸：20张
• 建筑设计面积：1982.33平方米
• 占地面积：770.77平方米
• 建筑高度：12.230m
• 建筑地上层数：5层
• 设计效果图：有

附件详情

该项目为某三层欧式风格售楼中心 建筑施工 图 建筑地点：大连市 建筑基底面积：770.77m2 建筑物使用性质：公建 建筑工程等级：二级
设计使用年限：50年
耐 火 等 级：二级
建筑高度：12.230m
屋面防水等级：三级
总建筑设计面积：1982.33m2
地上：5层
结 构 形 式：框架
抗震设防烈度：7度

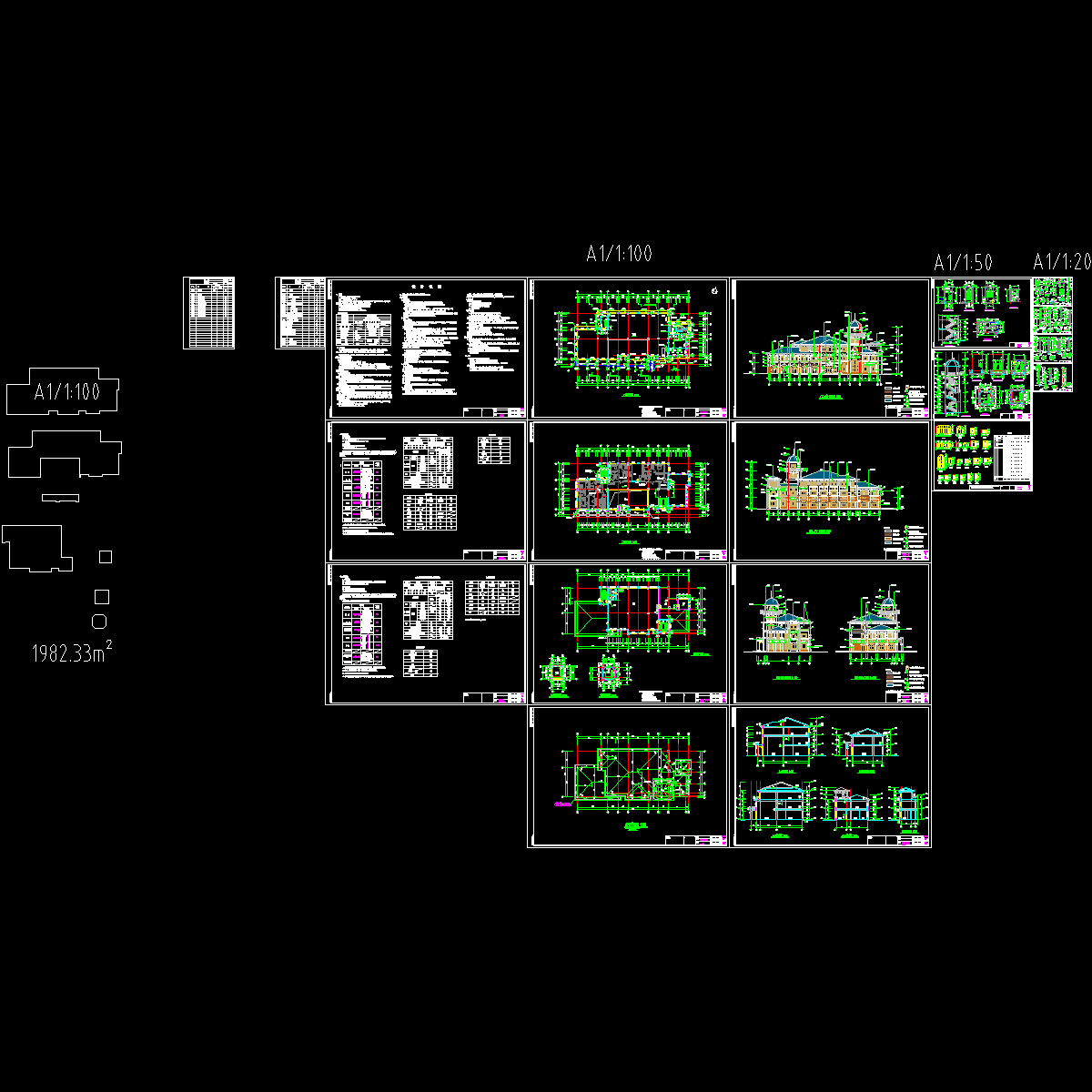

图纸内容包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共二十张图纸
设计功能包括：售楼大厅、库房、样板间二（三室）、样板间一（二室）、样板间三（二室）、办公区、露台等等

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
