防空地下室设计荷载与结构构造图纸集cad

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某防空地下室设计荷载与结构构造图集 该资料包含： 编制说明、乙类防空地下室主体结构等效静荷载示意图、乙类防空地下室临空墙、门框墙等效静荷载标准值、乙类防空地下室相邻防护单元间隔、门框墙的墙厚要求、乙类防空地下室室外出入口通道等效静荷载标准值、乙类防空地下室楼梯等效静荷载标准值、乙类防空地下室通风采光窗井等效静荷载标准值示意图、甲类防空地下室开敞式防倒塌棚架等效静荷载标准值、甲类防空地下室防倒塌挑檐及土中竖井结构等效静荷载标准值、甲类防空地下室通风采光窗井等效静荷载标准值示意图、甲类防空地下室封堵构件等效静荷载标准值示意图、防倒塌挑檐配筋图、垂直运输口配筋图、外附壁式电缆井配筋图、内附壁式电缆井配筋图、内附壁式电缆井配筋图、顶部式电缆井配筋图共81张图纸。

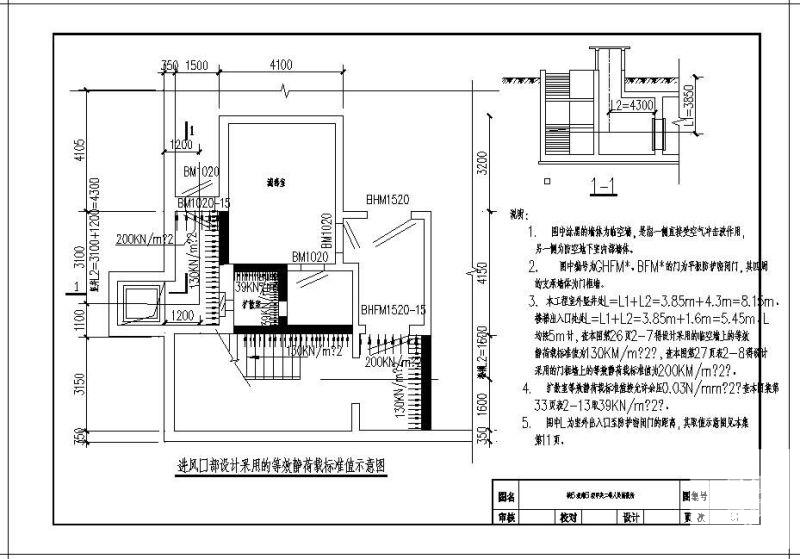

第 1 张图

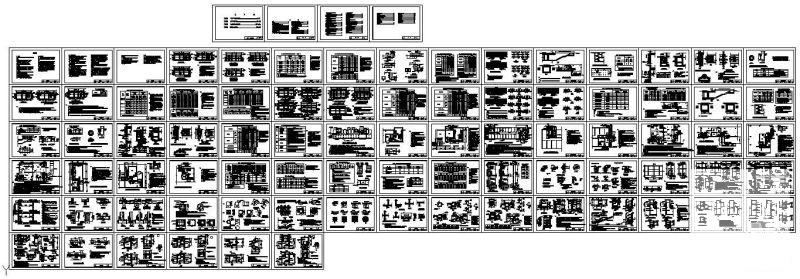

第 2 张图

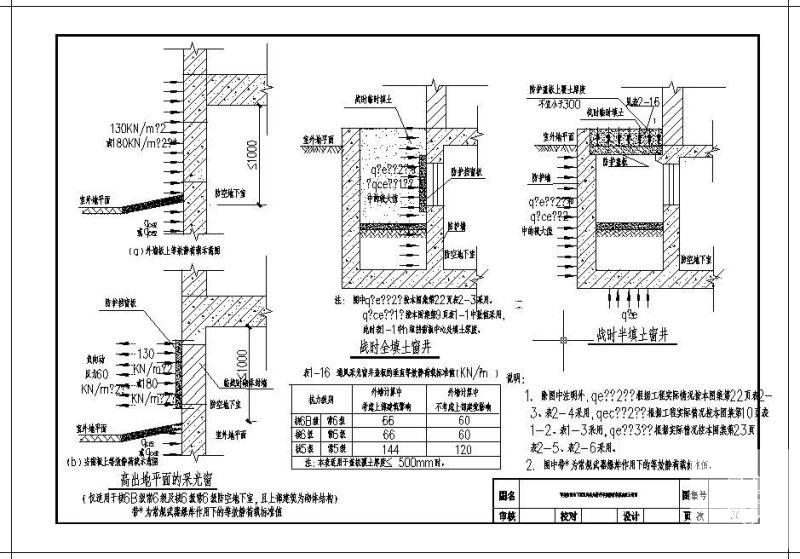

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
