街道办公楼环境绿化设计施工大样图（附设计说明、概算表）,平面图

ttyyuukl1 · 发表于 2021-10-29 23:55:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

知名地产类型：机关办公
图纸设计深度：施工图
项目所在地：浙江
图纸设计风格：现代风格
图纸设计格式：CAD2000
景观设施：亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,驳岸挡土墙,大门,栏杆,停车场,铺装设计

附件详情

规划设计目标：构筑高档次、高品位绿色环境空间，以休闲为特征，结合当地特色民俗文化，形成一处具有多层次综合性休闲娱乐知名地产，突出场所感和识别性，强调特色文化氛围，使之成为联系温岭新旧城市的纽带。目录：环境绿化总平面放样定位图 1:500、绿化种植图 1:350、主入口广场、停车场铺装大样 1:250、膜结构景观亭平、立面图 1:50、憩园施工放样图 1:200、围墙平、立、剖面图 1:30、大门平、立、剖面图 1:100、大门剖面细部做法 1:50、大门剖面细部做法 1:20、预备役营房传达室平、立、剖面图 1:50、预备役营房传达室剖面细部 1:50、预备役营房传达室结构图、绿墙栏杆侧石剖面 1:30、喷水池平、立、剖面图 1:50、喷水池管线平面图及A-A剖面 1:30、内庭放样平面图 1:100、停车场、入口广场剖面大样 1:15、树池、座凳剖面及大样 1:15、办事处北门及旗台花坛大样 1:30、绿化灌溉平面图 1:500 共21张CAD图纸

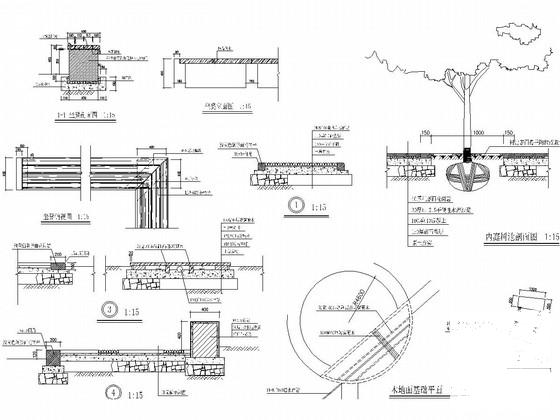

树池、座凳剖面及大样

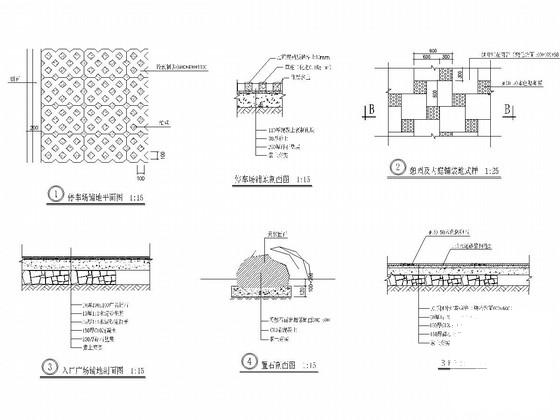

停车场、入口广场等剖面大样

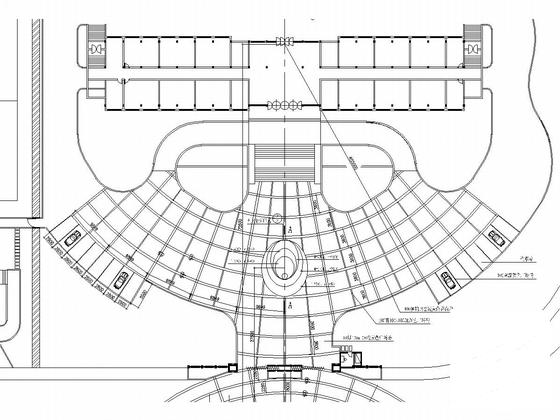

主入口广场、停车场铺装大样

预备役营房南门传达室结构图

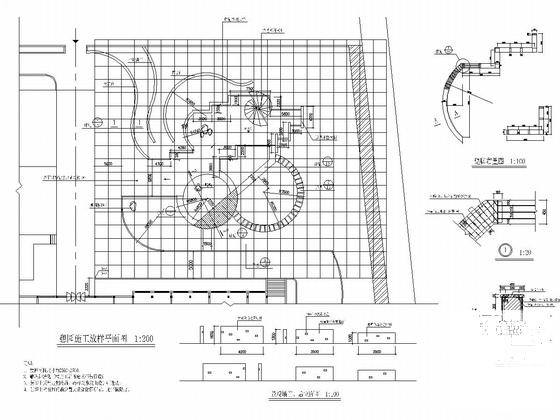

憩园施工放样图

喷水池平、立、剖面图

内庭平面放样及细部大样图

绿墙栏杆侧石剖面图

路北办事处绿化种植图

钢管膜结构亭平、立面图

大门平、立、剖面图

大门剖面细部做法
