一份4层框架结构厂房结构设计方案CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

某框架厂房结构设计图
该资料为：某框架厂房结构设计图
该资料包含：

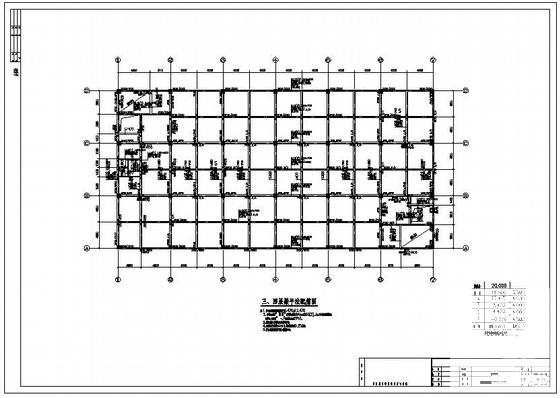

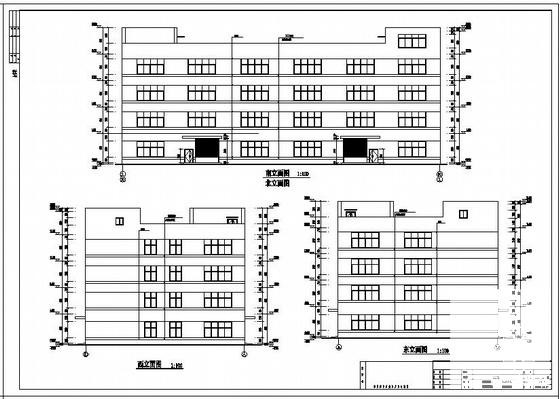

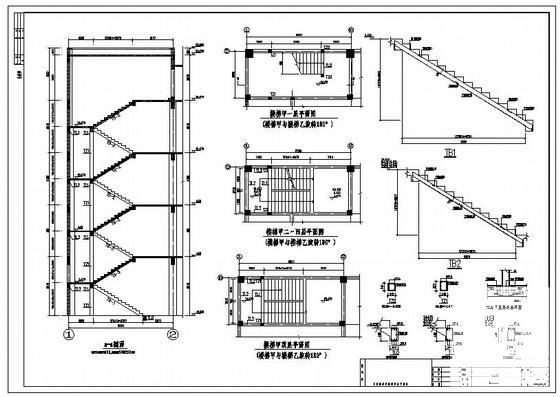

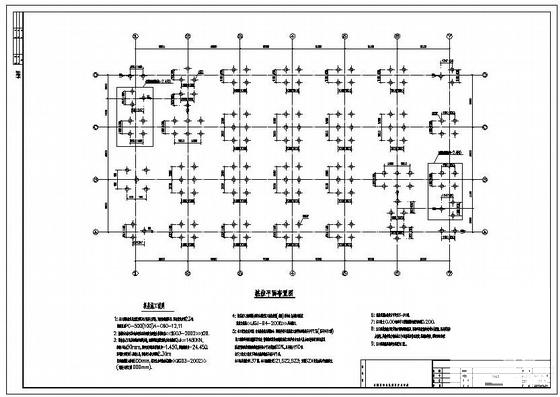

建筑说明、构造表、门窗表、平面图、立面图、电梯详图、门窗大样、卫生间大样、楼梯大样、节点大样、结构设计一般说明、桩位平面布置图、承台 平面布置图 、承台配筋详图、基础梁平法配筋图、柱平法配筋图、顶层柱平法配筋图、机房层柱平法配筋图、结构模板图、楼板配筋图、屋面结构模板图、屋面楼板配筋图、屋面梁平法配筋图、机房层结构模板图、机房层楼板配筋图、机房层梁平法配筋图、 楼梯详图 共27张图纸。
