一份6层桩基础框架结构教学楼结构设计CAD施工图纸（7度抗震）(现浇钢筋混凝土)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.65kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

该项目为六层现浇钢筋混凝土框架结构。
基础采用人工挖孔桩基础。

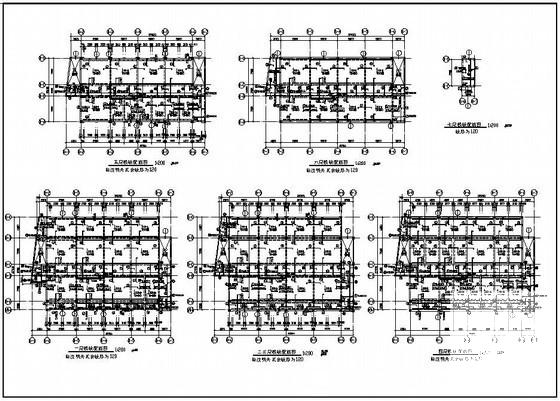

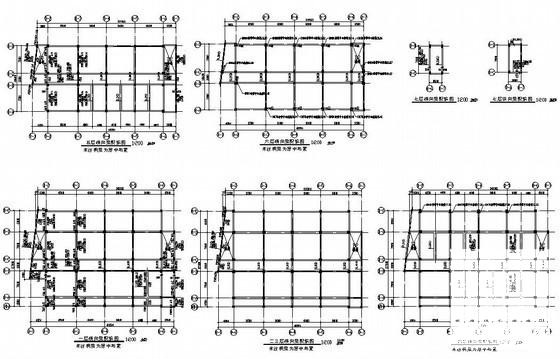

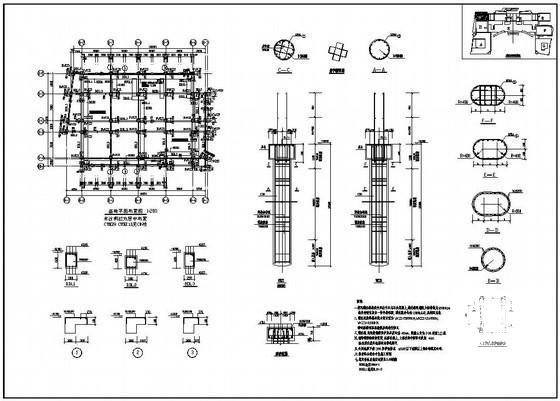

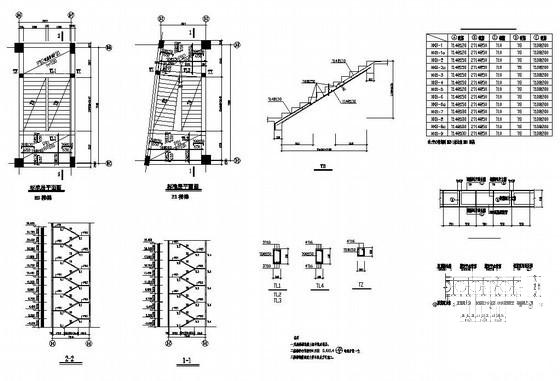

包括了结构设计总说明、基础配筋、楼板配筋、横向纵向梁配筋图等。
共8张图纸。
