机场危险品库工程-电气全套施工图纸cad平面图及系统图

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢结构
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 负荷等级：一级,二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：广东

该附件为机场危险品库工程-电气全套图纸，设计范围包括： 1 )低压配电系统; 2 )照明配电系统; 3 )建筑物防雷、接地及安全措施。

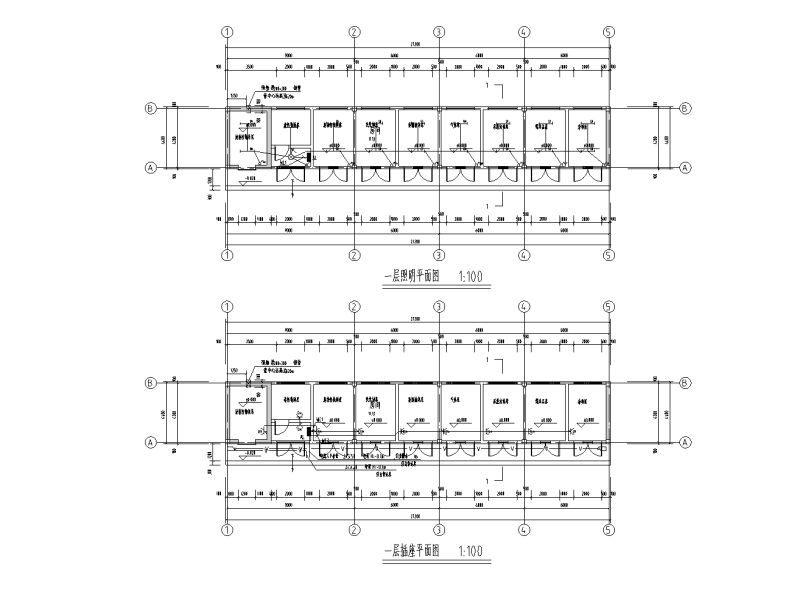

插座及照明平面图

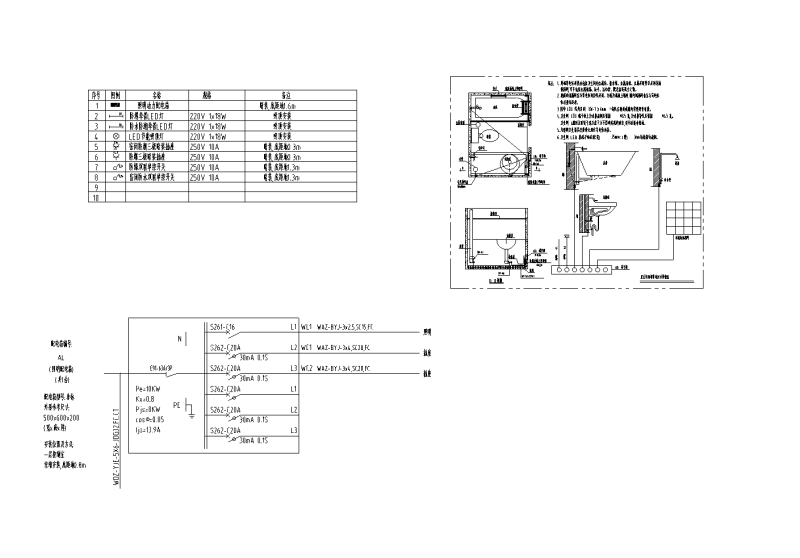

第 2 张图

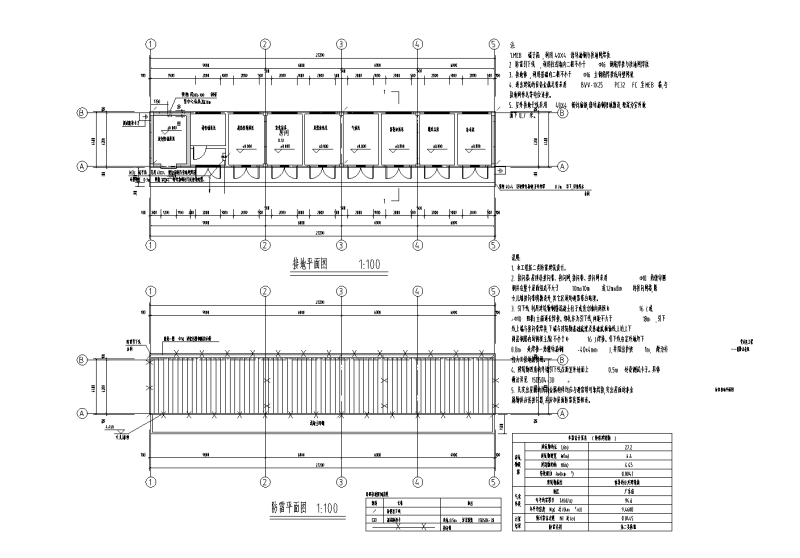

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
