多层框架结构泵道产业园施工图纸 29Pcad

[复制链接]

0

主题

0

帖子

1182

积分

超级版主

Rank: 8Rank: 8

积分
1182
发表于 2021-10-26 20:49:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:1、2、4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:29张
  • 设计年代:近代
该附件为:多层框架结构泵道产业园施工图2020 29P,格式为CAD版本。
一、简介:
该项目位于贵州,框架结构泵道产业园, 该工程的基础形式采用柱下独立基础、人工挖孔灌注桩或机械成孔桩, 该项目楼层数:a/D1~D6轴、1/E1~E7轴、1/E7~A1轴为1F,建筑总高:4.400米(最高点); A1~2/A4轴为1F,建筑总高:6.692米(最高点);A5~1/B9轴为2F,建筑总高:12.056米(最高点); B10~C6轴为4F,建筑总高:18.500米。
二、目录
结构设计总说明、项目危大工程清单、基础设计说明、基础施工图、地梁施工图、屋面梁平法施工图、屋面板平法施工图、屋面柱平法施工图、梁平法施工图、板平法施工图、柱平法施工图等
三、相关图片:

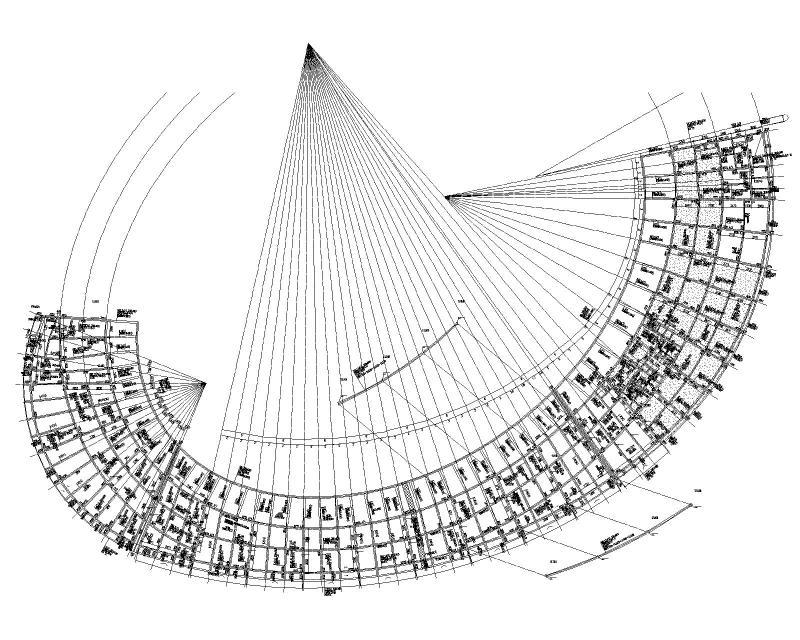

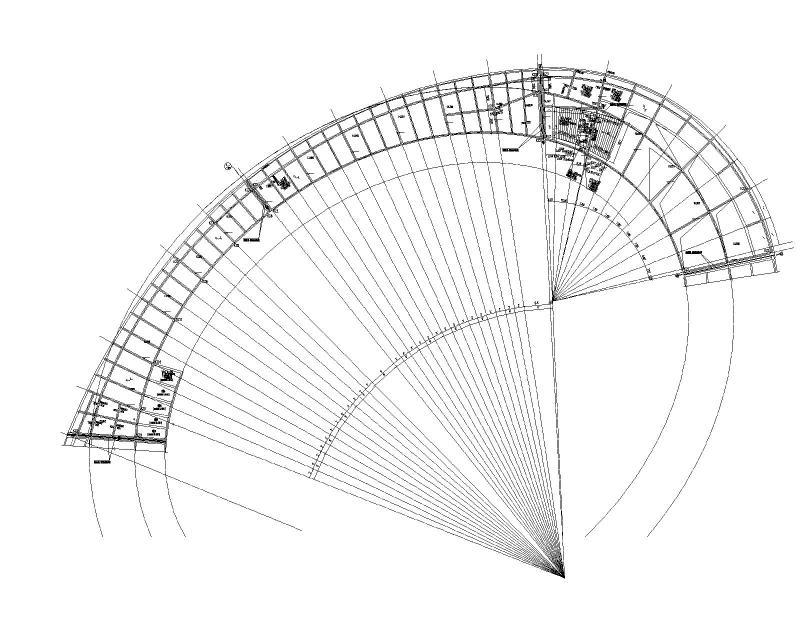

11.350梁平法施工图
11.350梁平法施工图

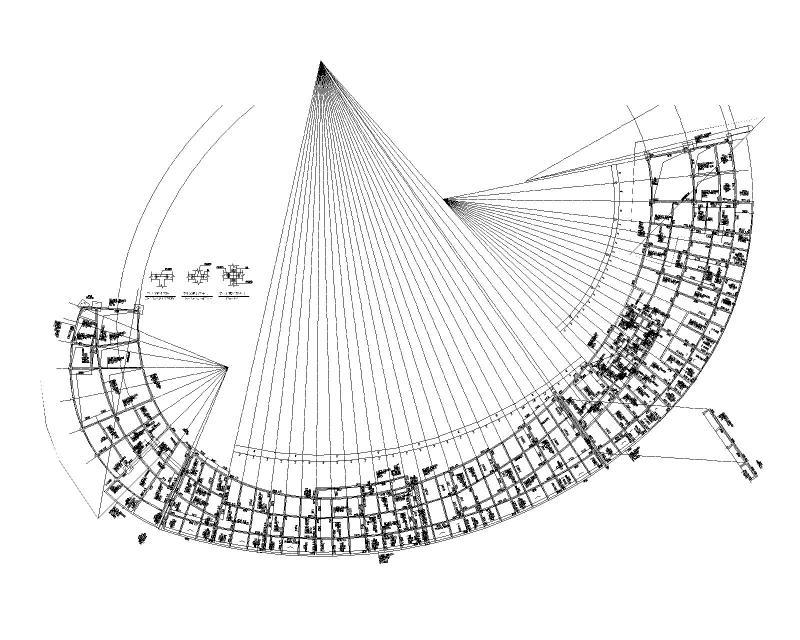

5.950梁平法施工图
5.950梁平法施工图

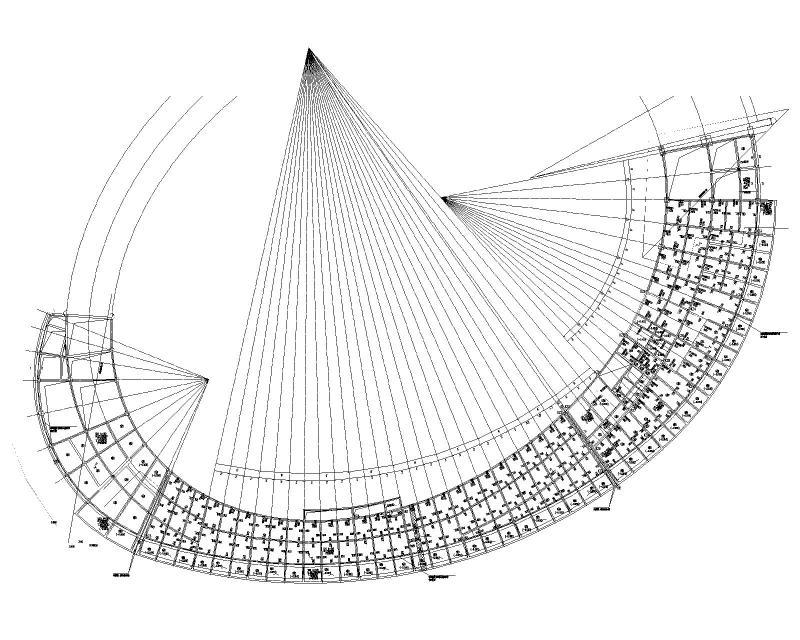

屋面梁平法施工图
屋面梁平法施工图

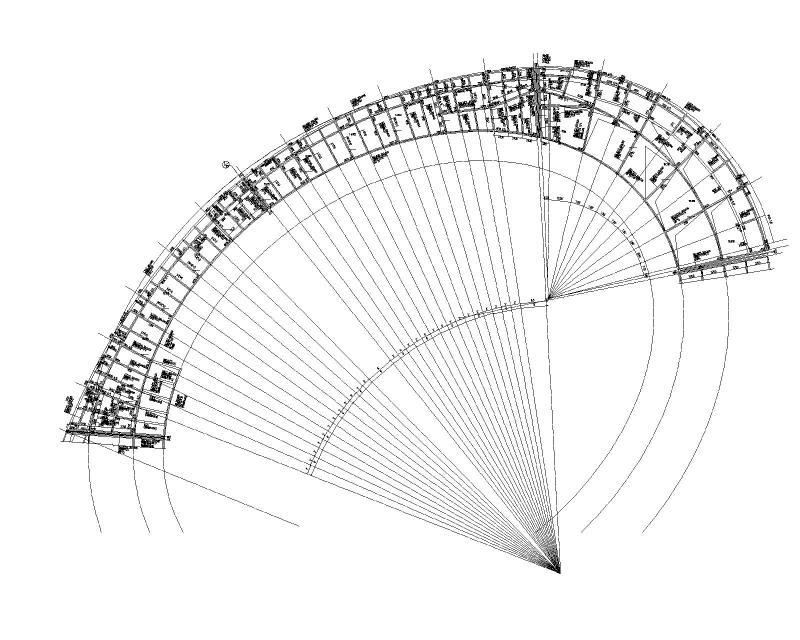

屋顶柱、板平法施工图
屋顶柱、板平法施工图

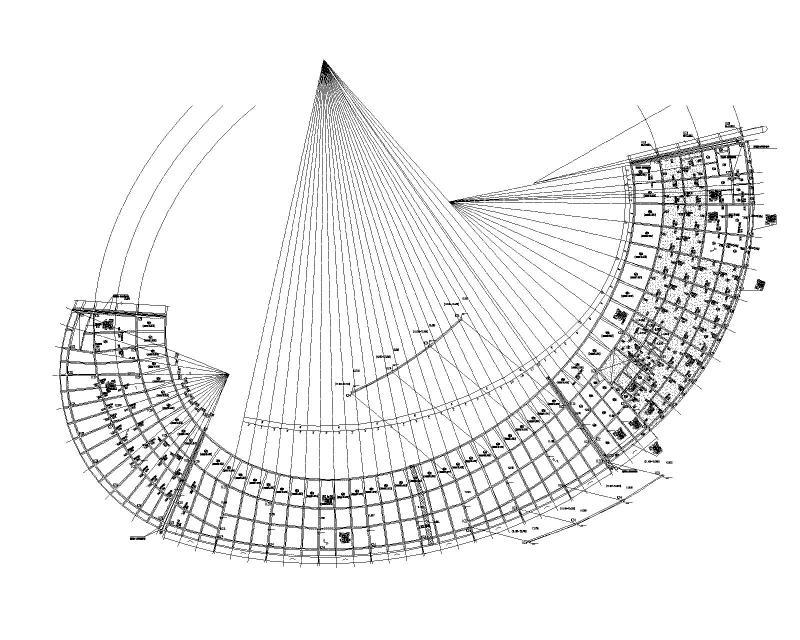

5.950柱、板平法施工图
5.950柱、板平法施工图
11.350柱、板平法施工图
11.350柱、板平法施工图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdfcfc20f2cwfwfw.rar

4.35 MB

下载  售价: 100 积分    赚积分
