框架结构物流中心粮仓仓库施工图纸 35Pcad平面布置图

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：35张
• 设计年代：近代

该附件为：框架结构物流中心粮仓仓库施工图2020 35P，格式为CAD版本。

一、简介：

该项目位于贵州，物流中心平房粮仓仓库，框架结构，独立柱基，地上一层，房屋结构高度12.95m（3#9.45m）,主要结构跨度26m.

3#4#5#仓库 结构施工图

二、目录

结构设计总说明、机械成孔桩基说明、基础平面布置图、梁平法施工图、板平法施工图、柱平法施工图、连梁平面布置图等

三、相关图片：

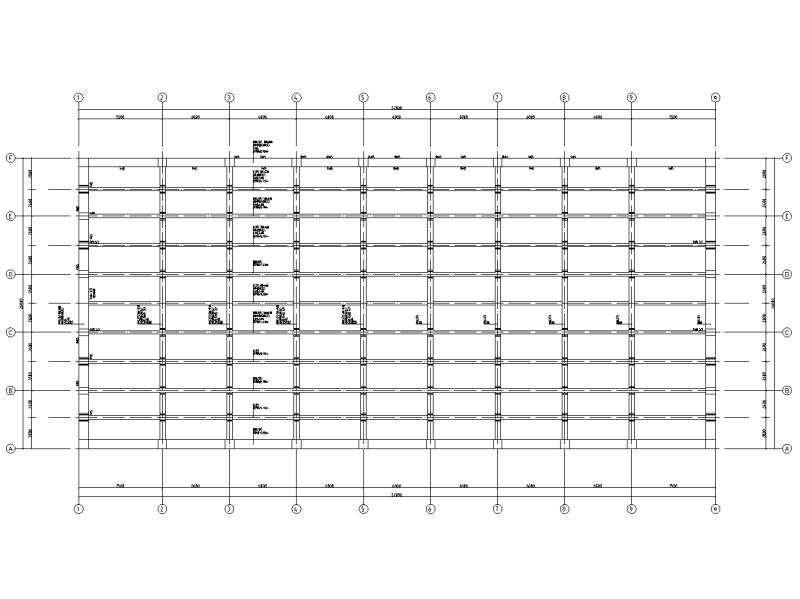

坡屋面标高梁配筋图

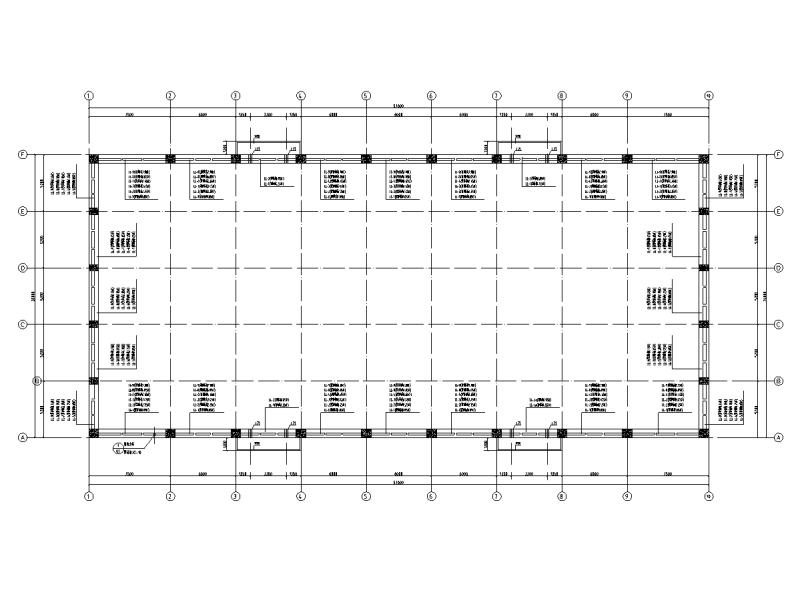

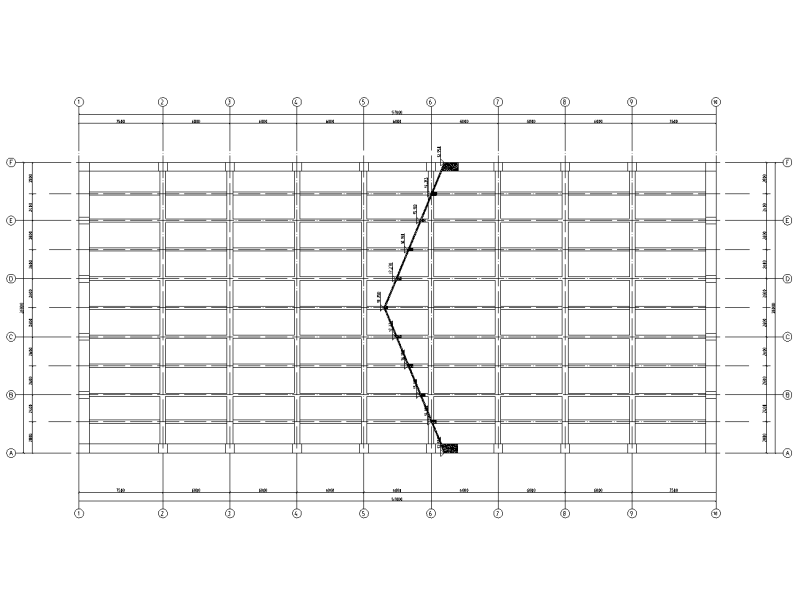

坡屋面标高板配筋图

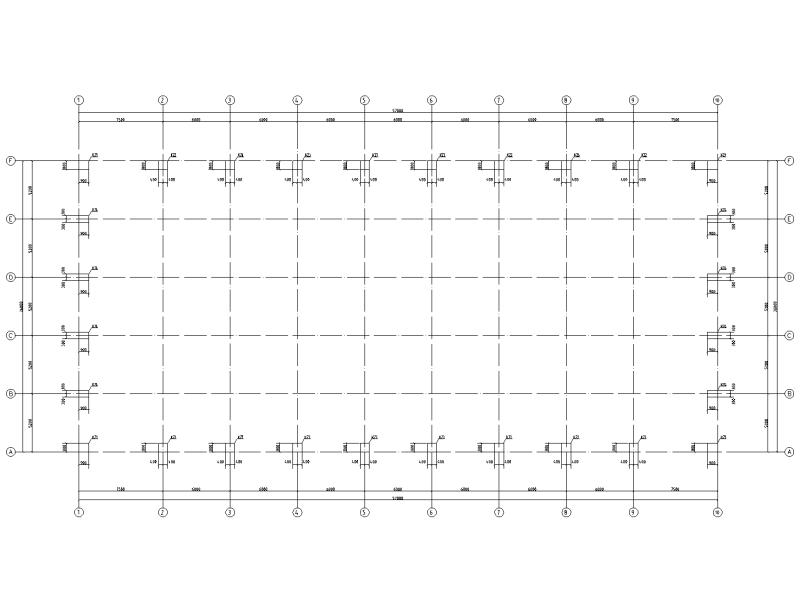

基础顶~坡屋面标高柱布置图

连梁平面布置图

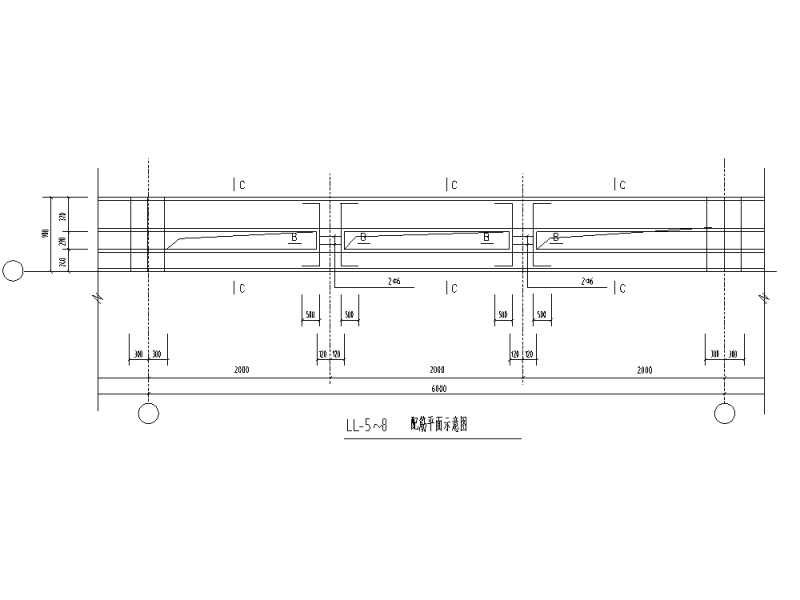

连梁配筋图1

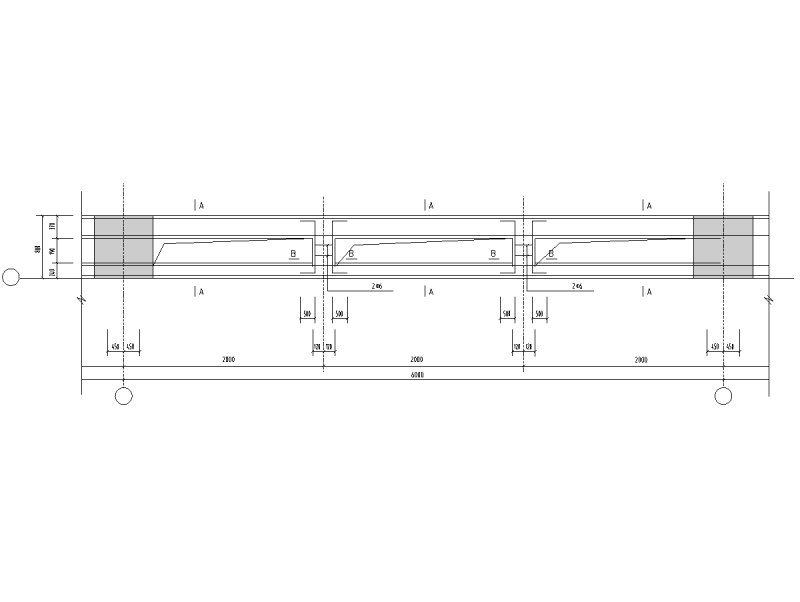

连梁配筋图2

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
