一份4.5米深地下蓄水池结构设计CAD施工图纸(平面图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：剪力墙结构
• 人防或地下车库：无
• 参考图纸：20张以下
• 设计年代：近代

附件详情

本该资料包含：平面图结构图、A-A、B-B剖面图、预留管位置图等共2张。

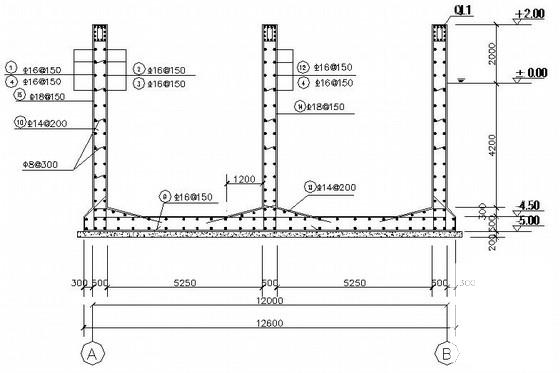

第 1 张图

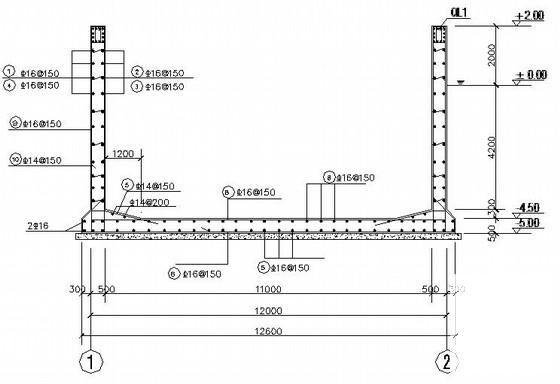

第 2 张图

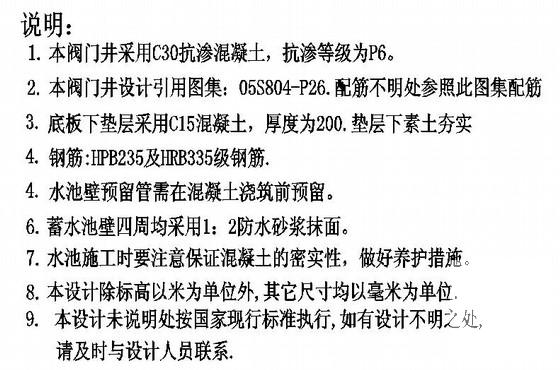

第 3 张图

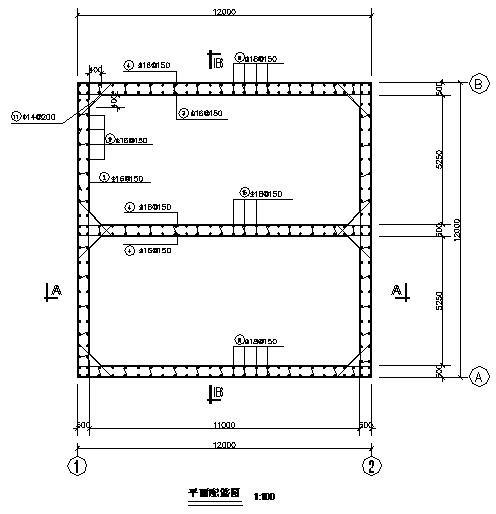

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
