[CAD]11层框剪结构酒店结构设计施工图纸(边缘构件配筋)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.85kN/平方米
• 雪压：0.50kN/平方米
• 地下室功能：其他
• 参考图纸：47张
• 设计年代：近代

附件详情

某11层框剪酒店结构设计图
该资料为：某11层框剪酒店结构设计图
该资料包含：
结构设计总说明、基础面~地下室顶板处墙，柱平法施工图、墙，柱平法施工图、剪力墙约束边缘构件配筋表、结构平面布置图、梁平法施工图、屋面结构平面布置图、屋面梁平法施工图、屋顶构架结构 平面布置图 、屋顶构架梁平法施工图、人防设计说明、人防节点构造详图共47张图纸。

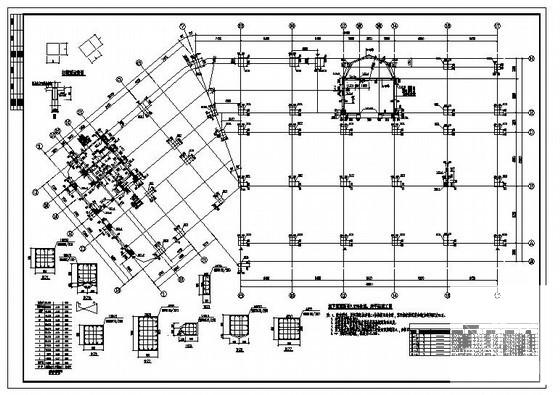

第 1 张图

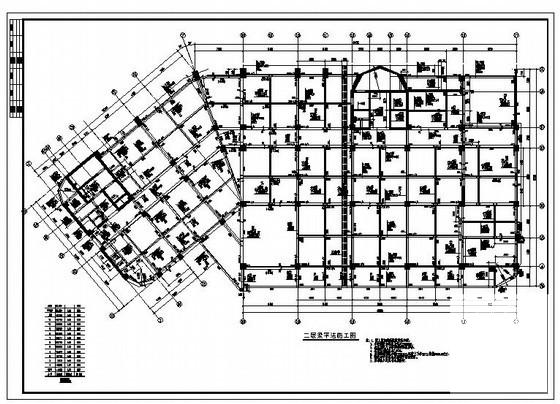

第 2 张图

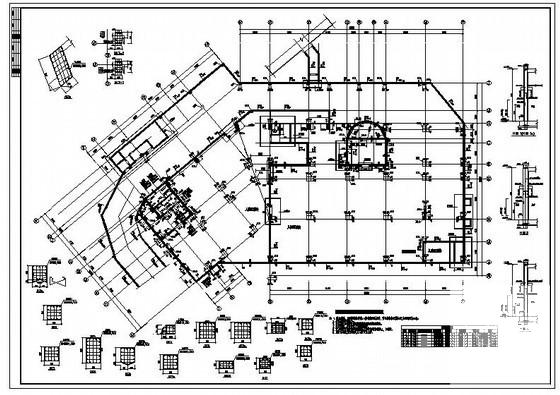

第 3 张图

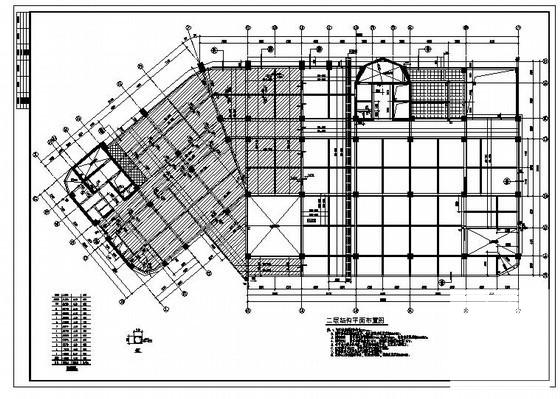

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-23 10:08:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
