[CAD]建曙棕榈园2层会所强电和弱电设计电气图纸（东南亚风格）(综合布线系统)

tyuxxjjgg · 发表于 2020-2-22 14:29:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：商业
建筑高度类型：多层建筑
建筑地上层数：2层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代
接地方式：TN-S
项目所在地：广东
强电设计：低压配电
弱电设计：综合布线系统,有线电视和卫星接收系统,广播系统

一、强电设计

本图集为惠州建曙棕榈园会所的室内设计施工图电气部分，主要包括照明配电系统，消防工程等动力配电不包含在该资料范围内。

二、电源进线方案：

1.照明电源引自土建工程相应预留出线单元，空调动力电源等相关空调方案确定后再设计。

2.供电系统采用0.4KV/0.23KV，TN-S系统。

3.应急照明构成正常照明的一部分，由双电源互投箱供电，并带消防强切装置。在电源正常时由设计的控制方式控制，而在电源非正常时，由消防强切为点亮状态。局部小空间的应急照明采用自带蓄电池的应急灯，接照明电源，在电源正常时仍受设计的控制方式控制，而失压时自动点亮。应急照明线路必须独立穿金属电线管敷设，并刷防火涂料。

三、弱电设计

该项目为惠州建曙棕榈园会所的室内设计施工图电气部分，设计内容包括有：综合布线系统、安防系统、有线电视系统、背景音乐系统。

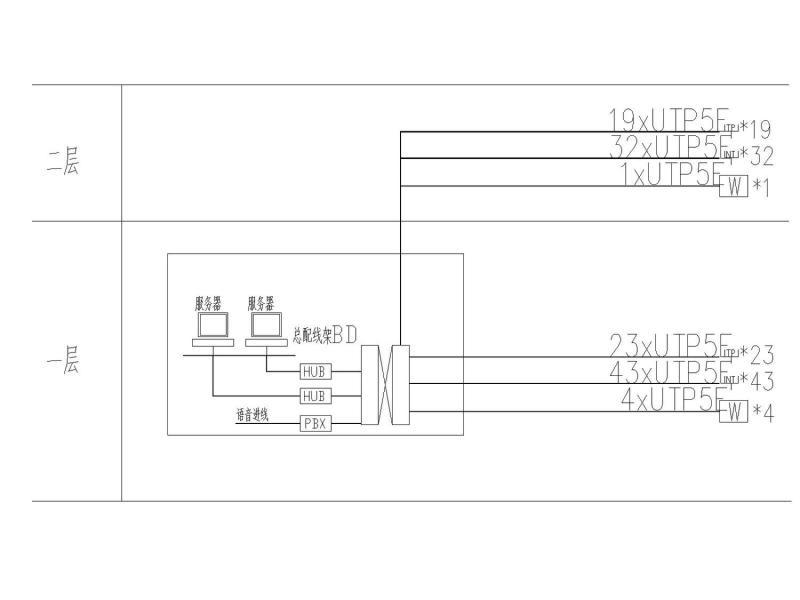

四.综合布线系统

1.该资料网络采用开放的、模块化星形拓扑结构，在一层库房内设一个楼层配线架BD及其它弱电设备机柜。配线架至工作区信息插座采用超五类非屏蔽双绞线连接。从各配线架至工作区信息插座的连线不得超过90米。

2.语音部分进线由当地市政主管部门负责，配线架至工作区信息插座采用超五类非屏蔽双绞线连接，以便于使用过程中语音和数据信息插座的相互替换。

3.弱电干线沿综合弱电金属线槽敷设，由弱电金属线槽至信息面板线路穿JDG管沿墙暗敷、吊顶内明敷设，中1-2根双绞线穿20管；3-4 根穿25管；5-6根穿两根20管， 7-8根穿两根25管。

4.安装方式及高度：配线机柜落地安装，信息插座均距地0.3米暗装。

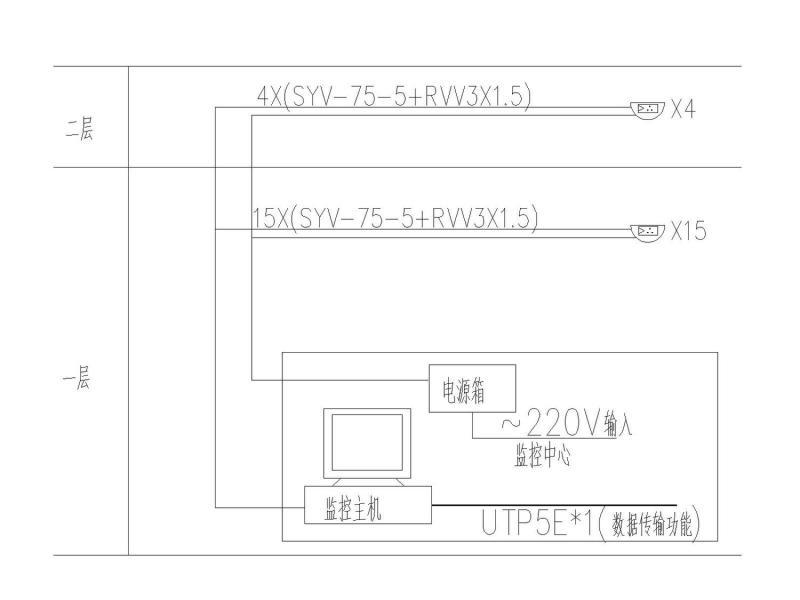

五.闭路电视监控系统

1.引至弱电机房，弱电机房设监视器、硬盘录像机，主要出入口、设置监控摄像头。

2.自硬盘录像机至各摄像机采用SYV-75-5型视频电缆连接；由硬盘录像机至监视器采用显示数据线连接。

3.安装方式与高度：硬盘录像机装于配线机柜内，摄像机吊顶安装。

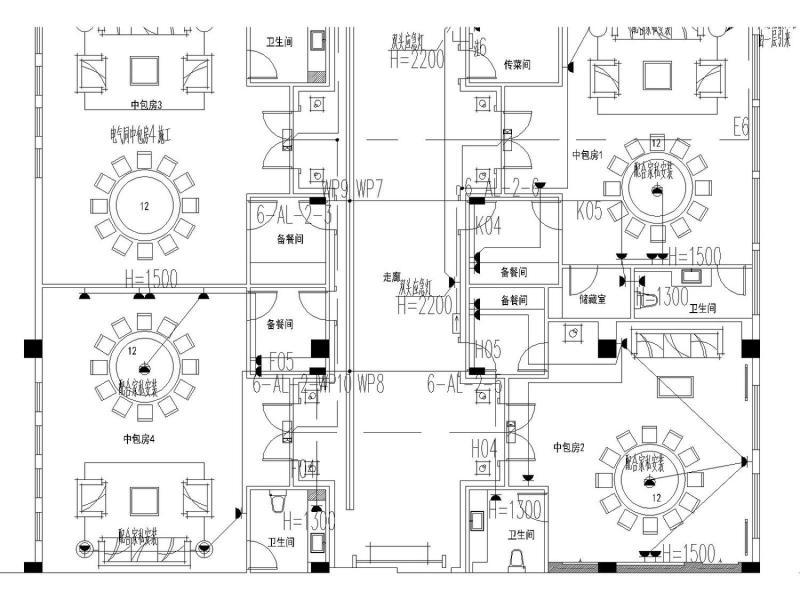

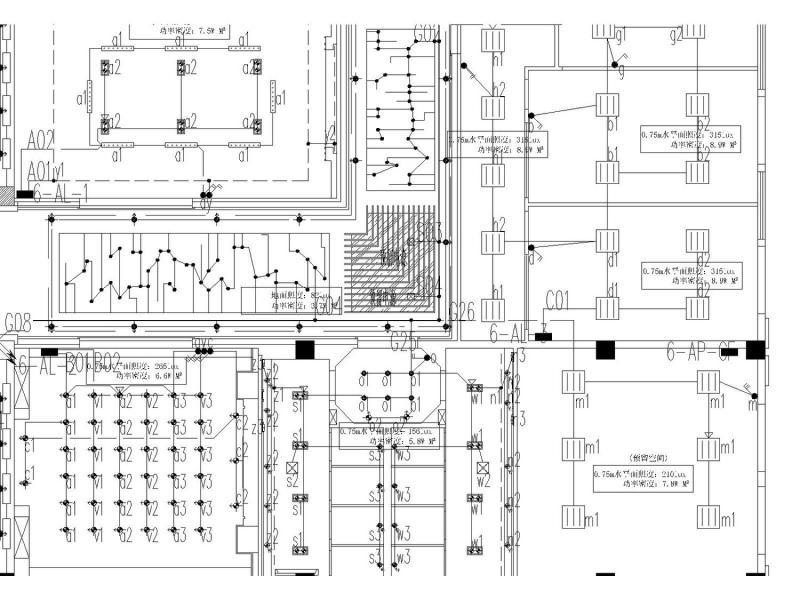

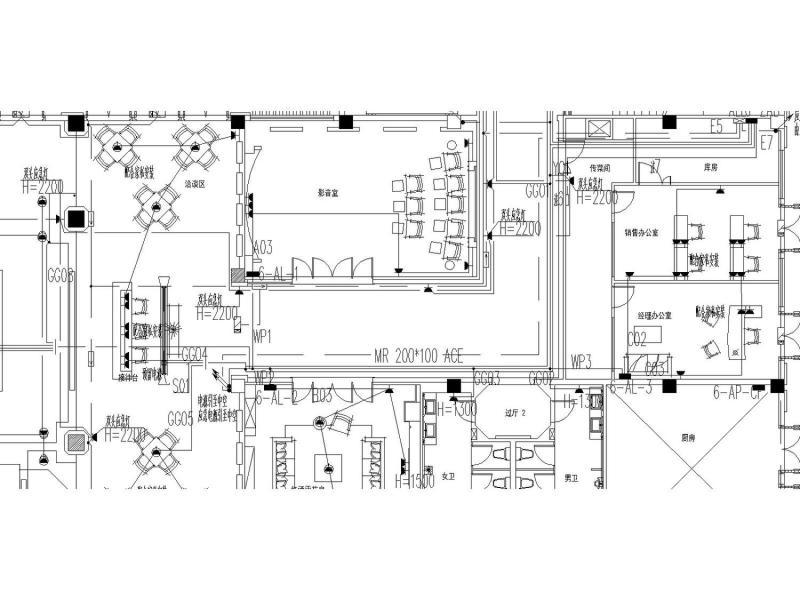

六、图纸展示
