[CAD]3层框架结构图书馆建筑和结构竣工毕业设计方案图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,教育

• 建筑高度类型：多层建筑

• 建筑地上层数：3层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架

• 基础形式 ：其它基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：7度抗震

• 风压：0.55kN/平方米

• 雪压：0.25kN/平方米

• 参考图纸：52张

• 设计年代：近代

大同高等师范专科学校图书馆项目，占地面积: 4817.23平方米，总建筑面积: (不含保温) 1近代.25平方米，地上3层，框架结构，抗震设防烈度为7度，采用墩基础，基础设计等级为丙级。

该资料包含：结构设计施工总说明，墩基础 平面布置图 ，基础拉梁配筋平面图，梁板柱楼梯图；建筑设计说明，平面图，立面图，剖面图，各种 节点图 ，共计52张图。

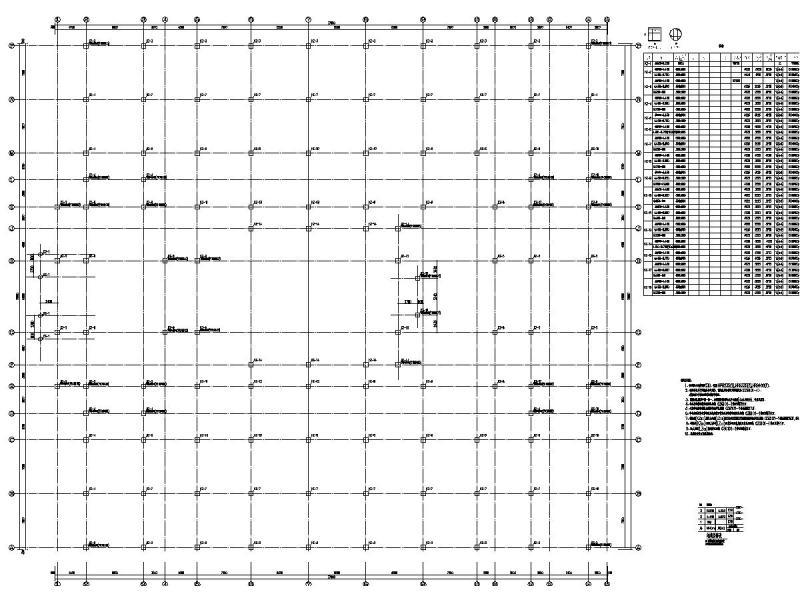

墩基础平面布置图

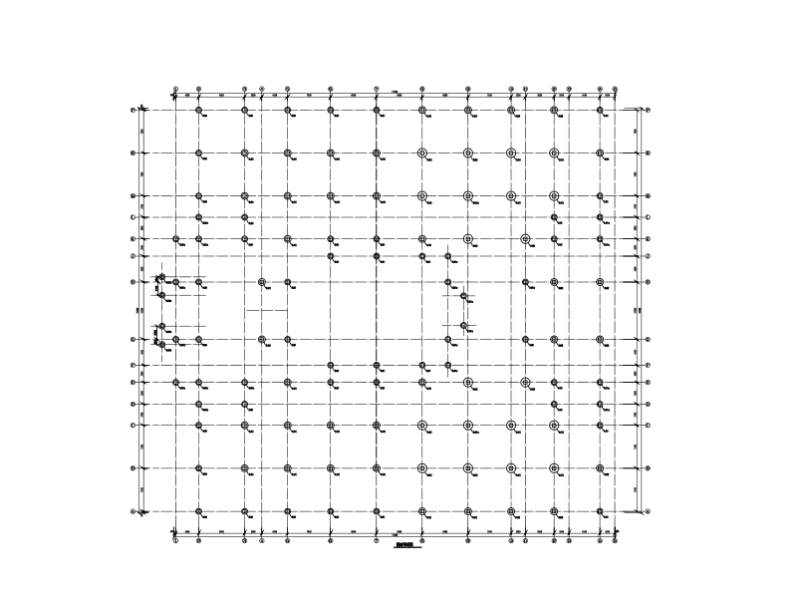

基础顶面～4.450标高柱平法施工图

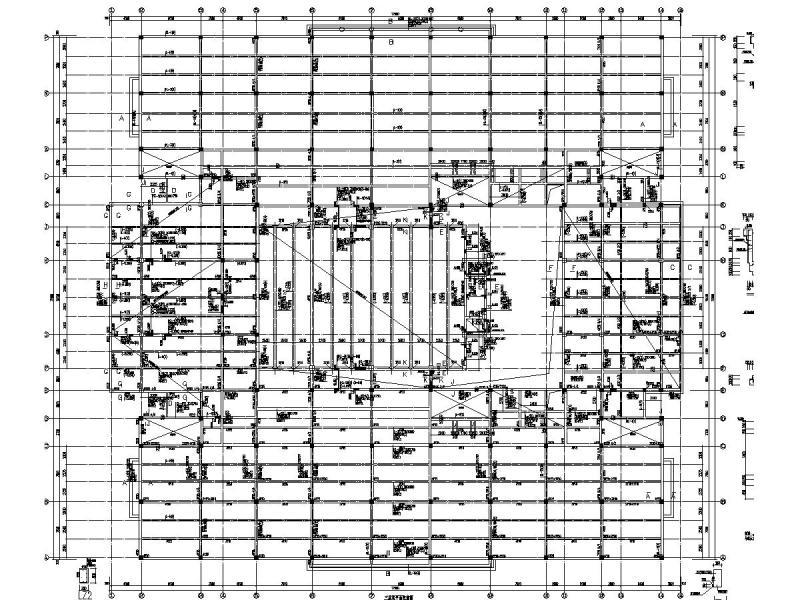

二层板平面配筋图

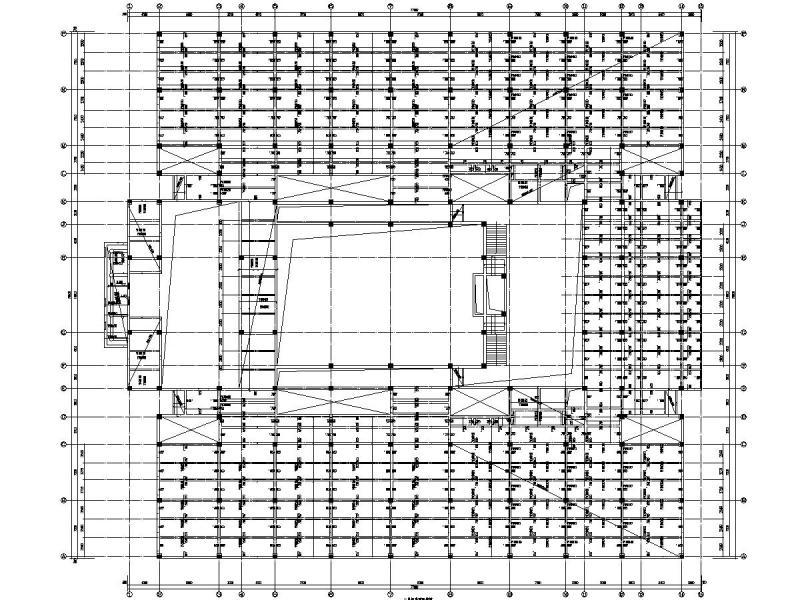

三层梁平面配筋图

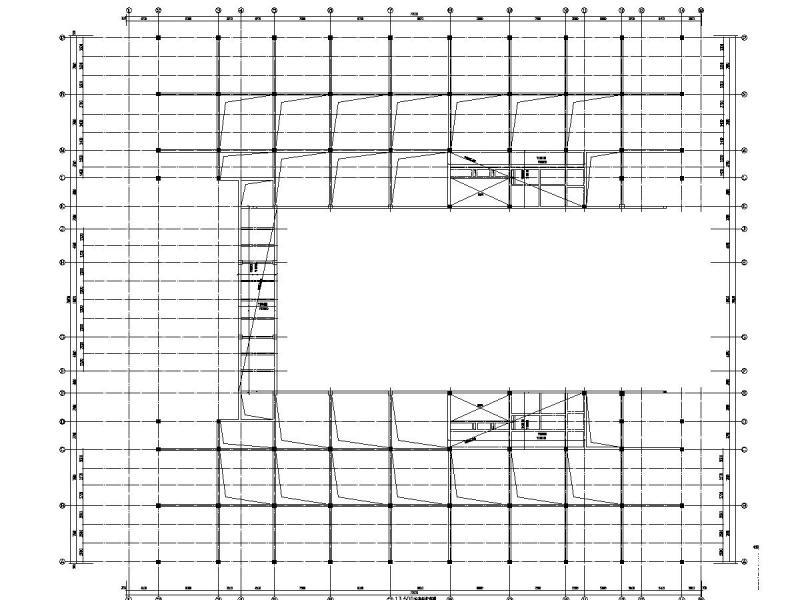

13.500标高板配筋图

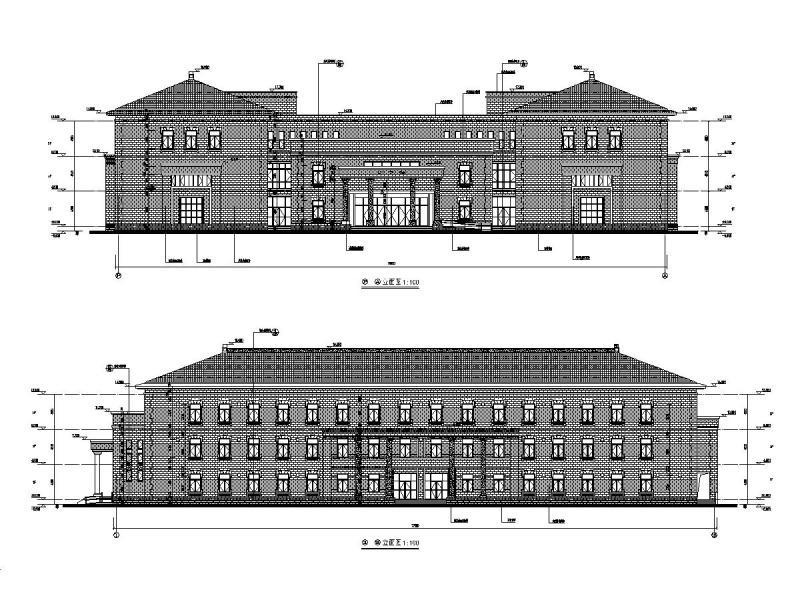

立面图

二层平面图

雨蓬墙身大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-22 10:30:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
