[CAD]大型项目供配电工程电气图纸(二次控制原理图)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 节点大样：开关柜, 变压器, 其它
• 强电 设计： 供配电系统 , 配变电所, 接地安全, 继电保护, 电气控制

附件详情

• 1、 电气设计 说明
• 2、高压电气一次系统图

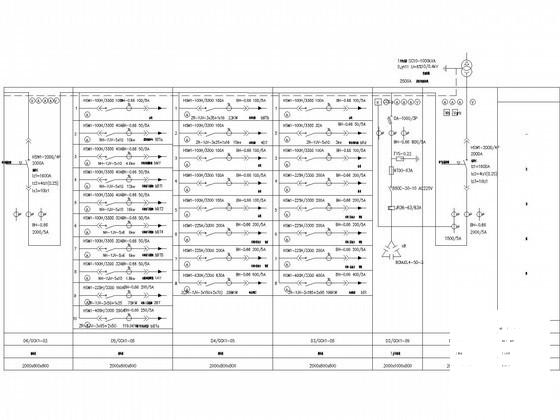

• 3、低压柜系统图
• 4、设备基础示意图
• 5、接地系统平面图
• 6、设备平面布置图
• 7、配电室剖立面图
• 8、计量柜二次原理图
• 9、PT柜二次原理图
• 10、进线柜二次原理图
• 11、变压器柜二次电路图
• 12、直流柜二次电路图
• 13、高压柜端子图
• 14、低压馈电柜原理图
• 15、电容补偿柜原理和接线图
• 16、低压联络柜原理和接线图
• 17、进线柜原理和接线图
• 18、双电源切换自投自复控制原理图

附件详情

该附件是大型项目供配电工程全套电气图纸(含完整二次控制原理图)。总共19张。
该资料包括配电室设备平面布置图、配电室剖立面图、配电室设备基础示意图、配电室接地系统平面图、高压电气一次系统图、低压柜系统图、计量柜二次原理图、PT柜二次原理图、进线柜二次原理图、变压器柜二次电路图、直流柜二次电路图、高压柜端子图、低压馈电柜原理图、电容补偿柜原理和接线图、低压联络柜原理和接线图、进线柜原理、接线图、双电源切换自投自复控制原理图。

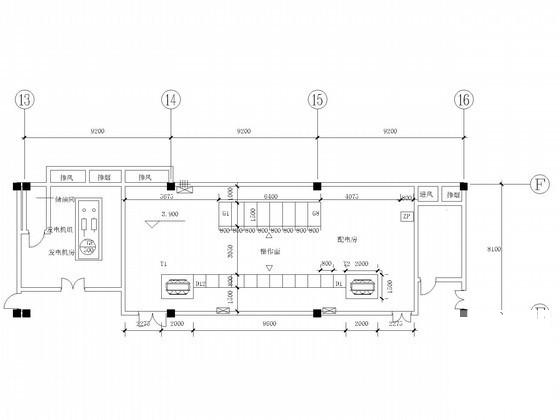

配电室设备平面布置图

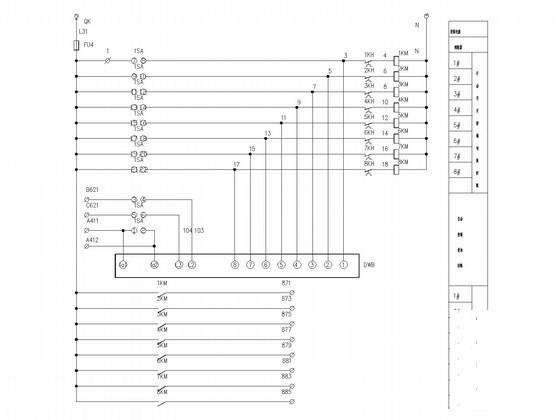

电容补偿柜原理

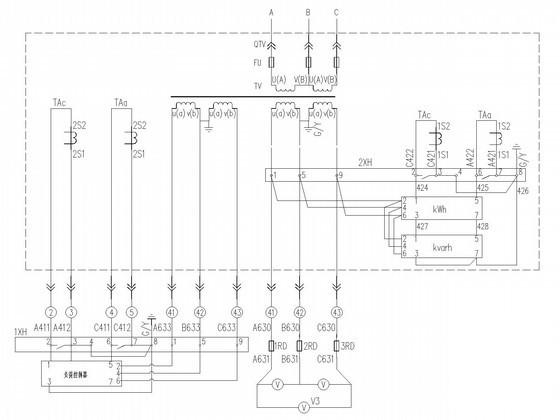

计量柜二次原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
