一份6层图书馆大楼电气CAD施工图纸9erjifuhe(消防设计说明)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑设计面积：11275平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：广东
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、配电系统图
• 三、 照明平面图
• 四、动力插座平面图
• 五、消防设计说明
• 六、消防系统图
• 七、消防平面图

附件详情

该附件是[广州]图书馆大楼全套电气施工图纸，总共张。
1.该项目为广州市，楼高21米（建筑屋面标高），地上5层，半地下1层，属二类低层建筑。总建筑面积为: 11275M2。
2.该项目半地下室层高3.9M,一至五层层高4.2M,装修吊顶高度3.1M.建筑设计结构形式为框架结构.根据业主要求，经规划部门 认可，在半地下室设置高低压配电间。该项目所有 电气设备 均用于一般正常工作环境。
3.设计内容包括变配电,电力、照明、消防。电话、电视、综合布线、安防，监控，背景音乐，计算机网络，景观照明等由甲方另行委托设计（甲方要求）。

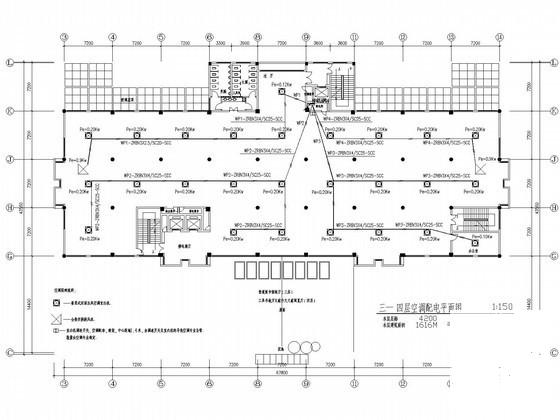

三-四层空调配电平面图

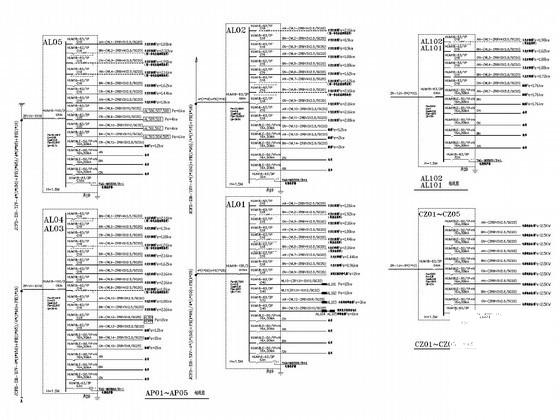

电气结线系统图（一）

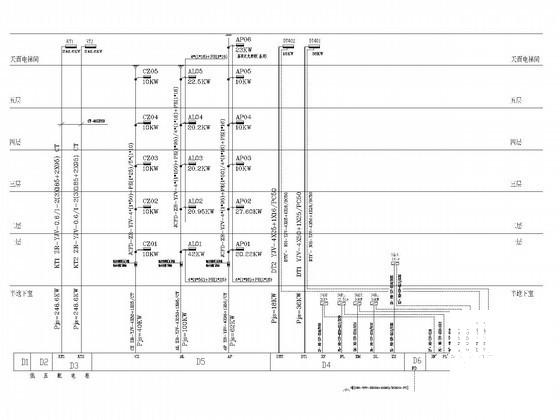

竖向配电系统图

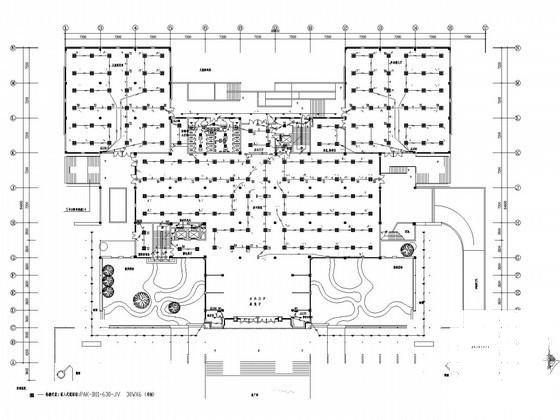

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
