6层砖混结构住宅楼结构设计CAD施工图纸（6度抗震）(节点大样图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：18张

附件详情

该资料包含：
结构设计总说明
坡屋面梁、板节点大样图
基础平面定位图
桩基大样图
框架柱平面定位图
基础层梁钢筋图
梁钢筋图
板钢筋图
屋面层梁钢筋图
屋面层板钢筋图
坡屋面梁钢筋图
坡屋面板钢筋图
楼梯及窗台大样图
共18张图纸。

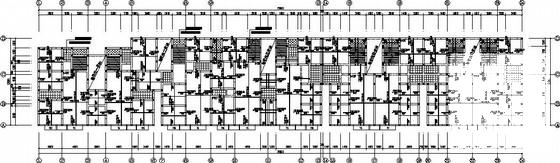

第 1 张图

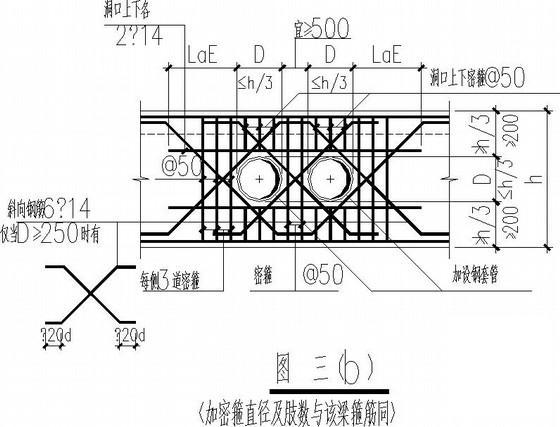

第 2 张图

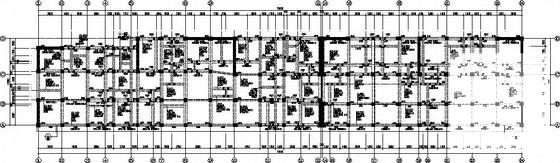

第 3 张图

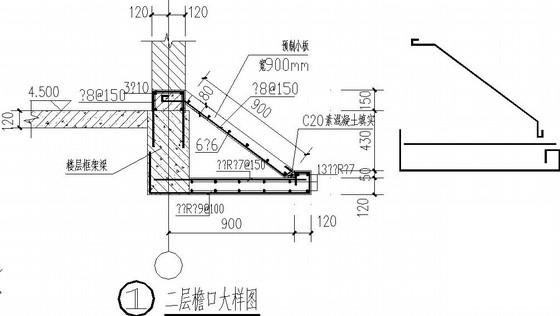

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
