汽车厂房电气设计CAD施工图纸

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 建筑结构形式：钢筋框架结构
• 图纸设计深度：施工图
• 火灾保护分级：二级
• 强电设计：低压配电,电气照明,接地安全
• 弱电设计： 火灾自动报警系统 ,广播系统

该附件为山东汽车厂房电气设计图纸

1、项目概要

该项目位于烟台开发区工业新区古现十路西侧，该项目为汽车模具生产厂房,分办公楼和车间二部分,办公部分为单层钢筋砼框架结构,车间为单层两跨不等高轻钢结构，建筑面积为5002.20m%2，其中办公部分为827.20m%2，车间部分为4175.00m%2。该项目建筑设计耐火等级为二级,车间火灾危险性等级为丁类。

2、设计范围

1、该项目设计包括以下电气系统:1)、电力配电系统;2)、照明系统;3)、火灾自动报警及联动系统;4)、消防电话系统;5)、电话系统;6)、厂内报时/呼叫广播系统;7)、建筑物防雷、接地系统及安全措施;

2、配电室:只做与建筑相关的照明、火灾自动报警、通风系统,变配电装置的设计由供电部门负责设计。

该附件为山东汽车厂房电气设计图纸

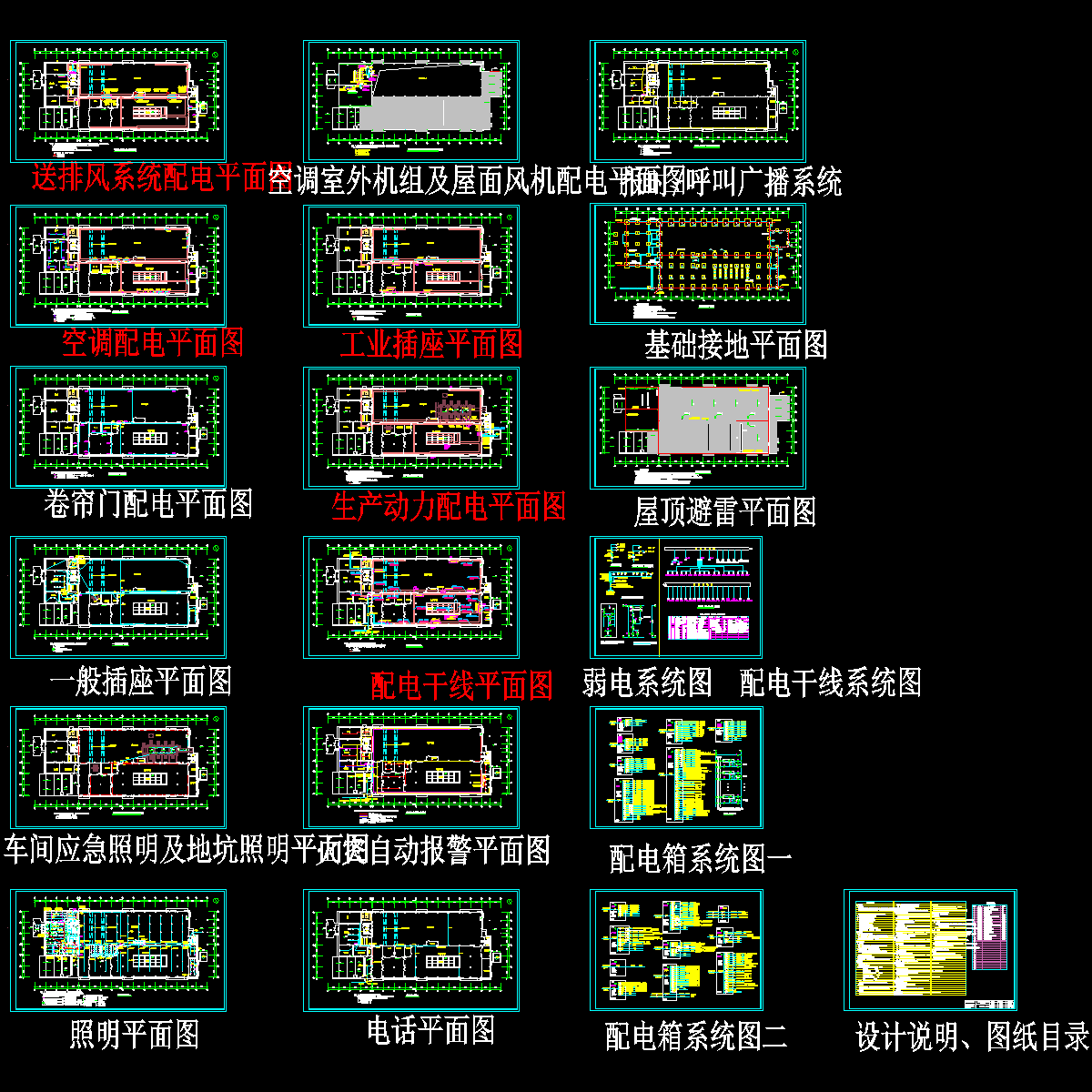

配电箱系统 图二

电话平面图

照明平面图

火灾自动报警平面图

卷帘门配电平面图

弱电系统图 配电干线系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
