趾板及趾墙设计CAD图纸

0 主题	0 帖子	1105 积分

Rank: 8 Rank: 8

发表于 2021-3-21 21:54:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

趾板及趾墙设计图

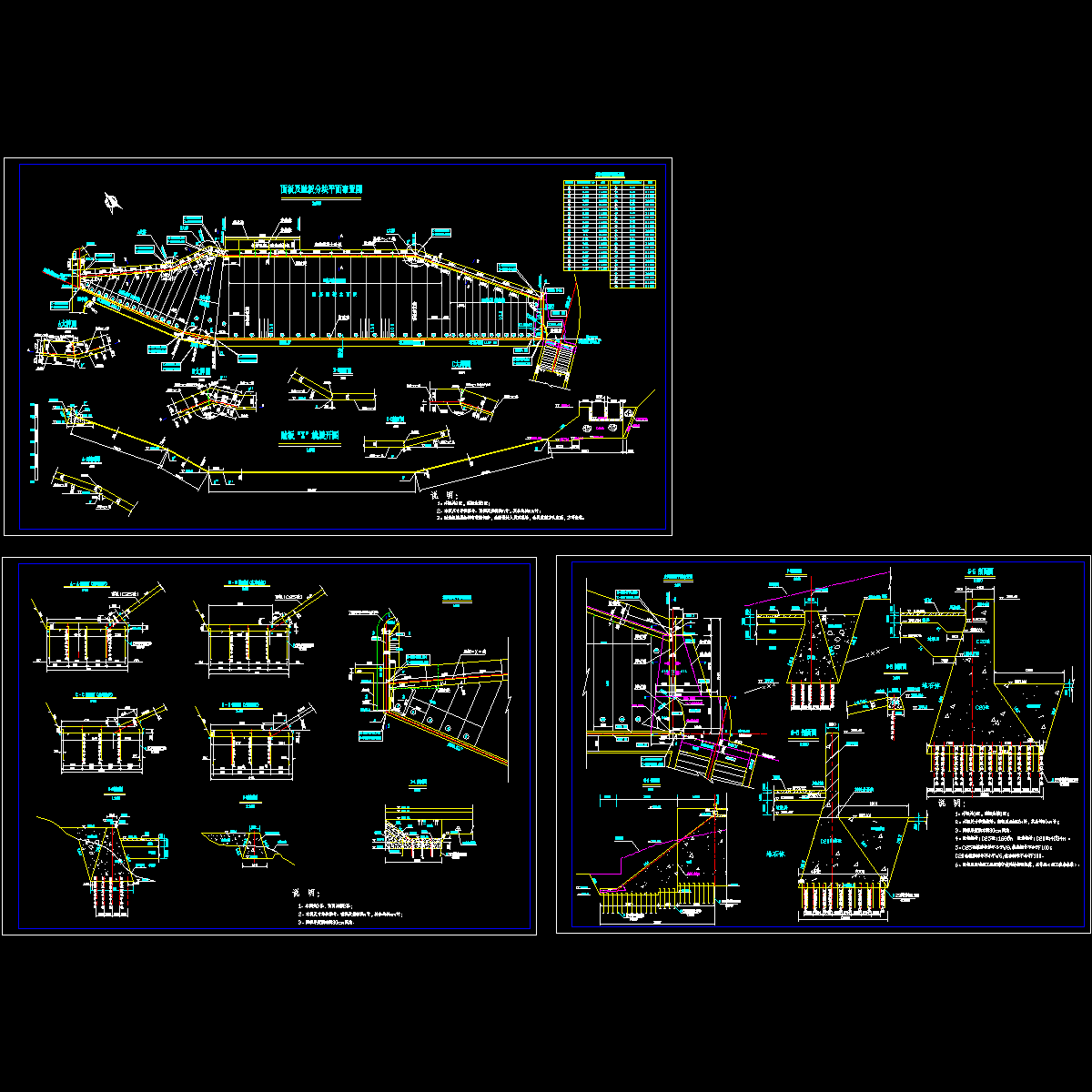

本图共3张，分别为面板及趾板分块平面布置图、剖面图（左岸趾板）、左岸趾墙平面布置图，趾板及趾墙施工必须遵守有关的规程规范，具体见《施工技术条款》，本图尺寸单位桩号、高程及坐标以m计，其余均以mm计。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

229.17 KB
