项目及项目概要：
1.本项目位于贵州省修文县。
2.本单体为半敞开式不锈钢罐白酒库，外围护封闭式墙体高度1.20m，单层钢筋混凝土柱，轻钢屋面结构。
3.本项目无生活污水排出。雨水经收集后最终排入市政雨水管道；室内罐区事故排水经室外水封井和阀门井，最终排入设在室外的事故池。
4.本项目规划用地范围内无湿陷性，无冻土深度。
5..本单体1层。建筑主体高度14.15m（柱顶高度）。总建筑面积：1927.36m 。
6.本车间火灾危险性为甲类。
7.建筑耐火等级：二级。
设计范围
本图设计范围为室内罐区消防系统；雨水系统；事故排水系统；移动式灭火器配置。
2.图中注明由专业承包方配合的二次深化设计内容，需满足该资料院提供的技术参数和设计要求，并负责安装、调试、验收等。
..............
该资料包含：给排水设计说明,给排水管道平面图,自动喷水雨淋-泡沫系统管道平面图,消防冷却系统管道平面图,泡沫灭火系统管道平面图,给排水管道系统图（一）,给排水管道系统图（二）.

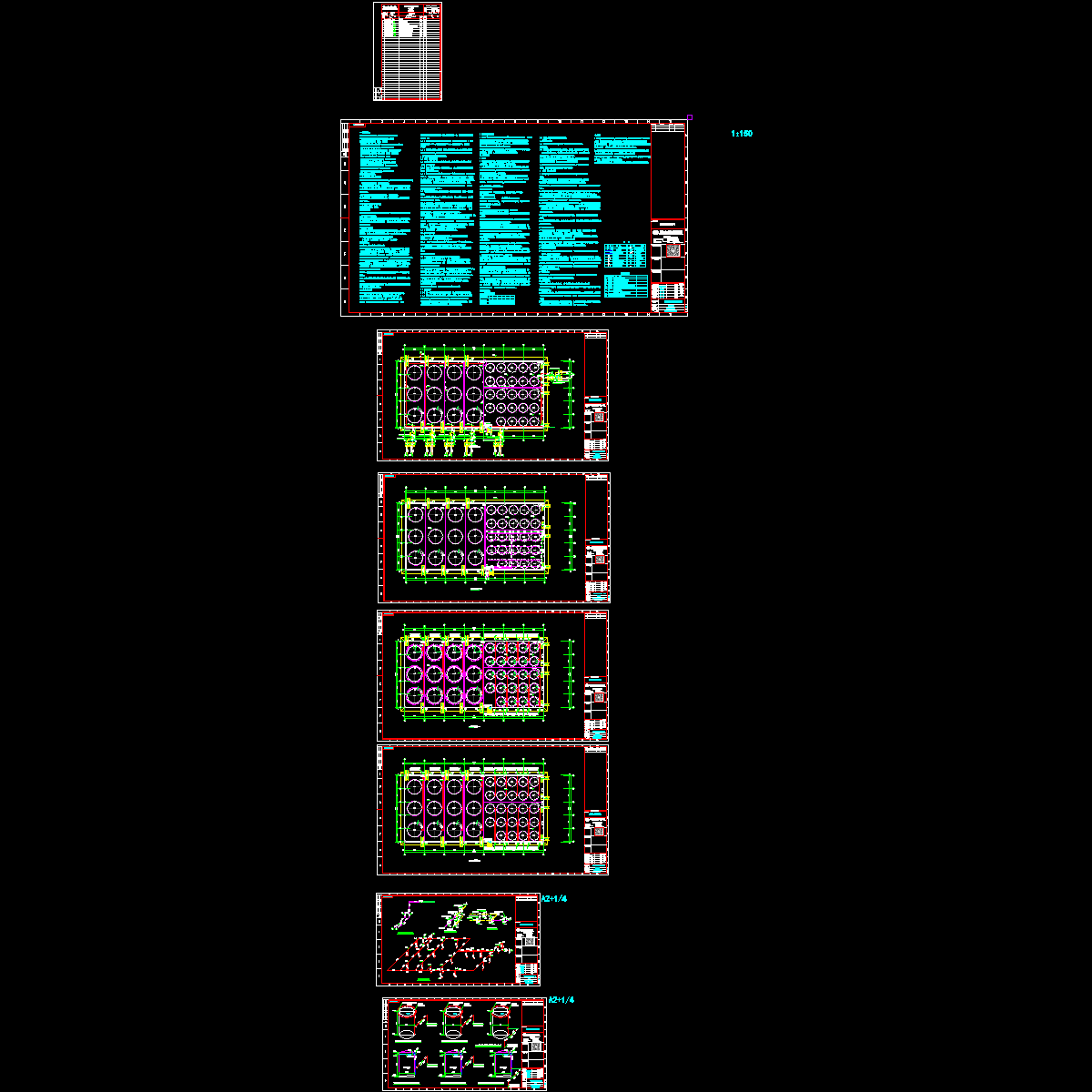

图纸展示：
泡沫灭火系统管道平面图
室内罐区给排水管道平面图
消防冷却系统管道平面图
自动喷水雨淋-泡沫系统管道平面图
给排水设计说明
给排水管道系统图（一）
给排水管道系统图（二）
