小区施工CAD图纸汇总

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

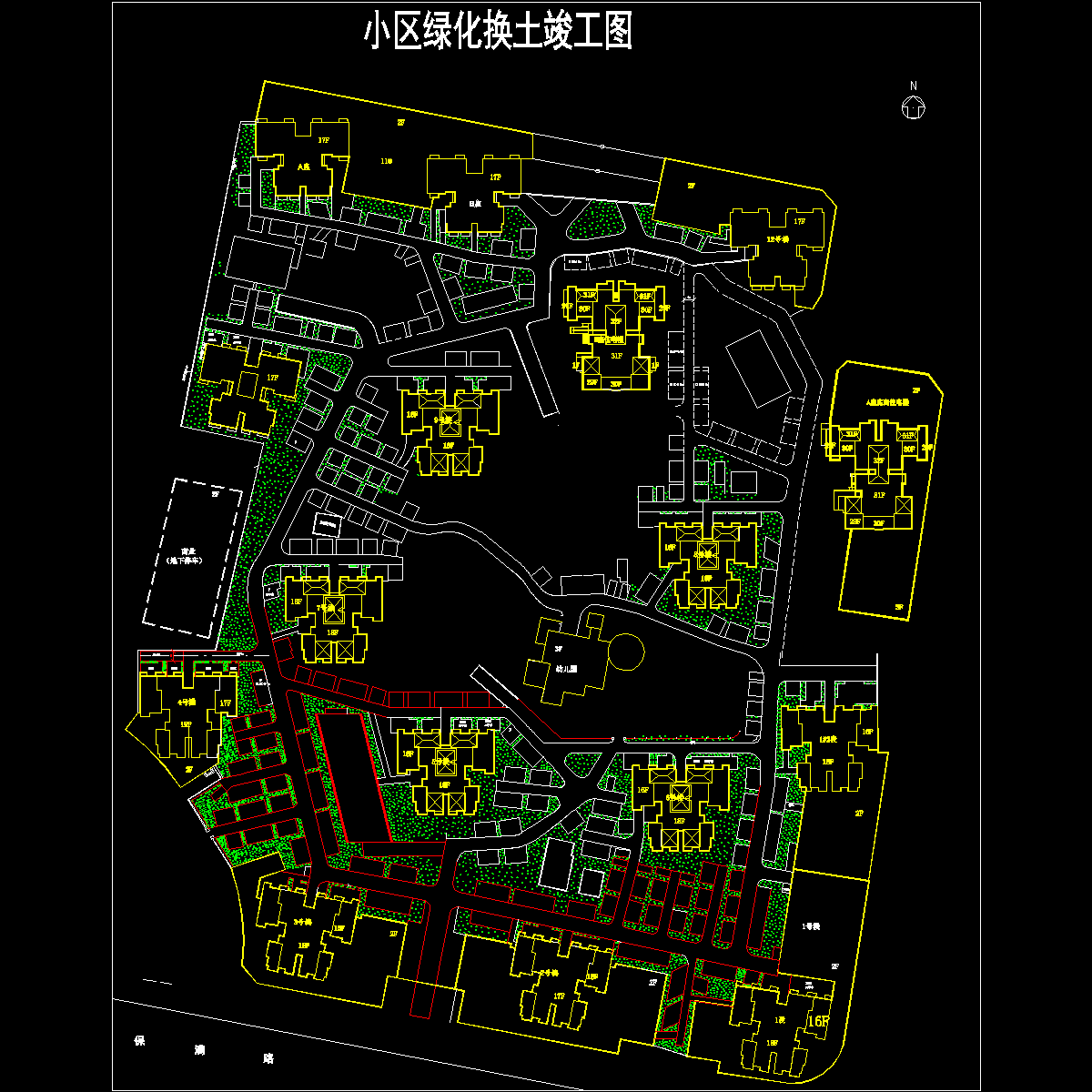

某小区施工图汇总：包括28张CAD图纸外线水竣工图、外线施工图（土建竣工图）、1外线施工图（土建竣工图）、中心景观详图、外线施工图（道路图）、8.17中心轴景观布景图、（电气竣工图）采暖图标泵房临时电源电缆布置图便道图标.dwg11、道路图标地下车库平面图地下车库 照明平面图 、路灯平面图路、牙子平面图、绿化换土绿化用水平面图、南大门口警卫室电源电缆布置图、室外消防电气平面图、围墙剖面土污水图图标、消防给水平面图、有线管道平面图、雨水图、word文档标锦观城零工、锦观城景观作法、锦观城泵安装
欢迎网友下载借鉴~

2

3

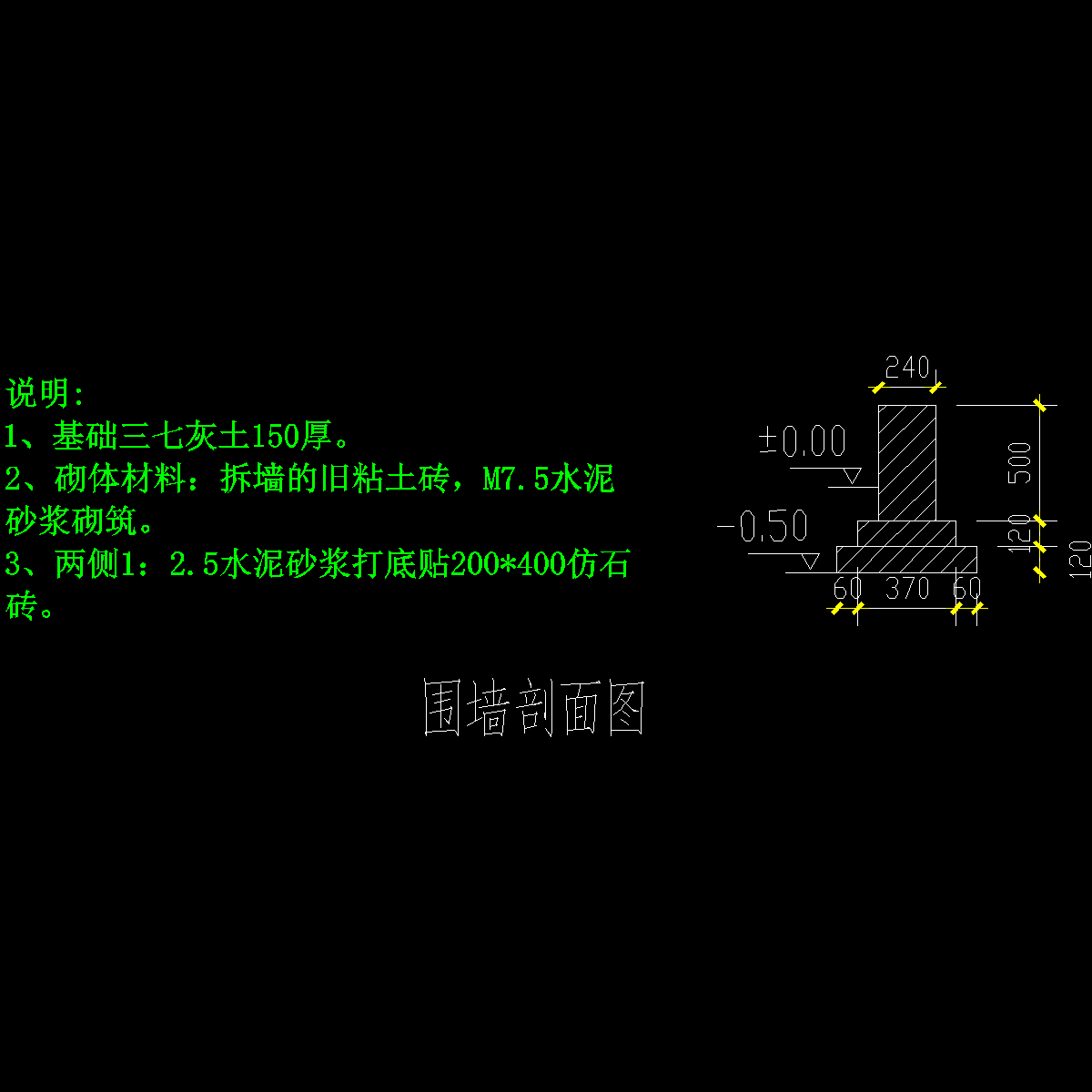

围墙剖面土.dwg

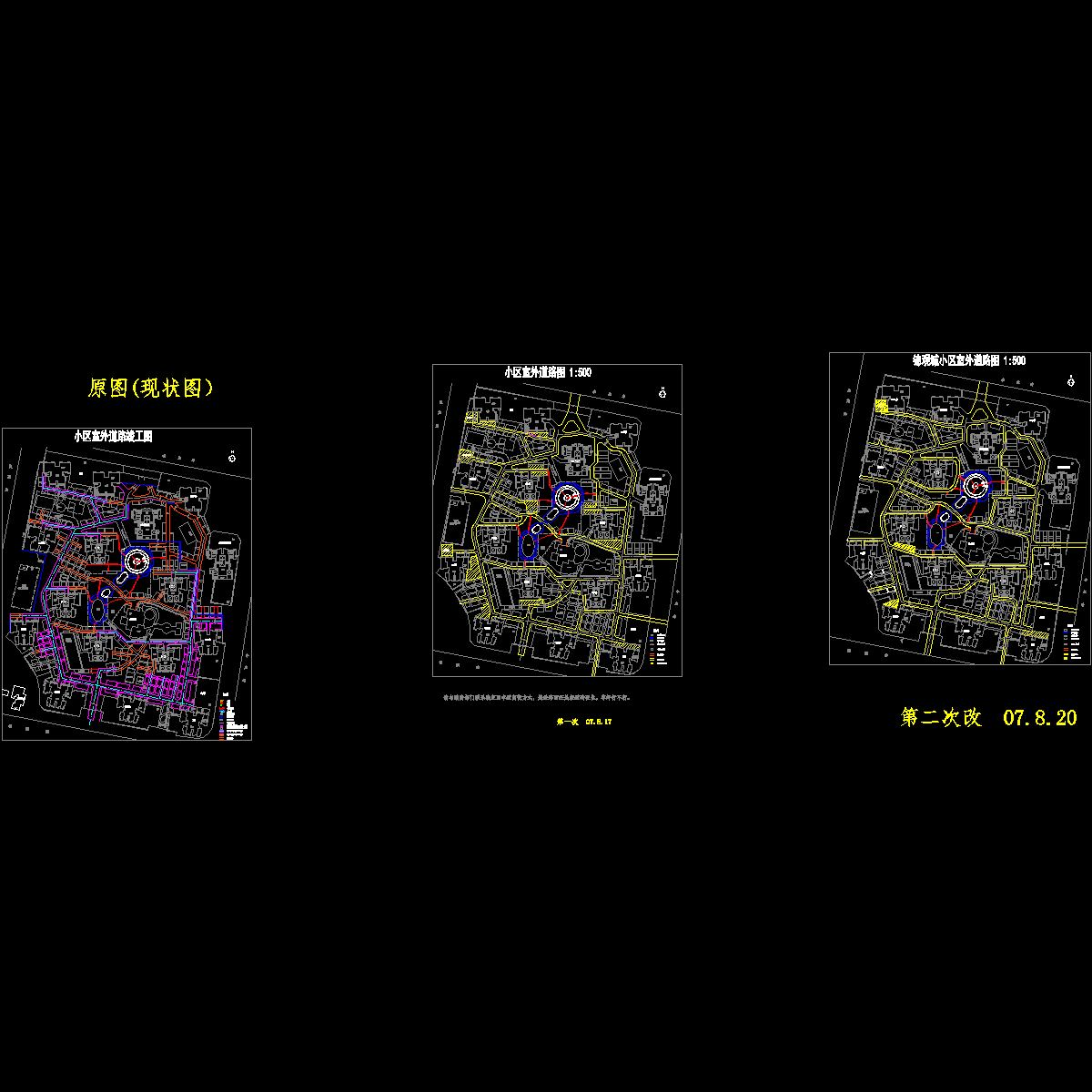

锦观城外线施工图（土建竣工图）1.dwg

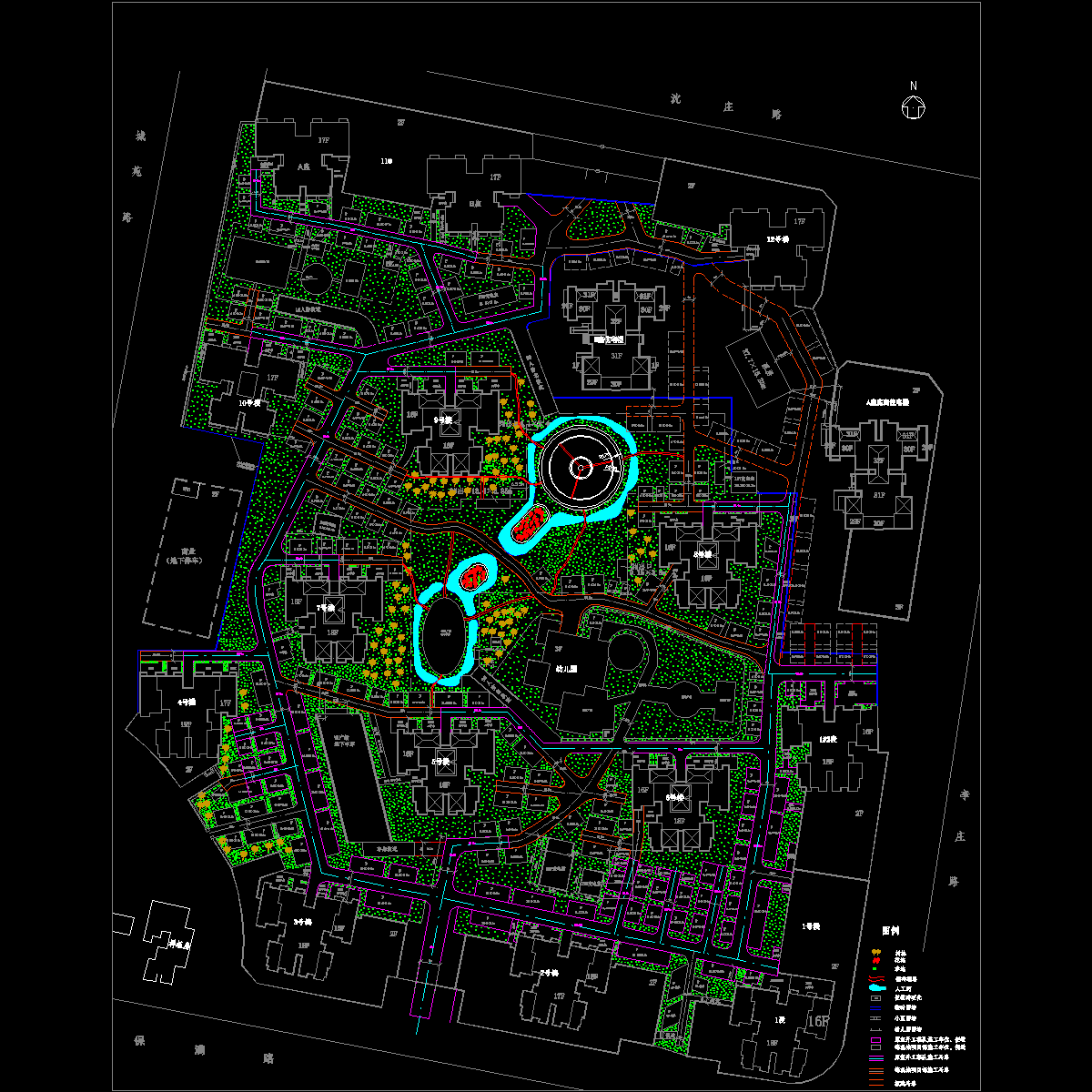

锦观城中心景观详图.dwg

锦观城外线施工图（土建竣工图）.dwg

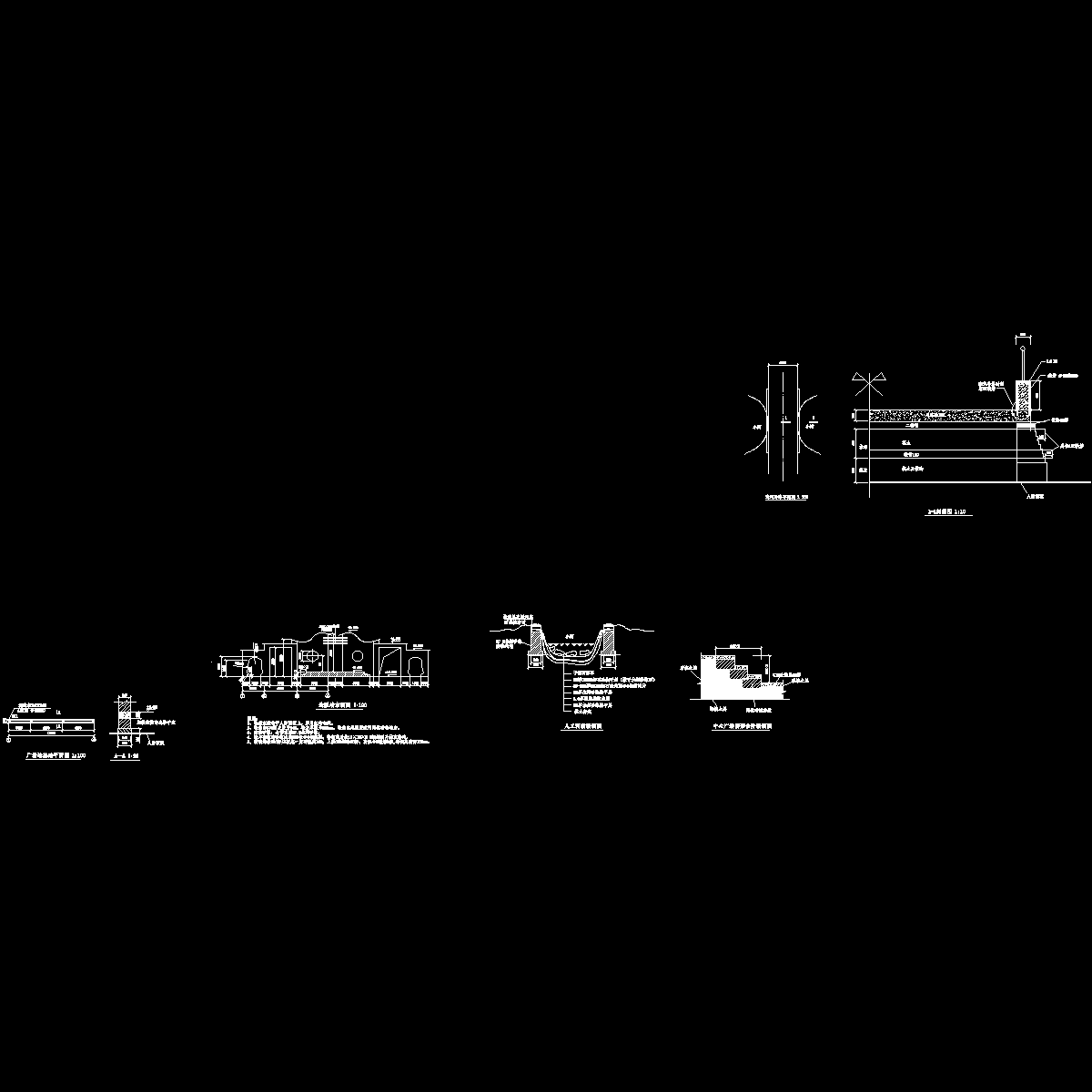

锦观城外线施工图（道路图）8.17.dwg

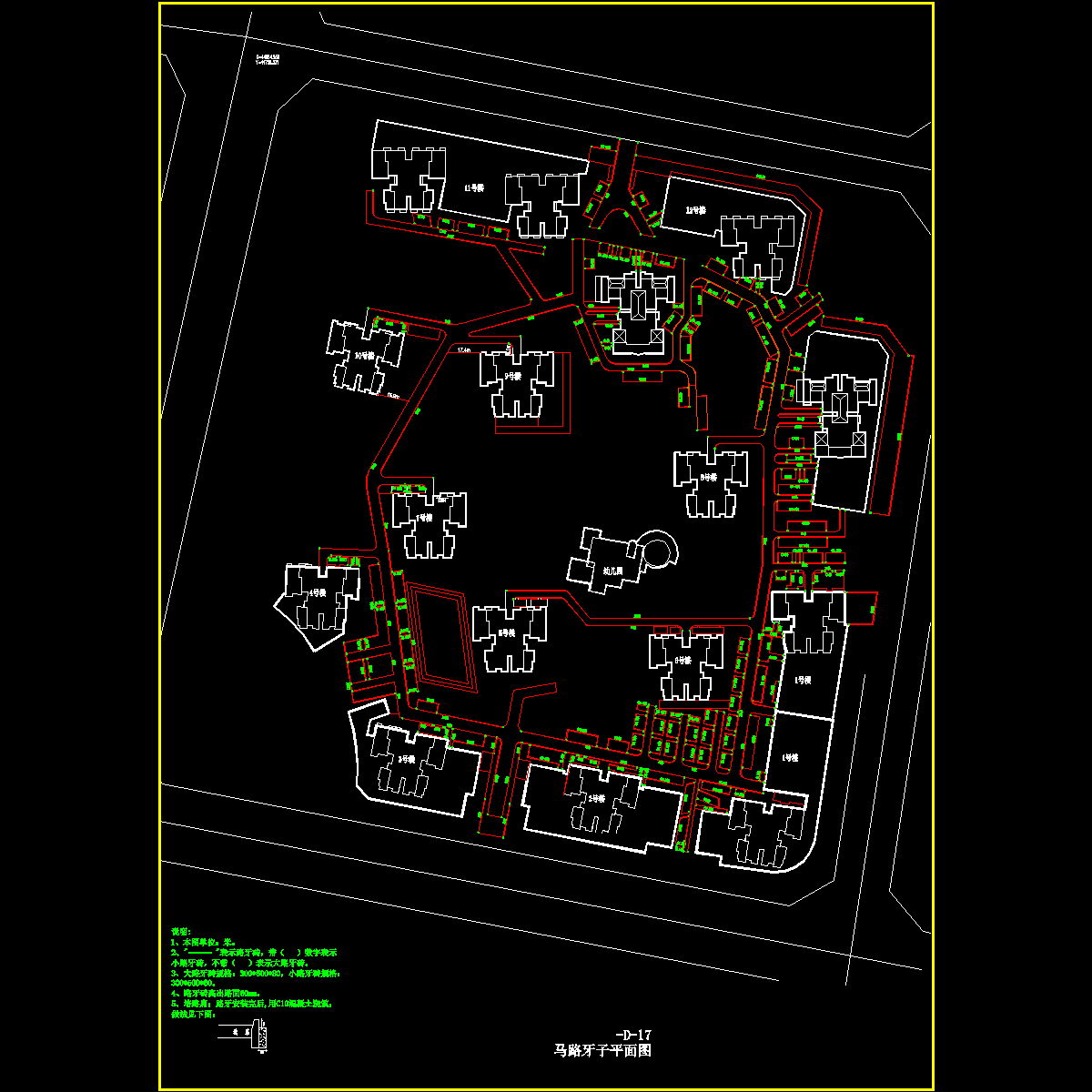

路牙子平面图.dwg

锦观城雨水图标.dwg

绿化用水平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
