市思南苑全套景观施工CAD大样图设计(法国PA)

[复制链接]

0

主题

0

帖子

875

积分

超级版主

Rank: 8Rank: 8

积分
875
发表于 2021-3-3 20:45:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 地形地貌:平地

  • 档次定位:高档居住区

  • 知名地产类型:居住区集中公园

  • 图纸设计深度 :施工图

  • 项目地址:上海

  • 图纸设计风格:现代风格

  • 图纸设计格式:CAD2000

  • 景观设施:亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,驳岸挡土墙,大门,树池花坛花钵,水景设计,停车场

附件详情

【上海】上海市思南苑全套 景观施工图 设计(法国PA) 目录:封面、资料目录、设计总说明、景观总平面分区索引图、分区 景观平面图 、分区景观铺装平面图、分区竖向总平面图、分区定位总平面图、分区室外布品总平面图、分区入口铺装索引平面图、分区入口竖向、尺寸定位平面图、水景剖立面节点详图等。

总平面图

sinan 照明平面图

网格总平面图

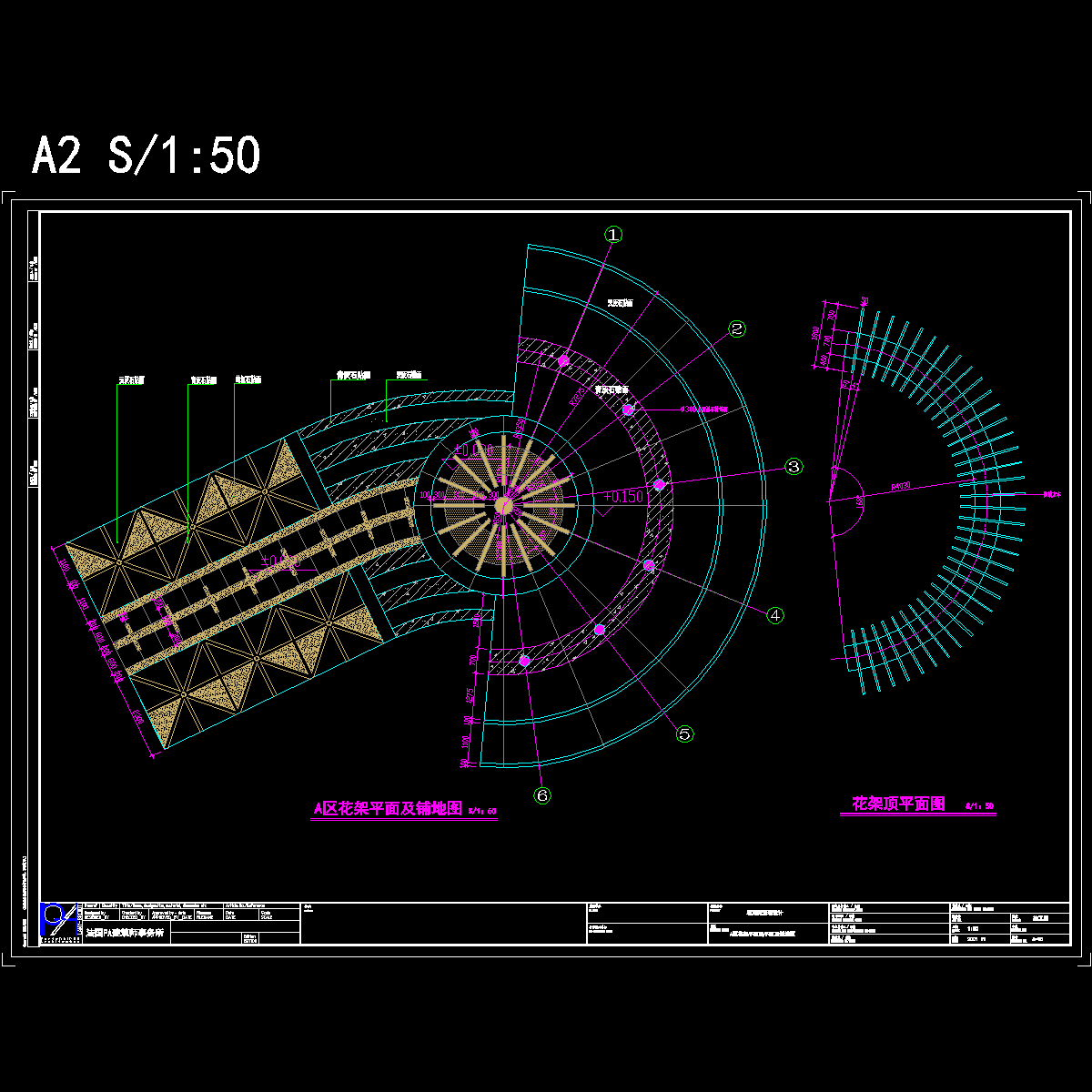

A区花架平面图及顶平面图

标志墙平立面图

地下车库出口

地下车库出口一

花架断面图及局部立面图

老乐场平立面图座椅立面图及街渠剖面图

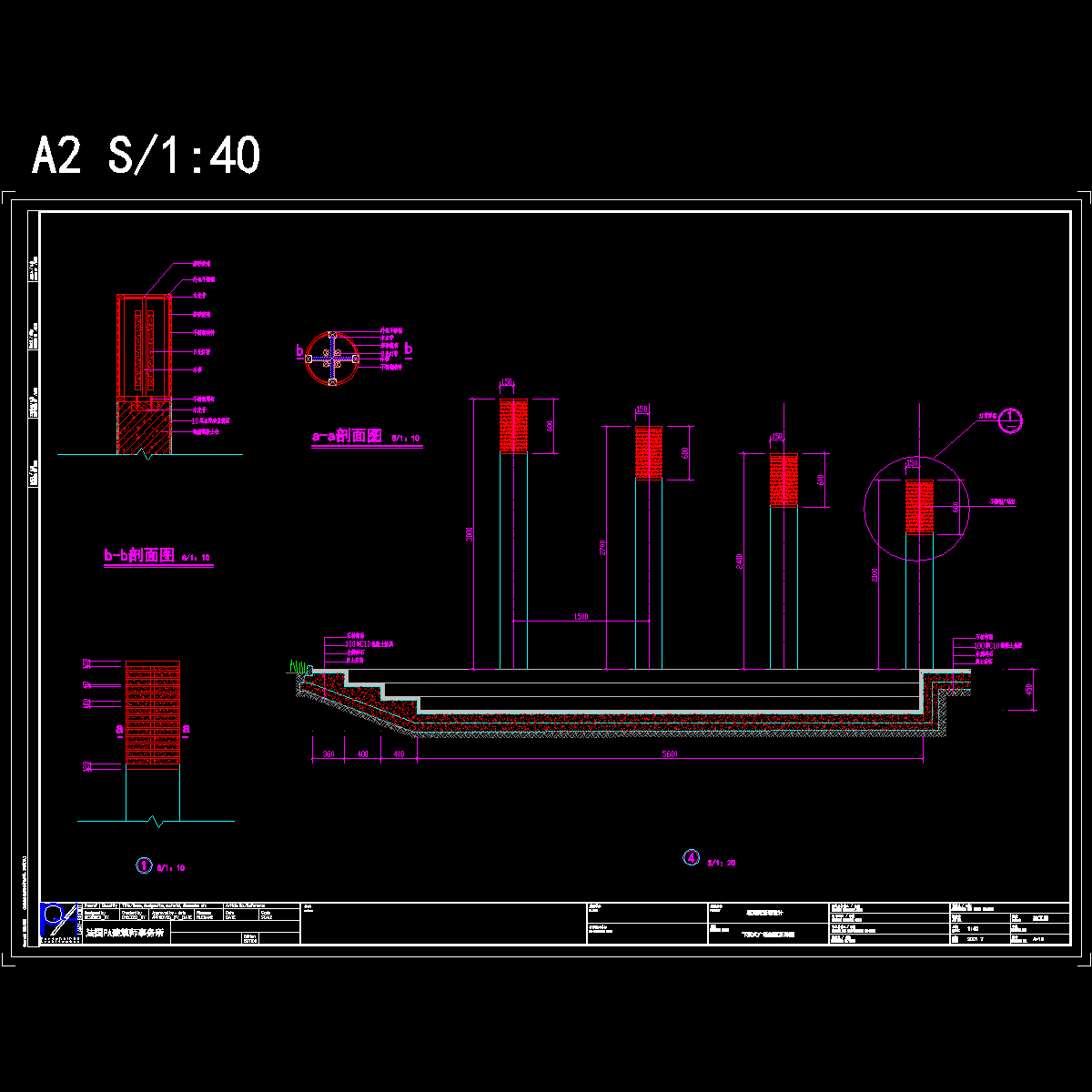

瀑布剖面图及报栏立面图节点大样图及砂坑断面图dwg

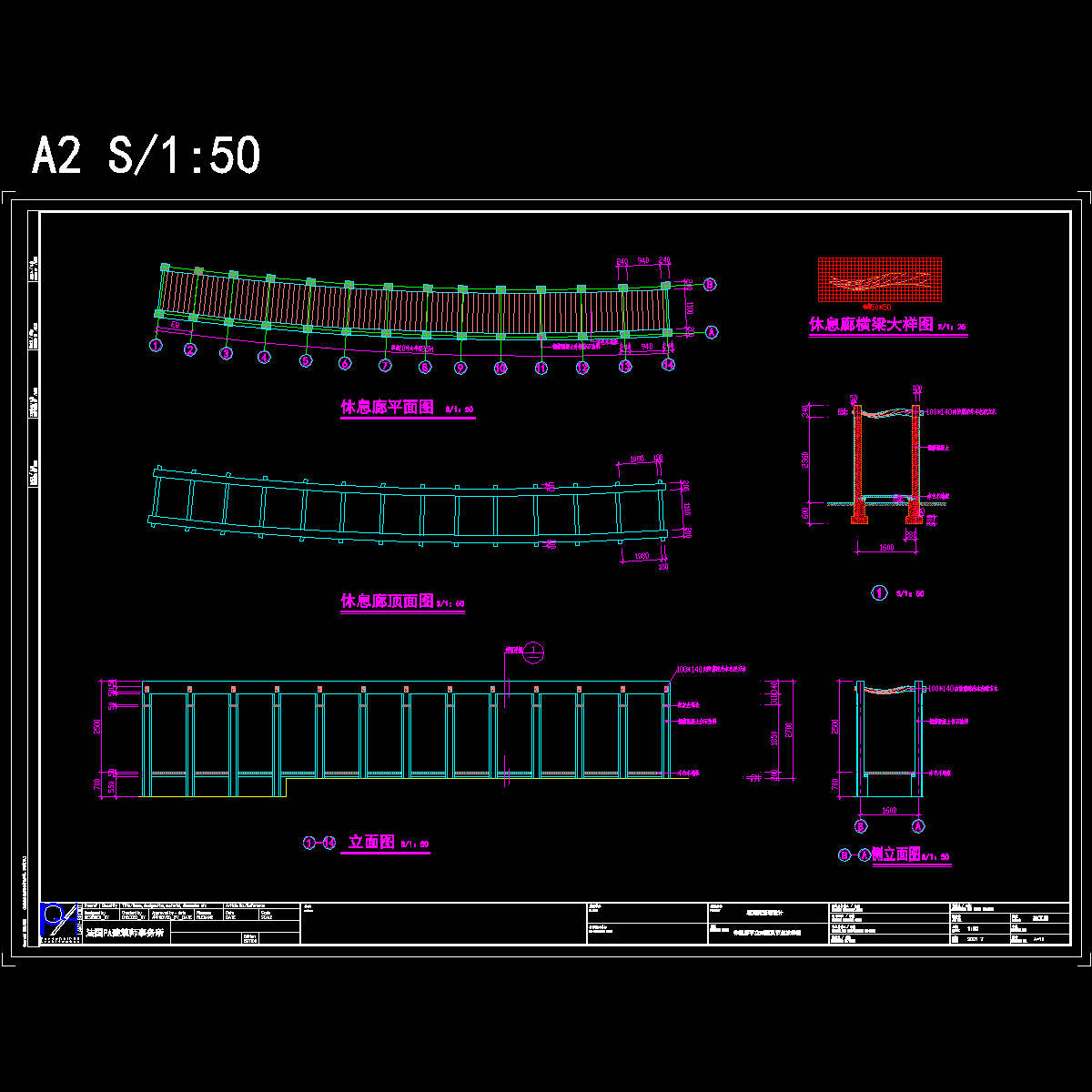

休息廊平立面图及顶平面图


a区花架平面图及顶平面图.dwg
a区花架平面图及顶平面图.dwg
sinan照明平面图.dwg
sinan照明平面图.dwg
下沉式广场剖面图.dwg
下沉式广场剖面图.dwg

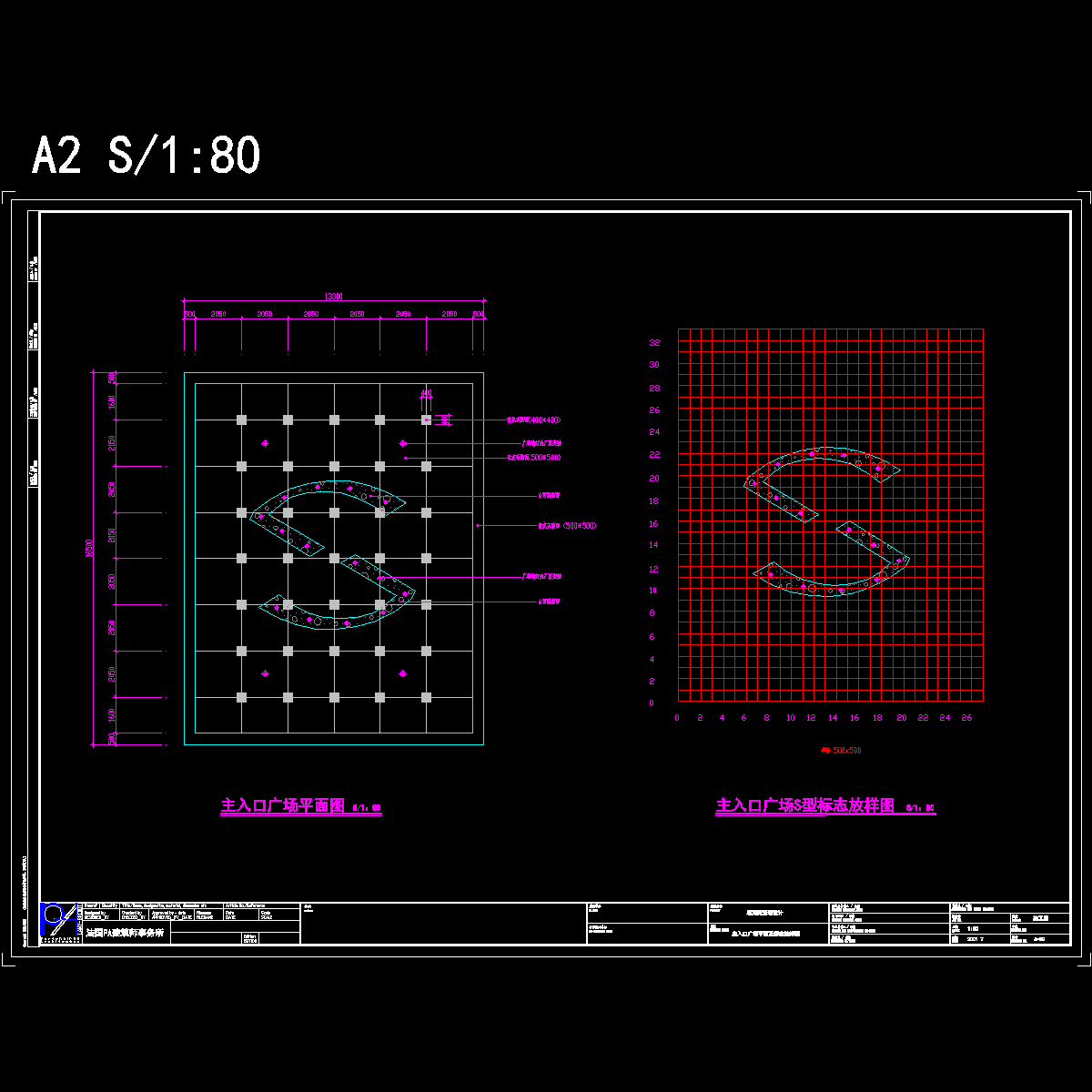

主入口广场平面图及标志放样图.dwg
主入口广场平面图及标志放样图.dwg
休息廊平立面图及顶平面图.dwg
休息廊平立面图及顶平面图.dwg

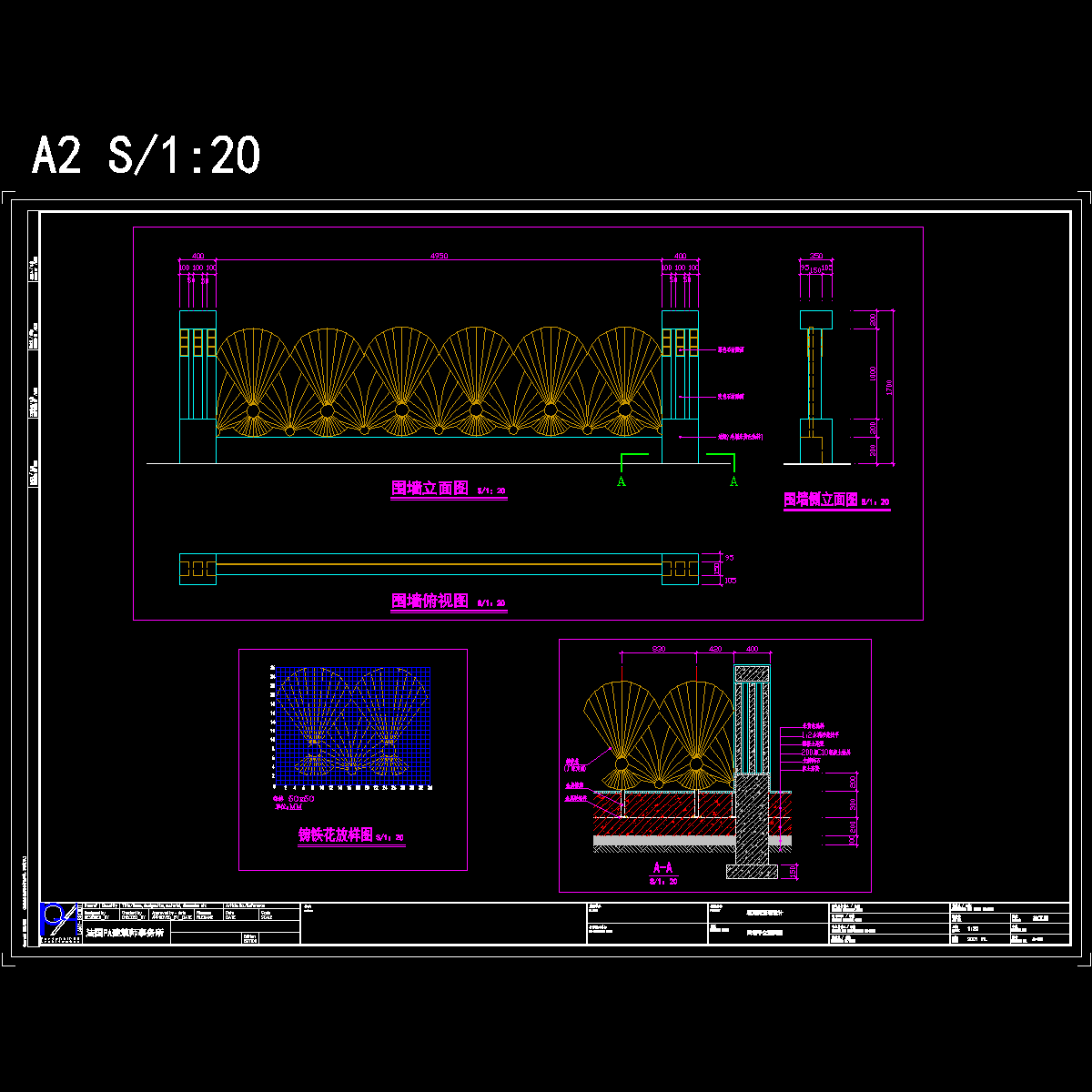

围栏平立(new).dwg
围栏平立(new).dwg
地下车库出口.dwg
地下车库出口.dwg
小桥剖面图及水景垂直岸斜岸及地板路面断面图.dwg
小桥剖面图及水景垂直岸斜岸及地板路面断面图.dwg
思南总平面new.dwg
思南总平面new.dwg
思南树种图.dwg
思南树种图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew2ff2ddf21esw1s.zip

4.57 MB

下载  售价: 100 积分    赚积分
