2层高级高尔夫球会A型别墅样板房建筑施工CAD图纸

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：独栋别墅
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目地址：广东
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：770.1平方米
• 容积率：0.45平方米
• 建筑高度：7.9m
• 地上层数：2层
• 效果图：无

附件详情

工程名称：A型别墅样板房
建设地点：xxx高尔夫球会
建设单位：xx房地产开发有限公司
使用功能：别墅
建筑类别及耐火等级 ：二类， 耐火等级为二级
抗震设防烈度 ：7度
建筑耐久年限 ：二级50年
主要结构类型 ： 框架
A型别墅样板房建筑面积：770.1平方米
建筑层数：2
容积率：0.45
建筑总高度：7.9米
建筑层高：一层4.3米。

剖面

总图

侧立面图

总图

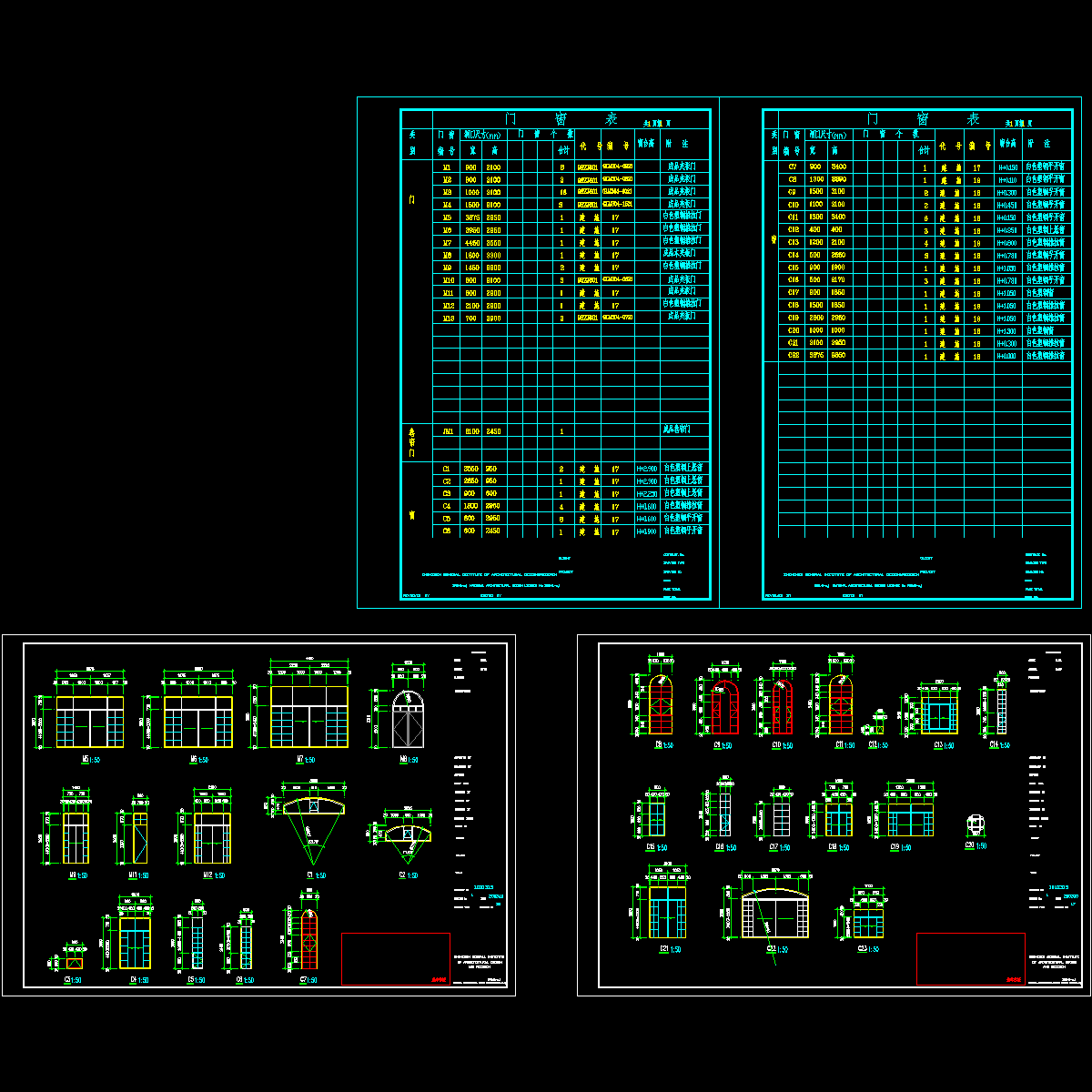

门窗详图.dwg

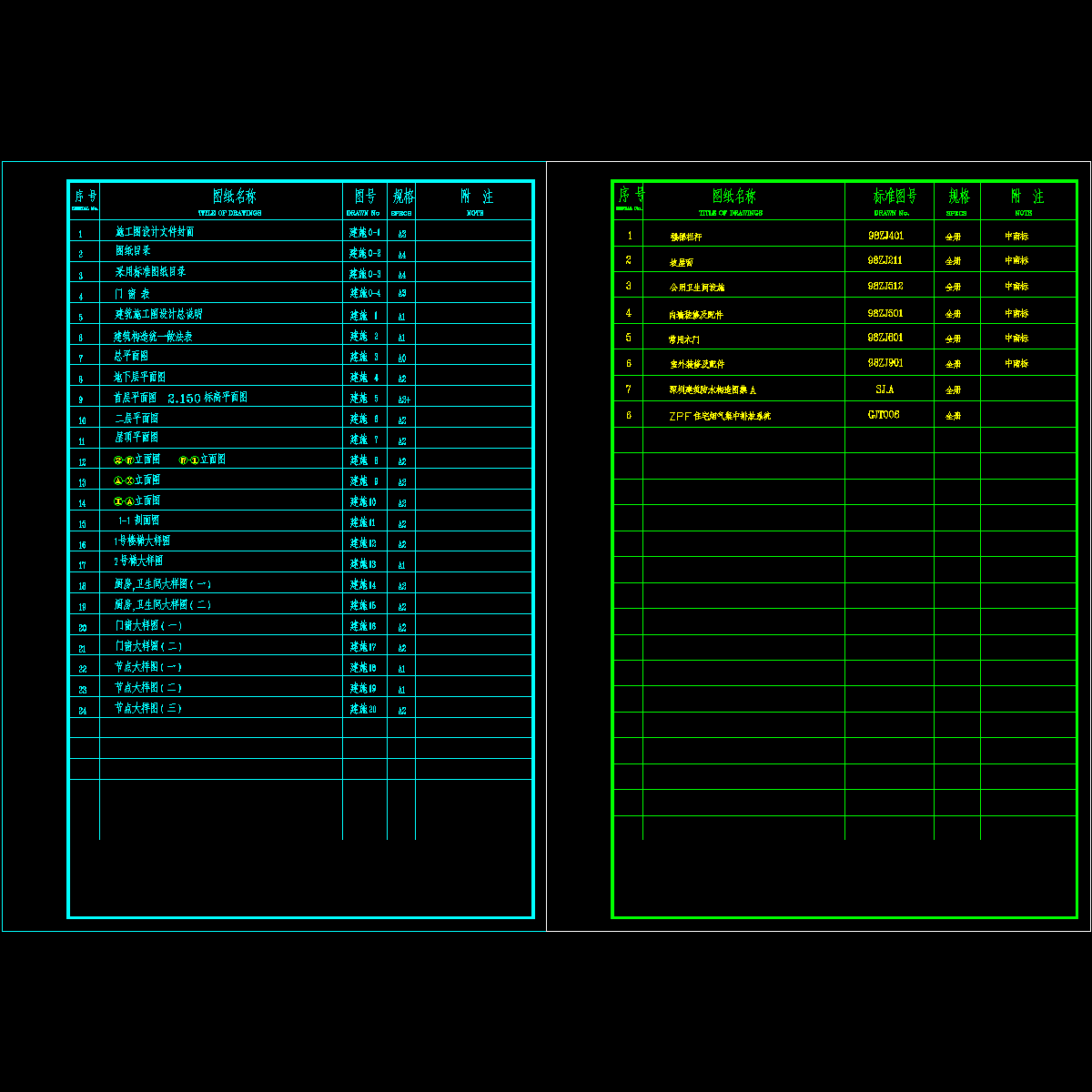

图纸目录.dwg

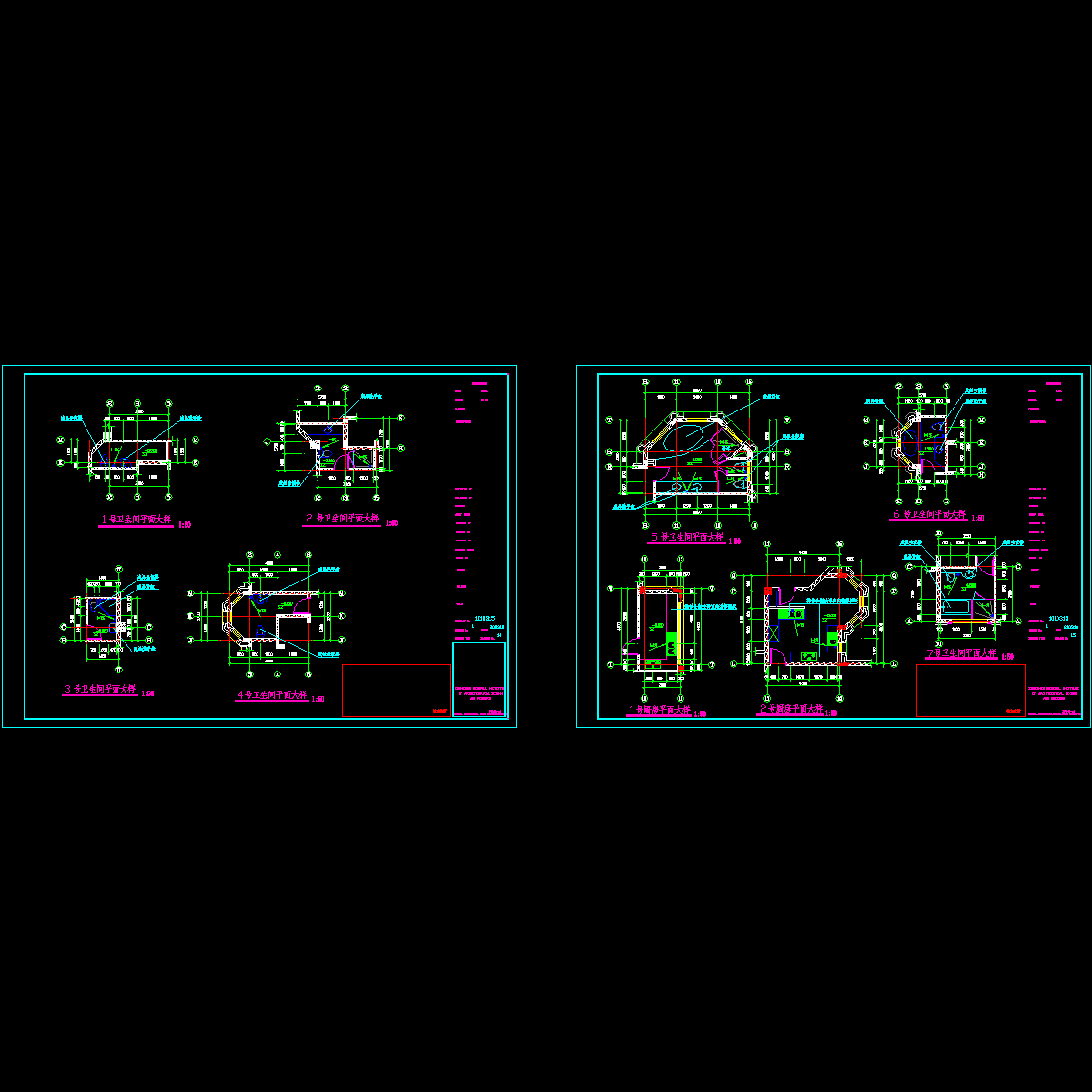

卫生间大样.dwg

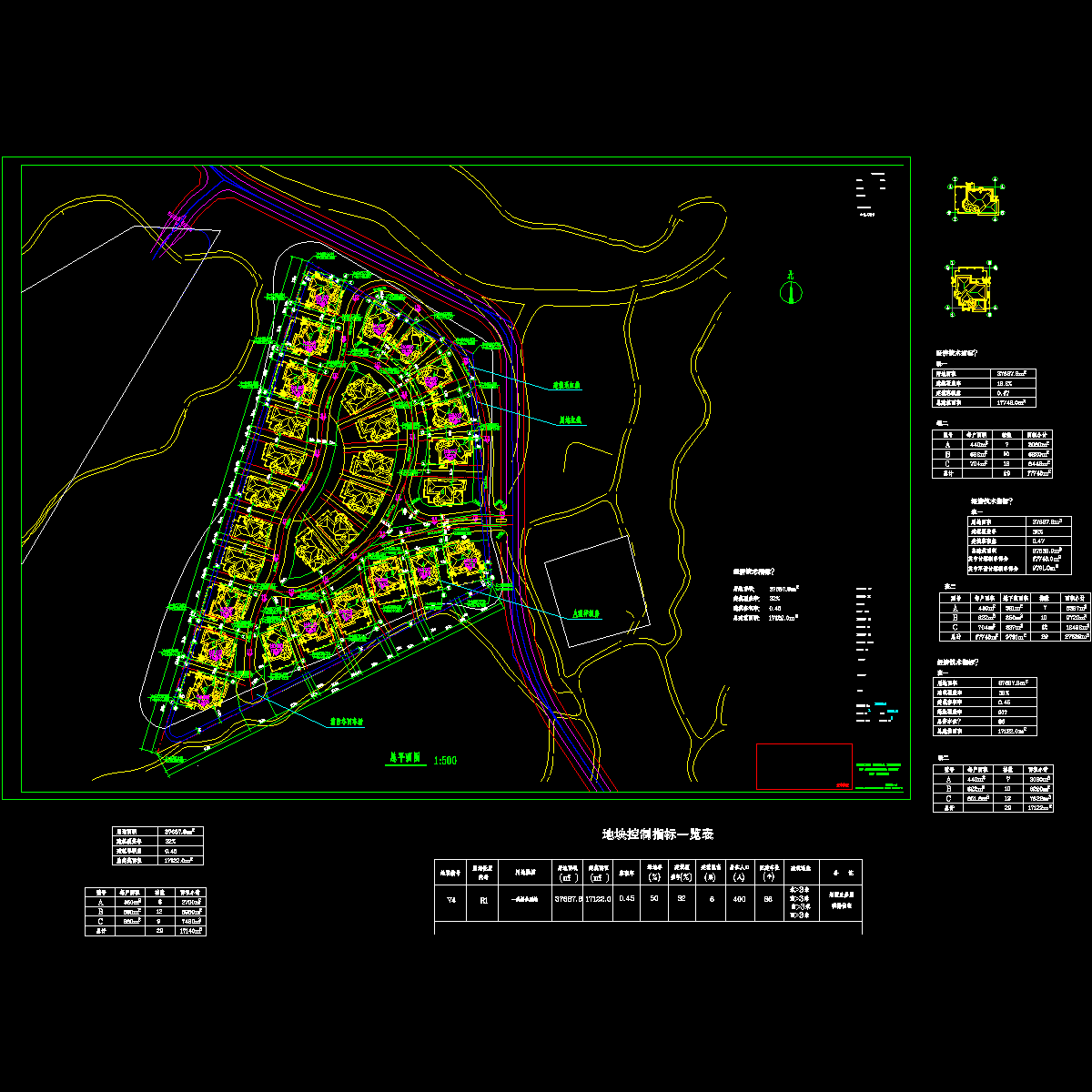

总平面.dwg

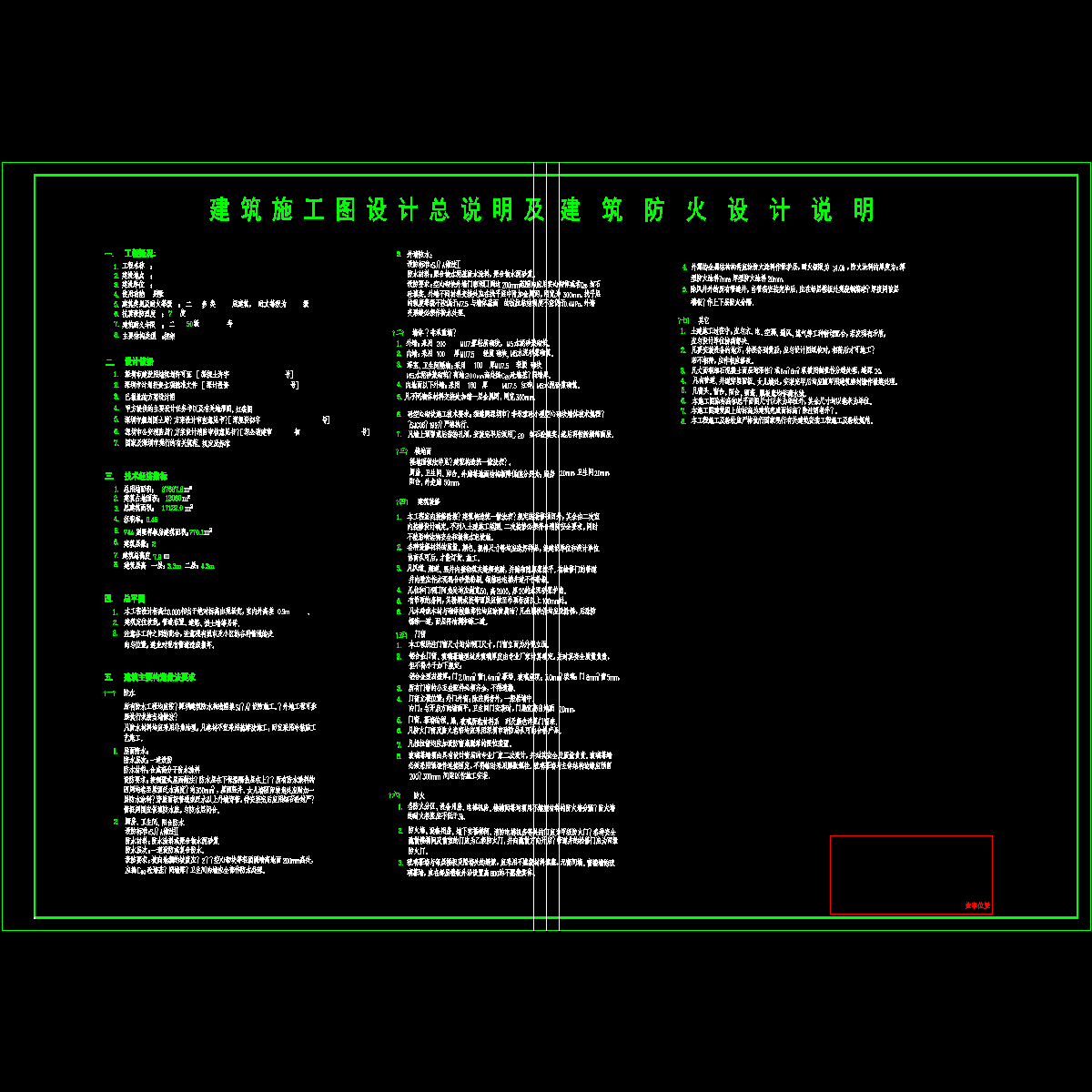

总说明.dwg

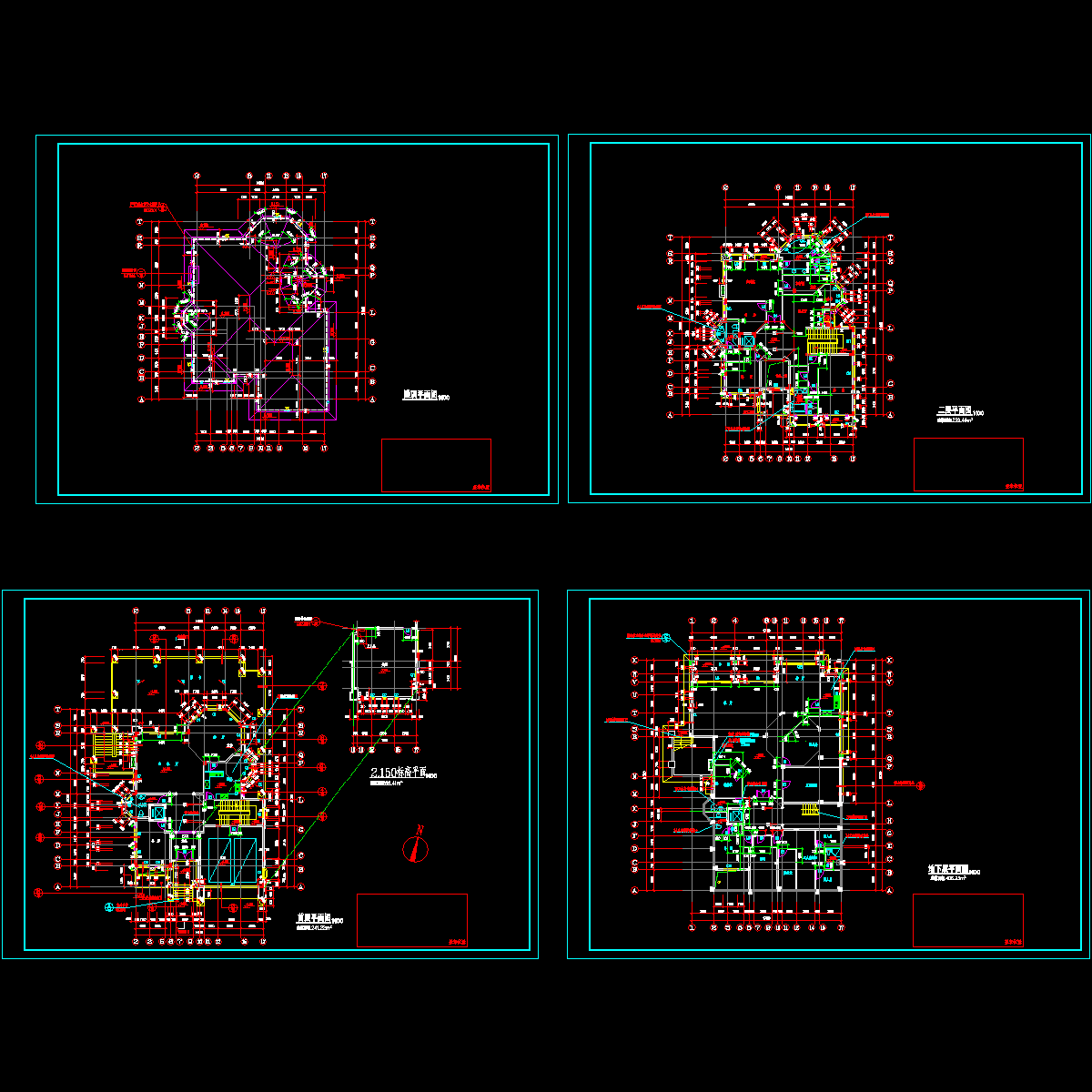

a平面图.dwg

封面.dwg

构造做法.dwg

节点大样图.dwg

立面，剖面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
