25层玻璃幕墙图纸深化建筑施工CAD图

[复制链接]

0

主题

0

帖子

1803

积分

超级版主

Rank: 8Rank: 8

积分
1803
发表于 2021-2-14 20:37:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 办公楼类型:写字楼
  • 建筑高度:高层建筑
  • 外立面材料:幕墙
  • 幕墙面板材料:玻璃幕墙
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:77388.59平方米
  • 地上层数:25层
  • 地下层数:4层
  • 效果图:无

附件详情

1、项目名称:xxx科技中心外幕墙工程
2、建设地点:深圳高新区中区深xxx-01地块
3、建设单位:深圳市xxx科技股份有限公司
4、设计单位:深圳市xxxx建筑设计顾问有限公司
5、项目概要:总建筑面积77388.59平方米;地下四层,地上共25层,现浇钢筋混凝土框架-核心筒结构体系。

幕墙玻璃采用国产优质产品,具体厚度规格如下:
1、凸面玻璃幕墙后有实体墙位置: 8mm单层无色透明钢化玻璃
2、凸面玻璃幕墙后无实体墙位置: 6 12A 6(LOW-E)mm 高透无色钢化中空玻璃
3、凹面玻璃幕墙后有实体墙位置: 8mm单层浅绿色钢化玻璃
4、凹面玻璃幕墙后无实体墙位置: 6 12A 6(LOW-E)mm 浅绿色钢化中空玻璃
5、顶部竖向四条凹处: 6 12A 6mm 绿色反射镀膜钢化中空玻璃
6、标高95.2m以上玻璃: 6 1.52PVB 6mm透明夹胶钢化玻璃
7、次入口雨蓬玻璃: 12 1.52PVB 12mm透明夹胶钢化玻璃
8、主入口雨蓬玻璃: 上部: 10mm磨砂钢化玻璃
下部: 10 1.52PVB 10mm彩釉夹胶钢化玻璃



2

3

4

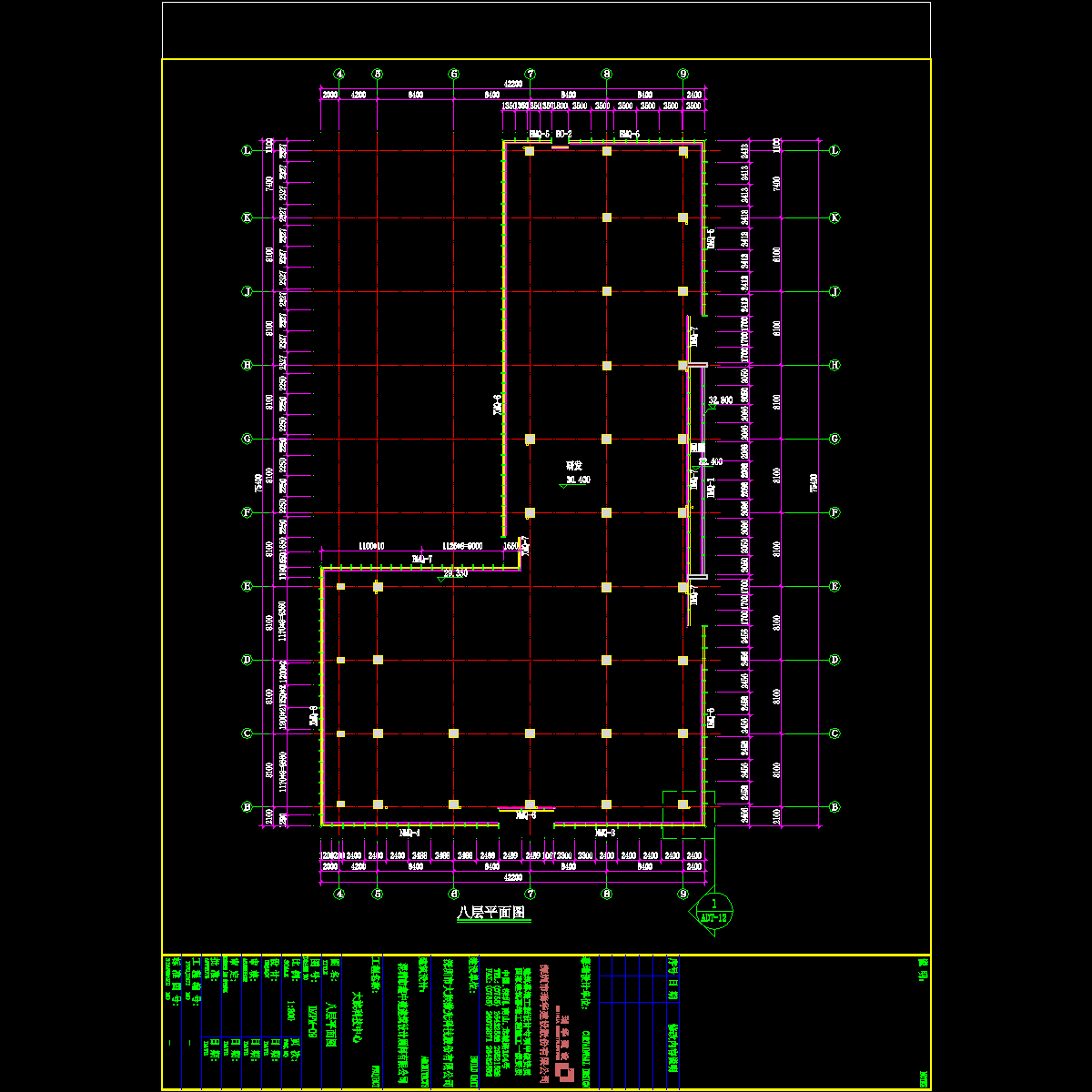

八层平面图.dwg
八层平面图.dwg

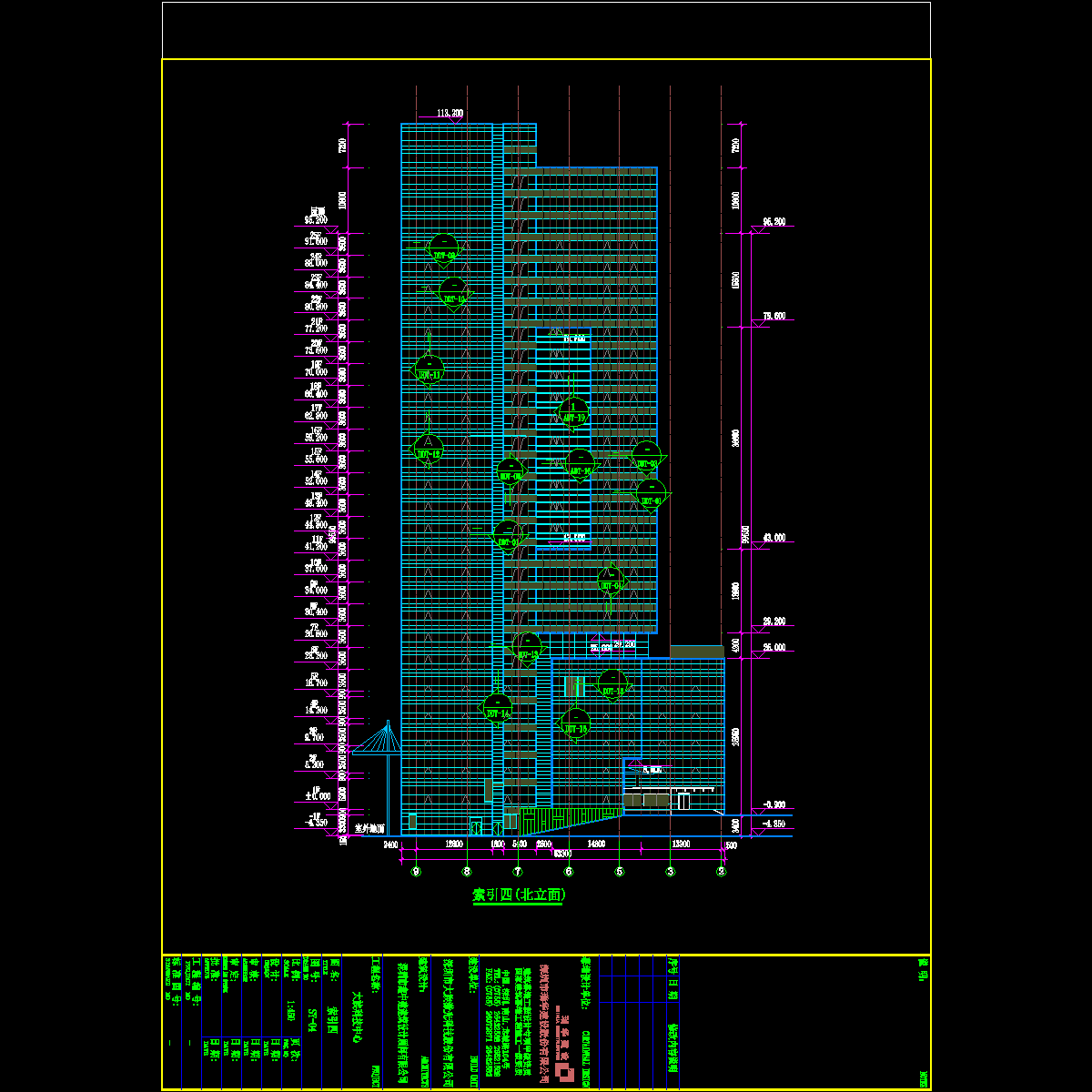

北立面.dwg
北立面.dwg
不锈钢明框幕墙.dwg
不锈钢明框幕墙.dwg

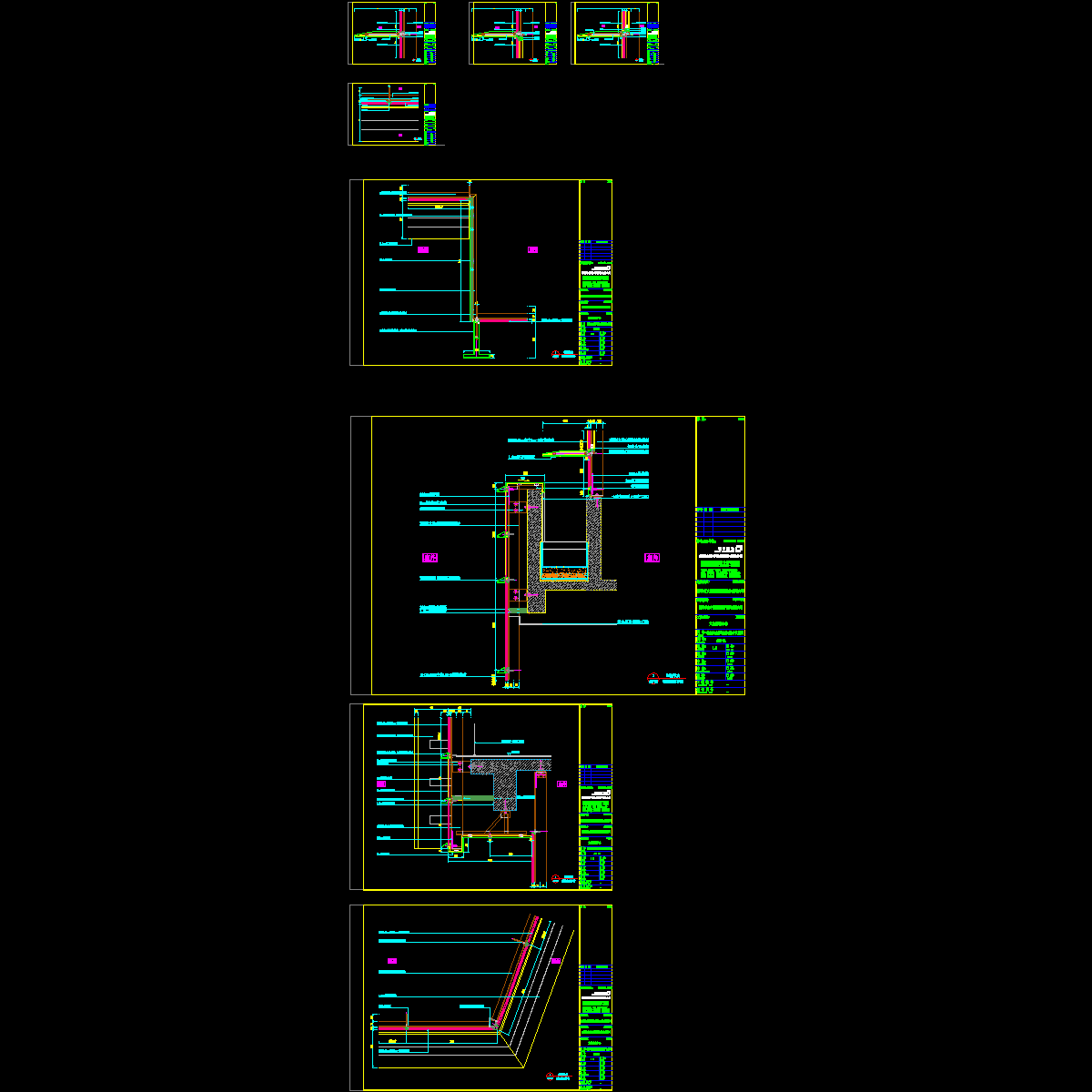

大样图(12.25).dwg
大样图(12.25).dwg

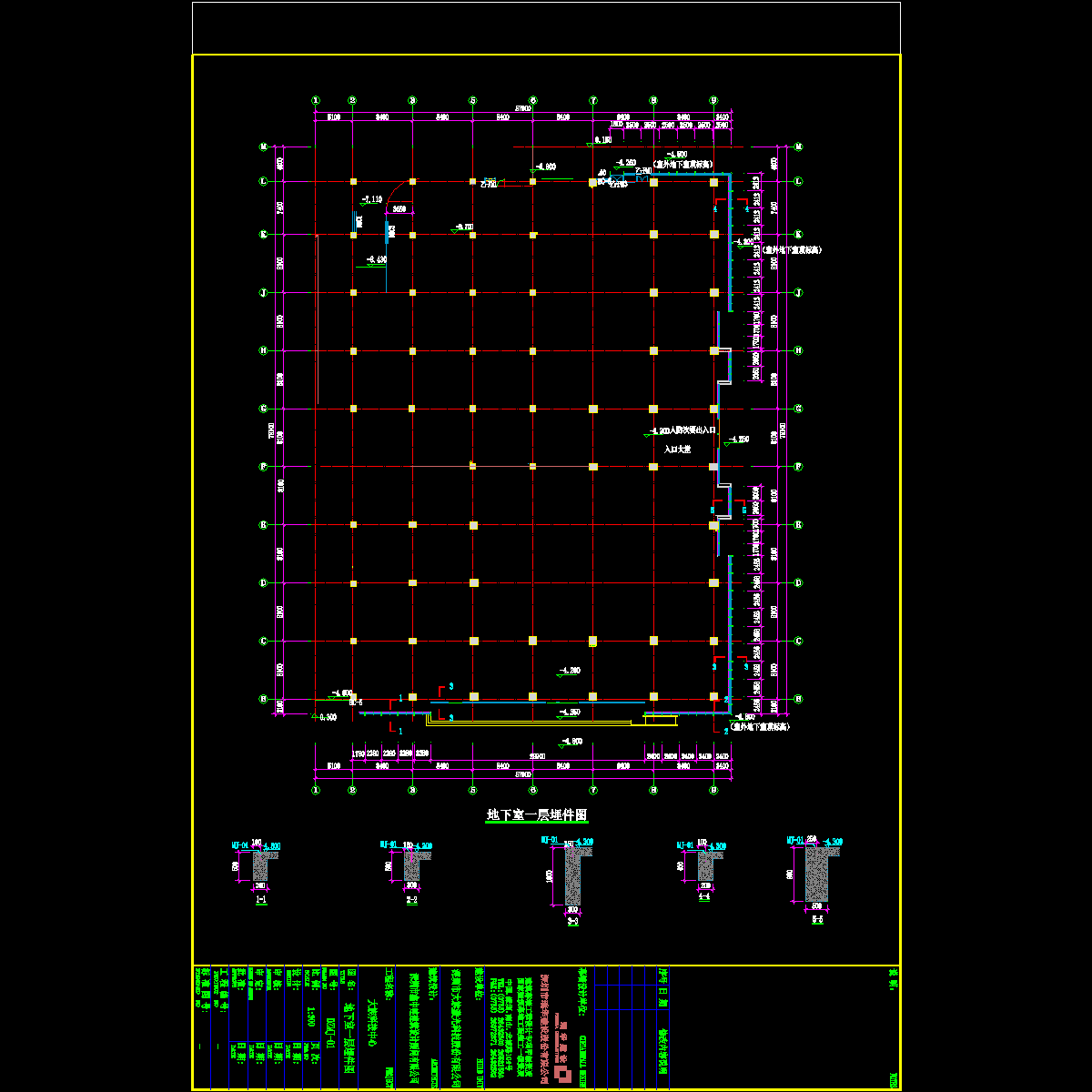

地下室一层埋件图.dwg
地下室一层埋件图.dwg

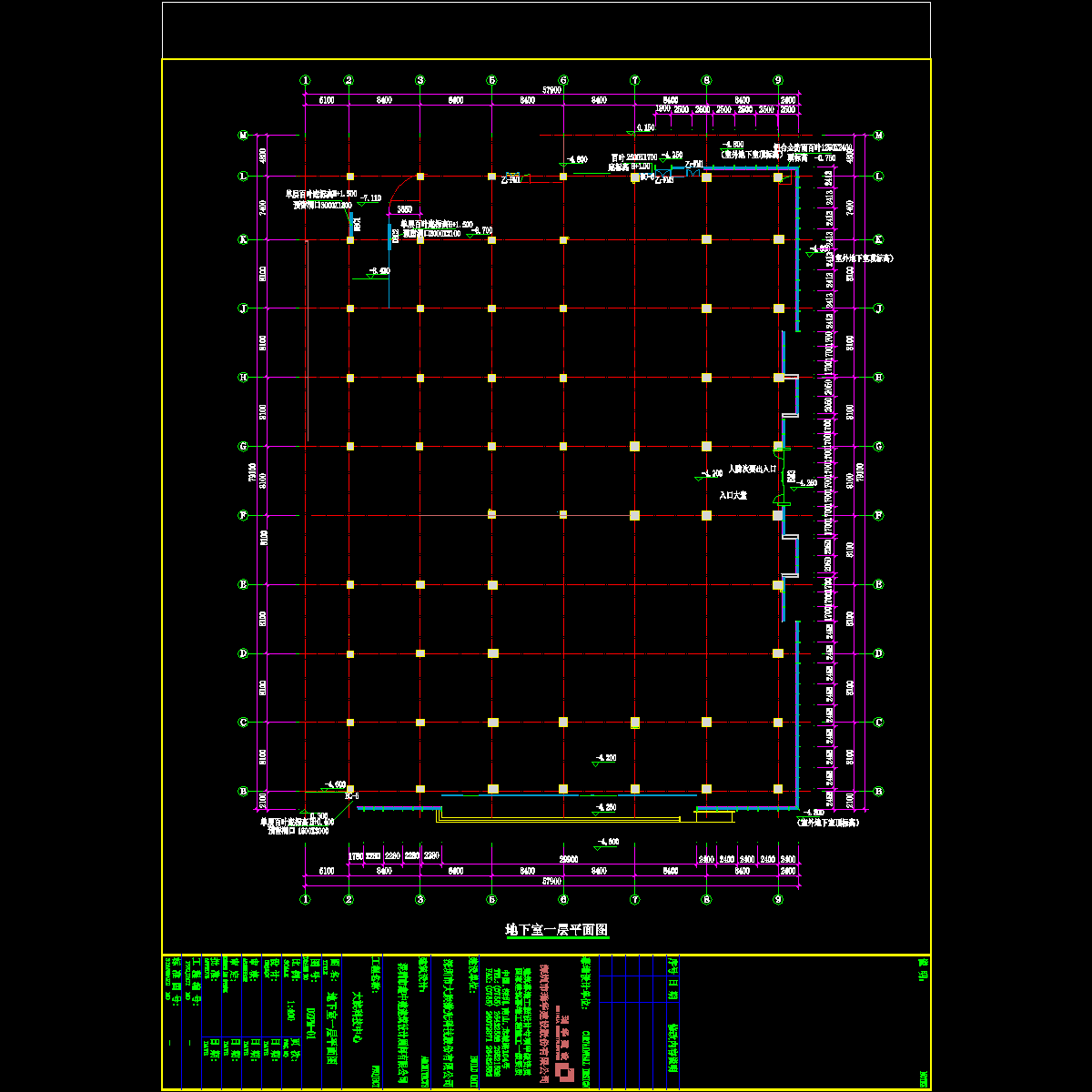

地下室一层平面图.dwg
地下室一层平面图.dwg
东立面.dwg
东立面.dwg
二层埋件图.dwg
二层埋件图.dwg
二层平面图.dwg
二层平面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew21ccdcs1d1fw1w.rar

13.32 MB

下载  售价: 100 积分    赚积分
