嵌入式免取卡停车管理系统和智能寻车及引导一体化系统工程设计CAD图纸26张

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 参考图纸：26张
• 设计年代：近代
• 项目地址：福建

附件详情

• 1、设计说明；
• 2、单车道（带岗亭）线缆敷设图；
• 3、单车道（无岗亭）线缆敷设图；
• 4、1进1出车道（带岗亭）线缆敷设图；
• 5、1进1出车道（无岗亭）线缆敷设图；
• 6、双出车道线缆敷设图；
• 7、双入车道线缆敷设图；
• 8、车道系统构成图；
• 9、网络构成图；
• 10、嵌入式智能控制机安装示意图；
• 11、自动栏杆安装示意图；
• 12、车牌识别立杆装配图；
• 13、车道摄像机立杆装配图；
• 14、费额显示器安装示意图；
• 15、车位提示屏安装示意图（可选）；
• 16、线圈敷设图；
• 17、天线立杆L型（5米）；
• 18、天线立杆L型（3.5米）；
• 19、天线立杆T型（5米）；
• 20、天线立杆T型（3.5米）；
• 21、天线支架T型；
• 22、侧装天线立杆；
• 23、智能寻车及引导一体化系统工程设计说明；
• 24、系统构成图（不带存储）；
• 25、系统构成图（带存储）；
• 26、车位引导显示器示意图；
• 27、安装说明及工程量清单。

附件详情

该附件为[福建]嵌入式免取卡停车管理系统和智能寻车及引导一体化系统工程设计图，共26张。
系统概述：免取卡停车场管理系统是利用微波技术、电子技术、计算机技术、通信和网络技术、传感技术、图像识别技术等高新技术设备和软件所组成的一个先进系统，系统主要基于射频识别技术(Radio Frequency Indentification，简称RFID)，以"电子标签"识别为主、车牌识别为辅，实现车辆的远距离、快速自动识别：入场车辆免取卡不停车通行；出场车辆行驶至收费岗亭时系统自动计费，免费车辆自动放行，真正实现免取卡、自由行的停车场收费新理念。
收费车道的设备主要包括嵌入式嵌入式智能控制机、高清车牌自动识别设备、车道摄像机、自动栏杆、费额显示器、RFID读写天线、环形线圈、收费电脑以及辅助设施等，实现数据采集、外设控制、数据上传及收费等功能。
后台服务管理系统设备主要由系统服务器、管理工作站等设备组成，实现对车辆出入场数据、财务管理、各类数据查询、统计以及报表管理、人员管理、和稽核管理等功能。
一路智能寻车及引导一体化系统是通过在停车场的停车位上前方安装高清/超高清视频车位检测器，对停车位的图像信息实时抓拍，并将抓拍到的车位图像信息通过处理、进行车牌识别，再通过网络把抓拍图片、识别后的车牌号码及车位状态传输给到服务器数据库中进行统一管理。服务器在接收到高清/超高清视频车位检测器发送的车位状态后，会进行数据处理，并将空车位数信息发送到LED屏进行显示，从而实现车位引导功能。
同时系统具备监控功能，可对实时视频进行存储，一般存储为3天。系统可监控到停车位，精细到车身，当发生车辆刮擦、偷盗事件时提供有效依据。当车主通过安装在车场入口处的自助寻车机输入自己汽车的车牌时，触摸屏接收指令后会调取服务器的数据，并在屏幕上显示车主当前所在的停车场地图，地图上会标明车主所处位子和其车辆所停放的位子。
在商场、购物中心等大型停车场内，车主在返回停车场时往往由于停车场空间大，环境及标志物类似、方向不易辨别等原因，容易在停车场内迷失方向，寻找不到自己的车辆。一路智能寻车及引导一体化通过视频图像处理技术，实现了通过车牌号输入，显示车主及车辆所处的位置，帮助顾客尽快找到车辆停放位置。
设计内容：本方案是在XXX大厦建立一套免取卡不停车收费管理系统，共有XX条车道：XX条入口车道，位于XX，XX条出口车道，位于XX。每个嵌入式嵌入式智能控制机敷设4芯光缆或网络线至后台管理中心。

嵌入式免取卡停车管理系统

1进1出车道(无岗亭)线缆敷设图

停车诱导及反向视频寻车系统

停车诱导及反向视频寻车系统图标准图纸.dwg

嵌入式收费系统标准图纸.dwg

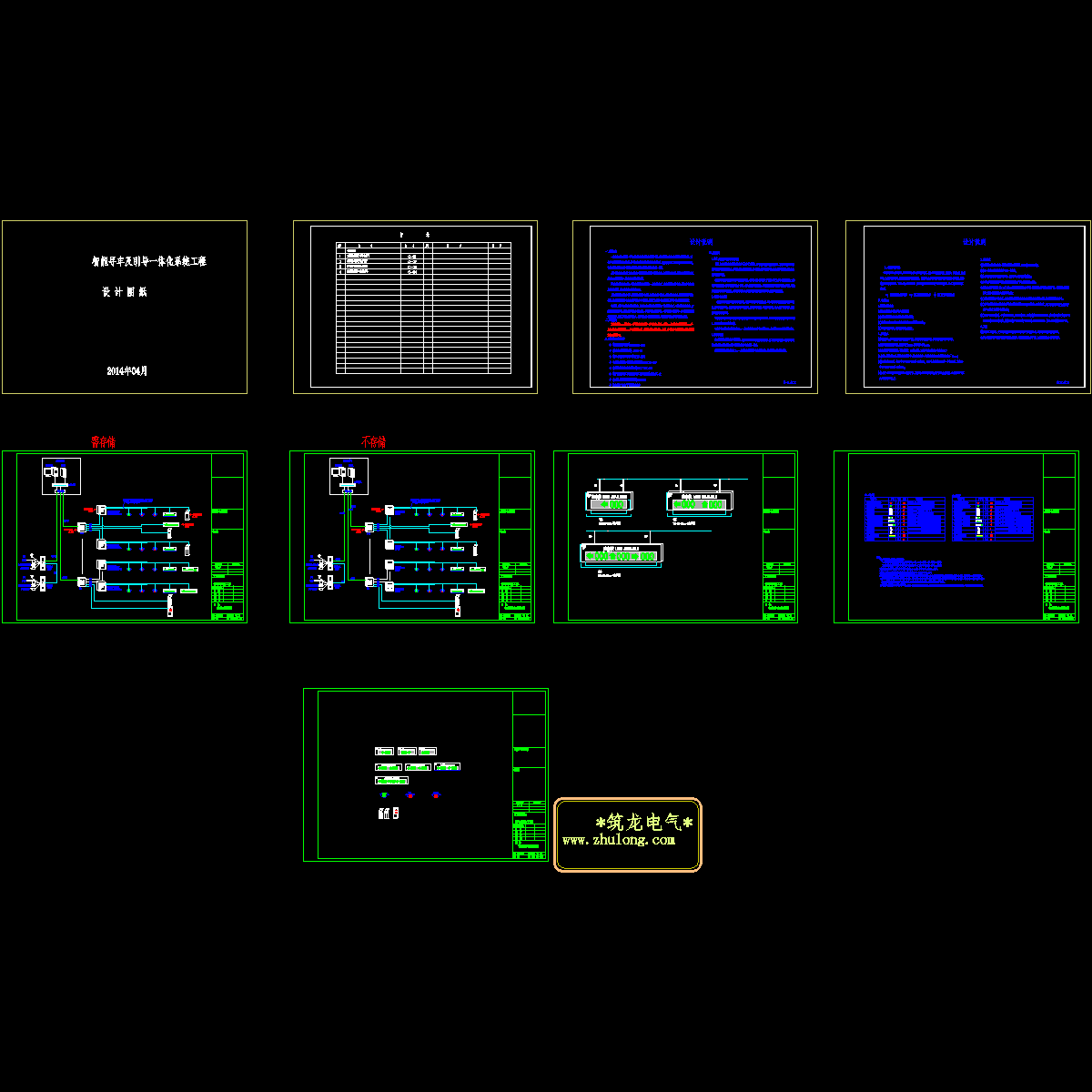

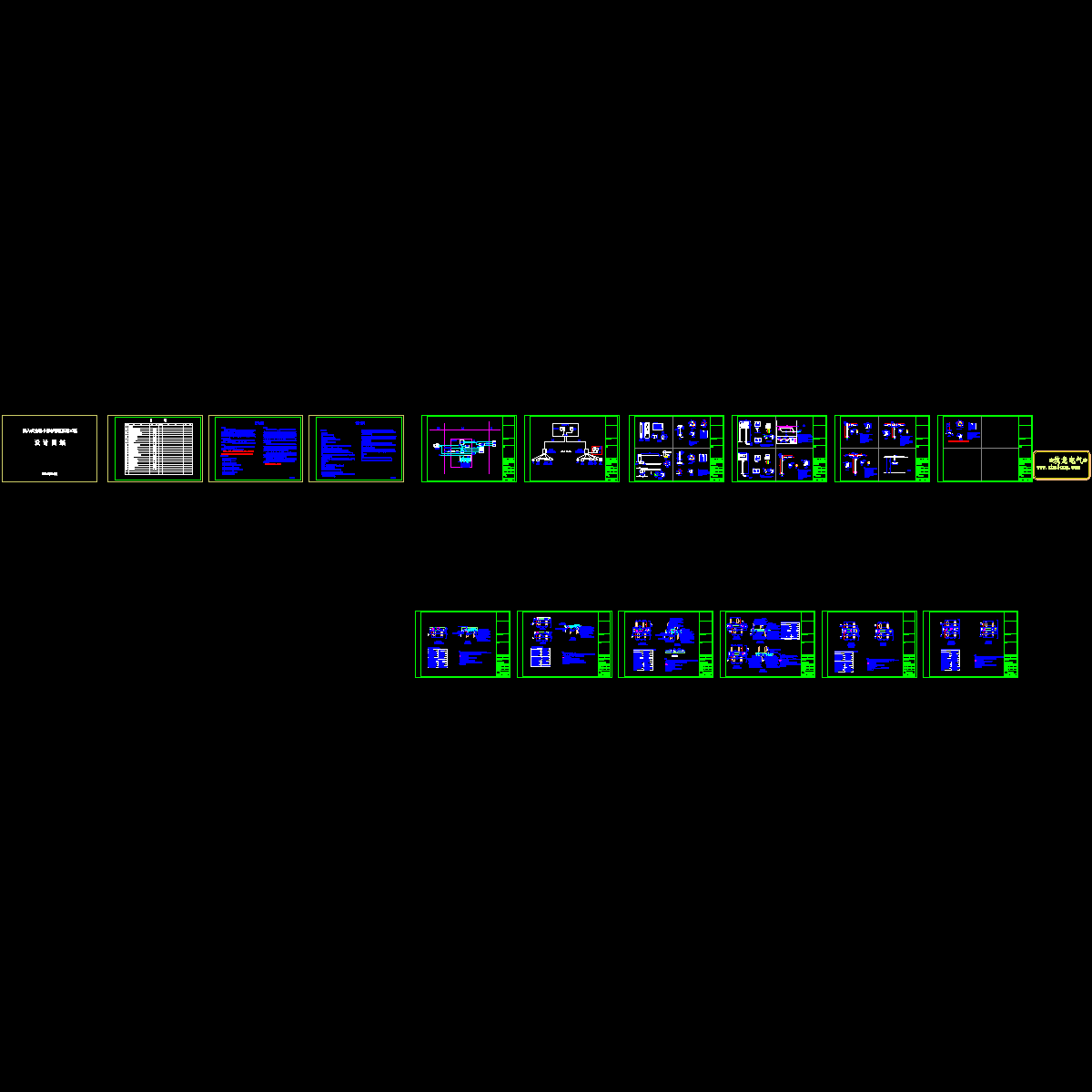

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
