一份单层体育馆电气CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑设计面积：3172.16平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：8张
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：云南
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 1、电气设计说明
• 2、照明配电系统图
• 3、 配电箱系统 图
• 4、 照明平面图
• 5、应急照明平面图
• 6、 防雷平面图

附件详情

该附件是某体育馆电气施工图纸，总共8张。
该项目位于云南。该项目为市老年活动中心的体育馆单体建筑设计，建筑主要分两大空间：篮球兼羽毛球馆和网球馆。篮球兼羽毛球馆建筑设计面积：916.06平方米，网球馆建筑设计面积：1464.20平方米，其它附属管理用房建筑设计面积：791.9平方米，总建筑设计面积：3172.16平方米。建筑层数场馆为一层，其中篮球兼羽毛球馆建筑高度为：9.0M,网球馆建筑高度：15.0M均为建筑标高，建筑设计结构形式主要为全纲架结构。
设计范围：供电、照明、防雷、接地.等。

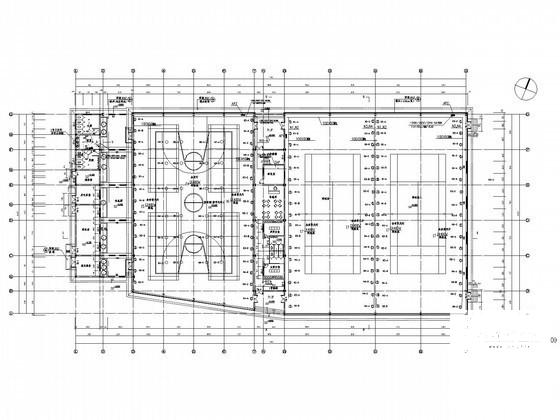

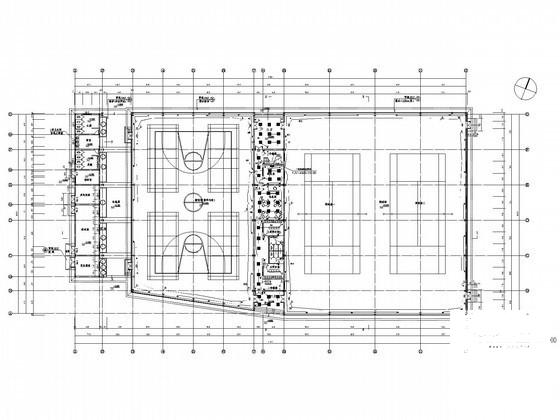

附属房场馆照明及应急照明平面图

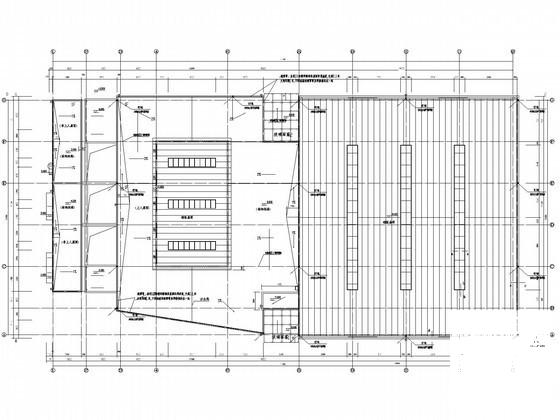

屋顶防雷平面图

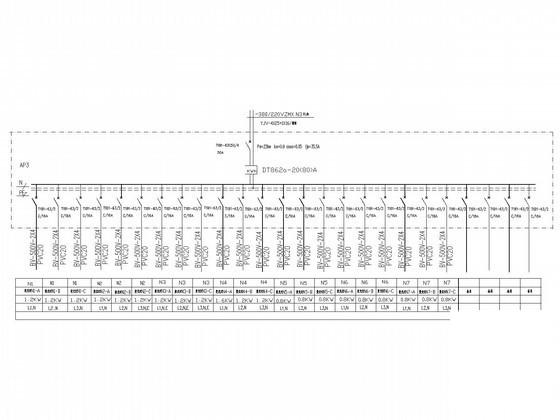

蓝球馆照明配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
