水电站导流洞工程施工设计CAD图纸

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• （一）施工总平面布置
• 施工总 平面布置图 (1/2)
• 施工总平面布置图(2/2)
• 下层施工支洞布置图
• 下层施工支洞支护设计图
• 施工支洞封堵图
• 风、水、电、通风及排水布置图
• 施工供电系统接线图
• 砂石、混凝土系统平面布置图
• 砂石加工系统工艺流程图
• 混凝土系统工艺流程图
• （二）导流洞进、出口及尾水出口工程施工
• 1#导流洞进口开挖支护施工布置平面图
• 1#导流洞及尾水出口开挖支护施工布置平面图
• 1#导流洞进口开挖支护分层纵剖图
• 1#导流洞及尾水出口开挖支护分层横剖图
• 1#导流洞及尾水出口开挖支护分层纵剖图
• 1#导流洞进、出口及尾水出口开挖支护方法示意图
• 1#导流洞进、出口开挖及尾水出口支护流水作业工艺布置示意图
• 典型梯段爆破布置图
• 1#导流洞闸室塔机布置示意图
• 导流隧洞进水塔混凝土浇筑分层示意图
• 闸室混凝土浇筑模板规划示意图（1/2）
• 闸室混凝土浇筑模板规划示意图（2/2）
• 进出口引渠混凝土浇筑分层图
• 进口引渠混凝土施工方法示意图
• （三）钻孔与灌浆工程施工
• 水泥灌浆集中制浆系统平面布置示意图
• 1#导流洞灌浆孔布置剖面图（1/2）
• 1#导流洞灌浆孔布置剖面图（2/2）
• 1#导流洞帷幕灌浆孔布置示意图
• 1#导流洞进口前期围堰防渗帷幕灌浆布置示意图
• 1#导流洞进口后期围堰防渗帷幕灌浆布置示意图
• 1#导流洞出口围堰防渗帷幕灌浆布置示意图
• 施工支洞堵头封堵回填灌浆埋管示意图
• 接缝灌浆管路埋设示意图
• 钻孔灌浆台车及变形观测结构示意图
• 制浆系统结构示意图
• 灌浆施工工艺流程图

附件详情

该项目施工导流采用全年围堰挡水，隧洞过流方式，布置1条初期导流洞即1#导流洞，布置在河左岸，平面上呈双弯道，洞身断面为城门洞型，断面净尺寸为15×19m（宽×高）。进口基底高程2257.00m，出口高程2247.00m，纵坡约为9.2‰。进水塔顶高程2308.00m，塔高51m。1#导流洞进口高程2261.0m，进口引渠长20.0m，引渠底板扩散角7°。进口闸室段长25m，闸室分为2孔，单孔尺寸为7.5×19.0m（宽×高）。导流洞洞身总长1522.614m，纵坡i=9.2‰。桩号0 743.243~0 803.243m设置导流洞堵头段。导流洞出口高程2247.0m，出口引渠长30.0m。
图纸含施工总平面布置、导流洞进、出口及尾水出口工程施工、金属结构制作及安装工程施工、钻孔与灌浆工程施工共46张图纸。

导流洞进、出口开挖支护流水作业工艺布置示意图

导流洞进口围堰平面布置及结构图

典型梯段爆破布置图

灌浆施工工艺流程图

进出水口混凝土施工图

导流洞帷幕灌浆孔布置示意图

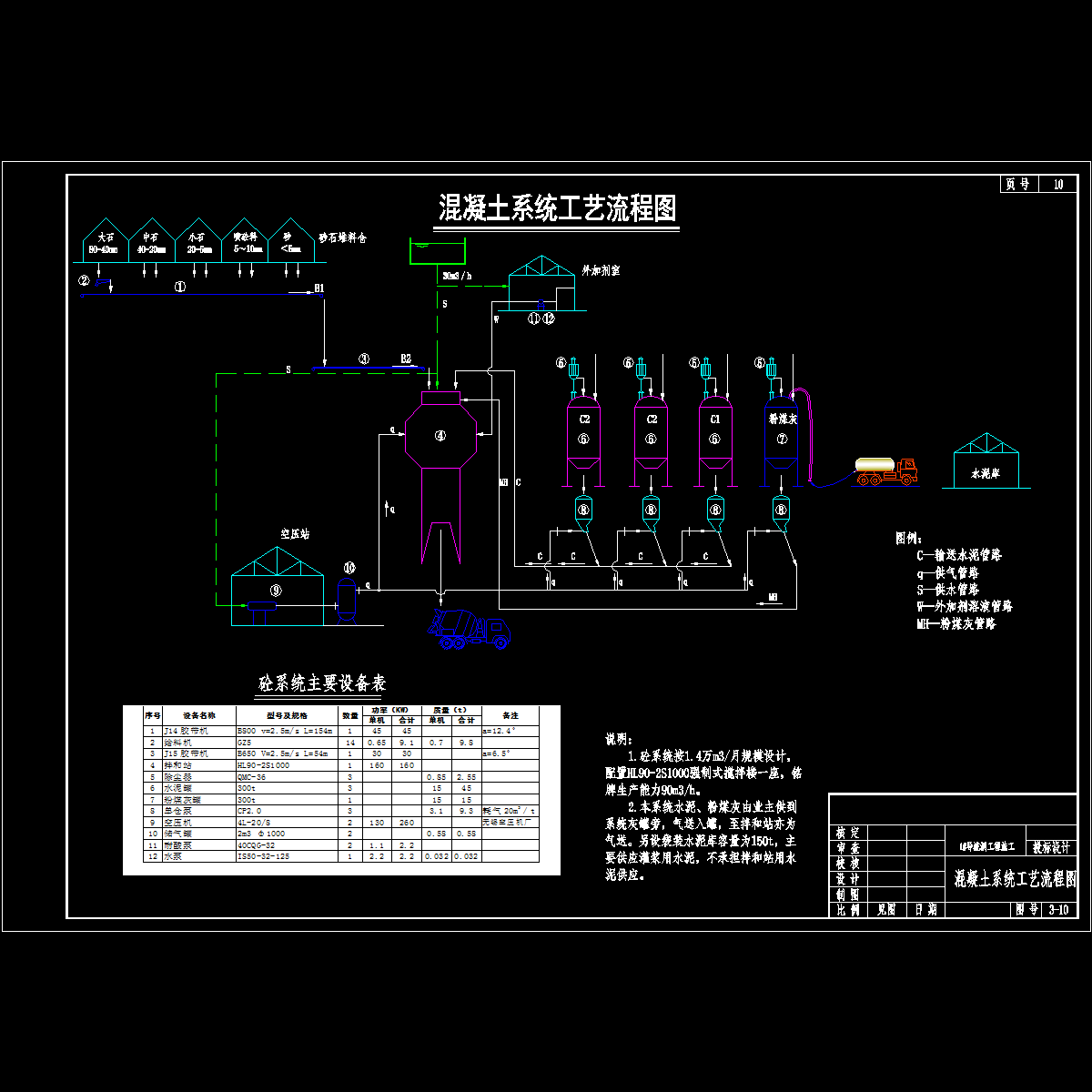

3-10 混凝土系统工艺流程图.dwg

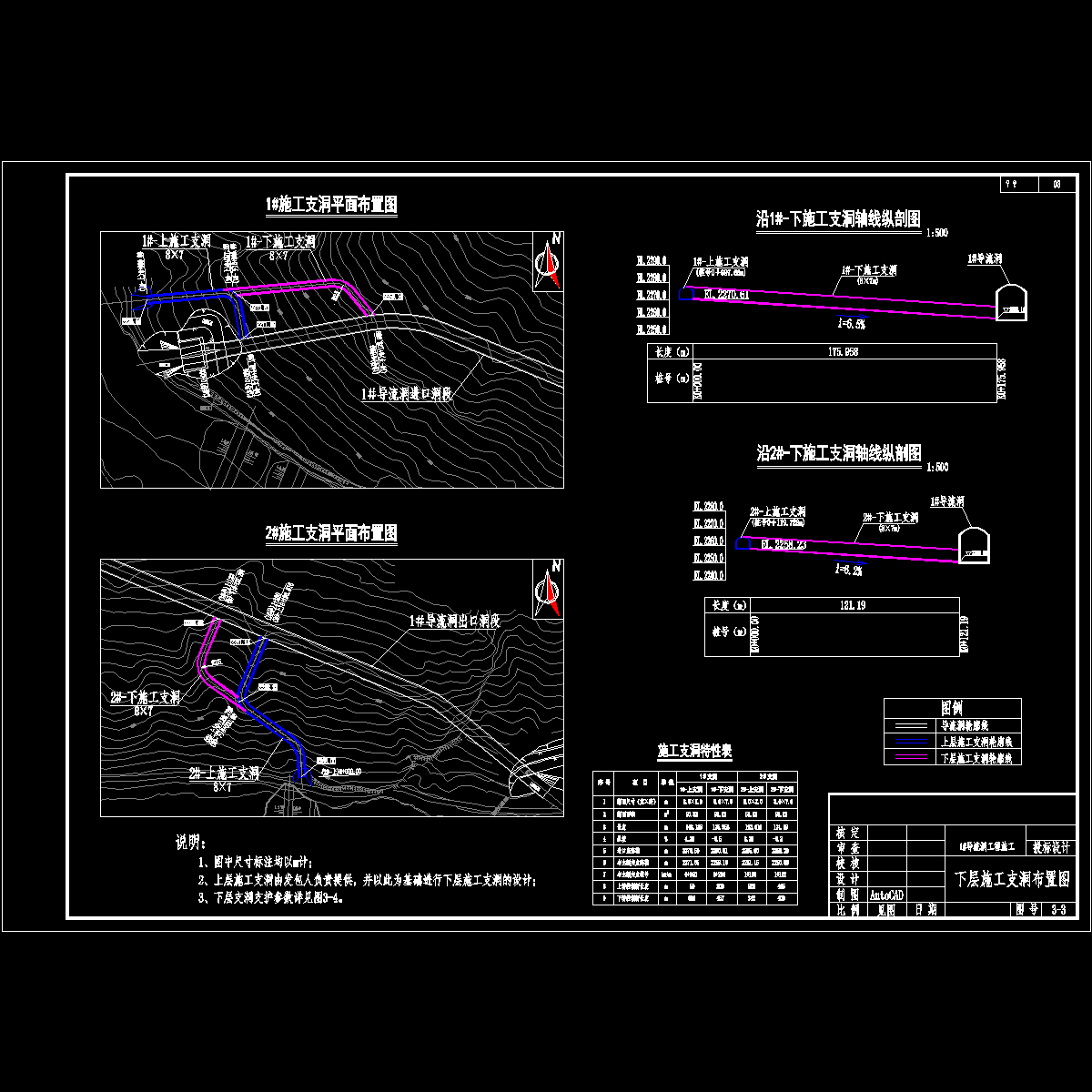

3-3 下层施工支洞布置图.dwg

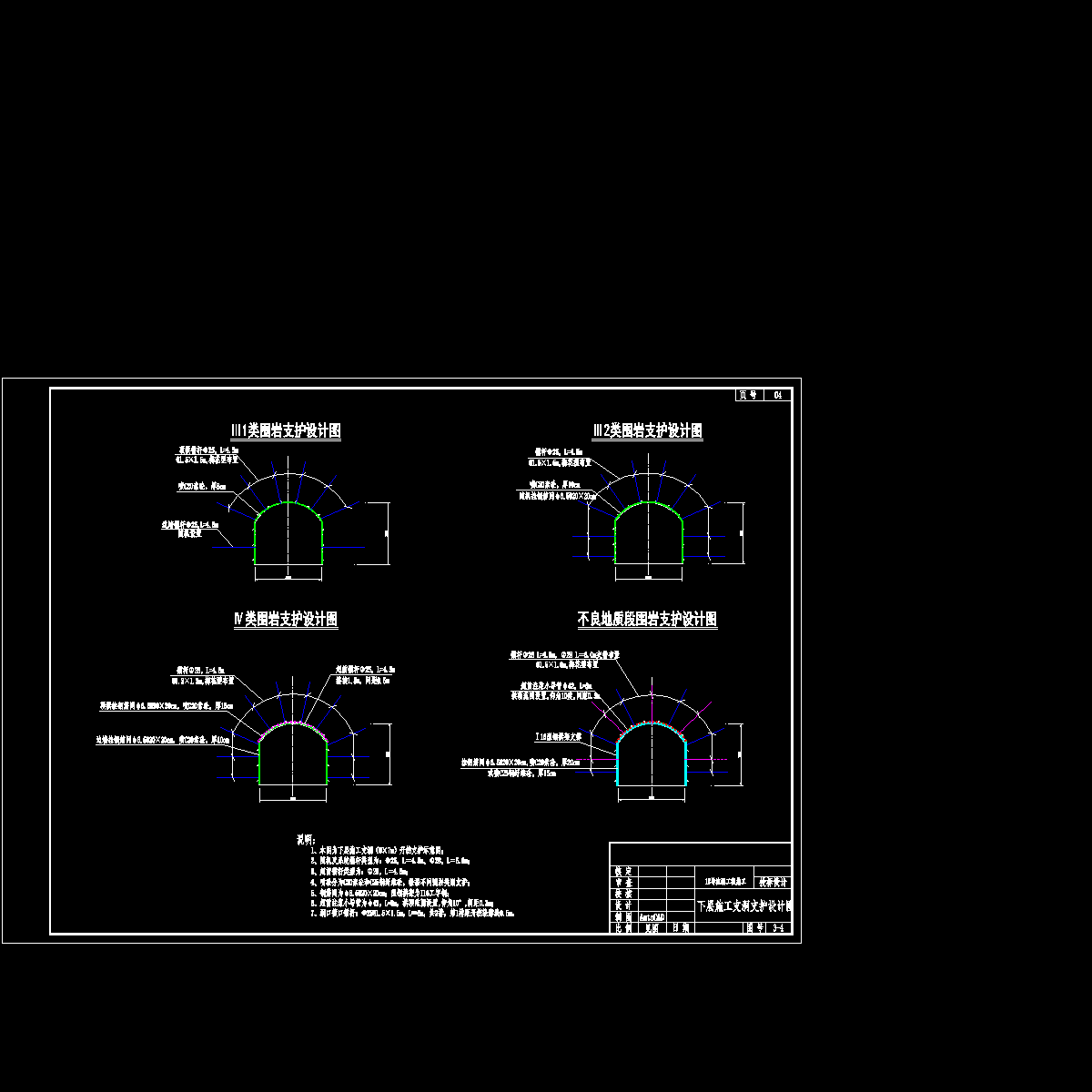

3-4 下层施工支洞支护设计图.dwg

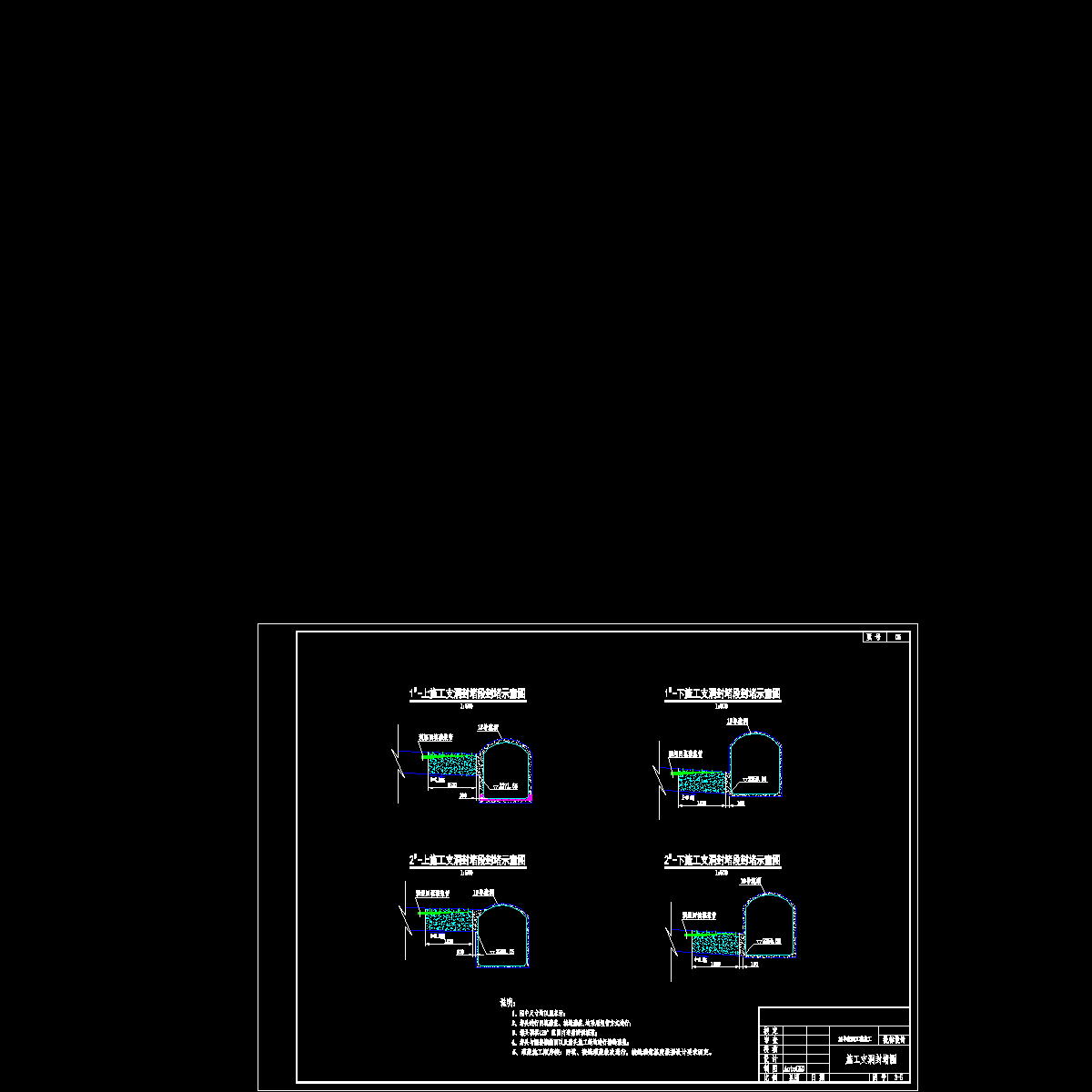

3-5 施工支洞封堵图.dwg

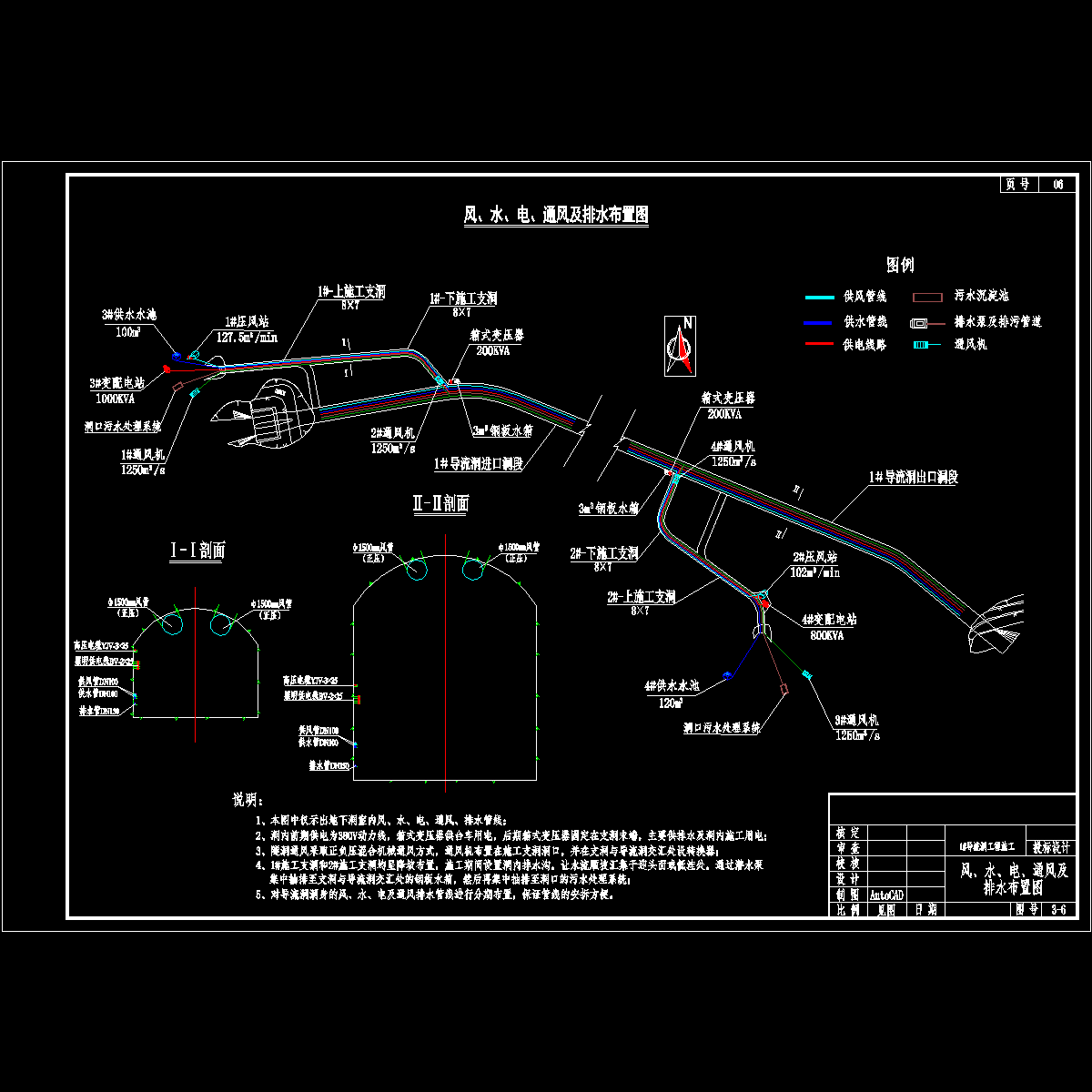

3-6 风、水、电、通风及排水布置图.dwg

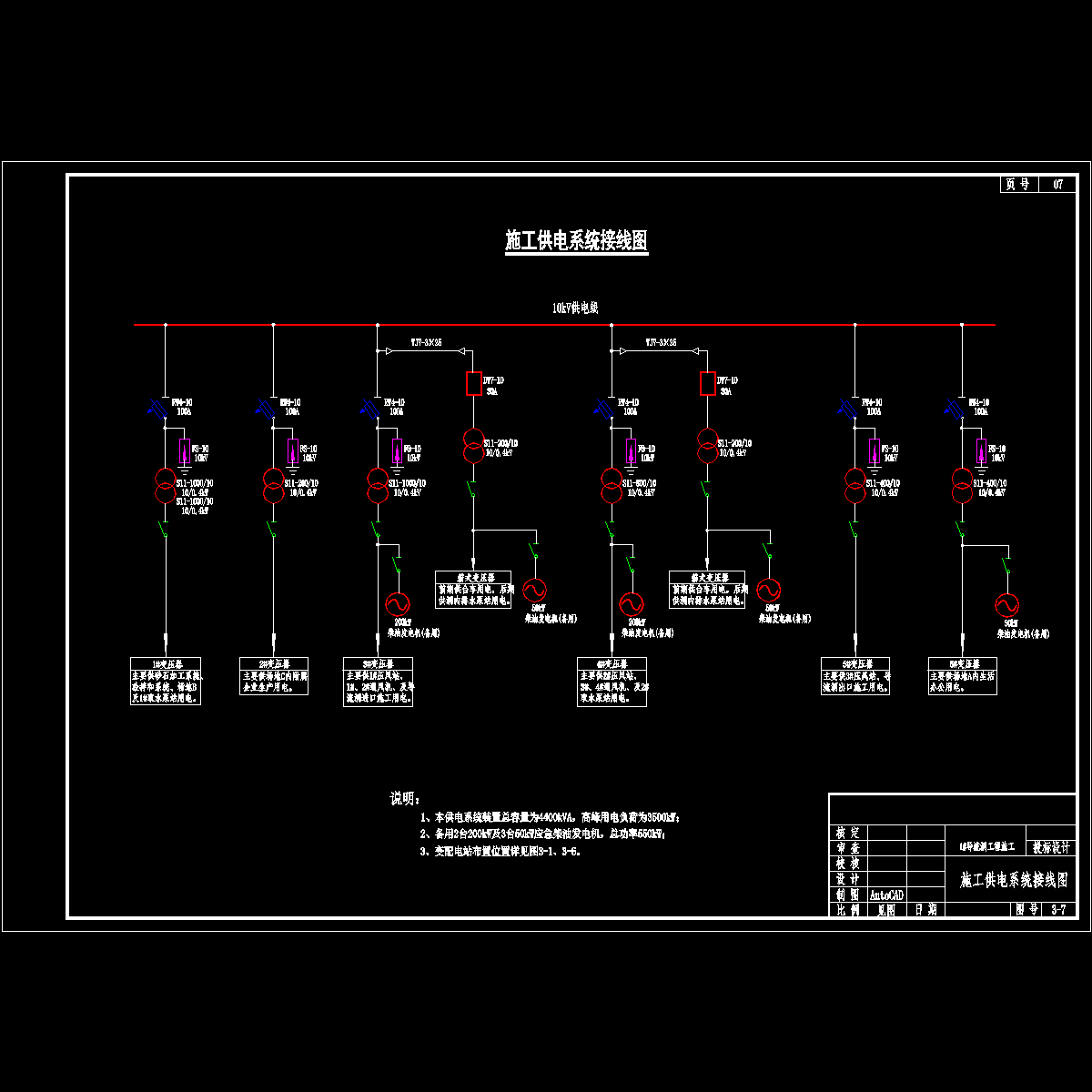

3-7 施工供电系统接线图.dwg

3-8 砂石、混凝土系统平面布置图.dwg

3-9 砂石加工系统工艺流程图.dwg

9－1 水泥灌浆集中制浆站平面布置示意图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
