[CAD]国际大酒店砌体工程施工方案（砼小型空心砌块）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 砌筑施工部位：柱,外墙
• 砌筑用砌块：混凝土空心砌块
• 砌筑用砖：实心砖
• 砌筑构造：构造柱,过梁
• 砌筑施工重点、难点：砌体进行分区施工
• 砌筑施工节点详图、示意图：少于5张
• 砌筑工程施工 方案编制 时间：近代年

附件详情

• 1编制说明2
• 1.1编制依据2
• 1.2编制人员2
• 1.3本施工方案的发放范围2
• 2分部、分项项目概要3
• 2.1设计概况3
• 2.2自然条件3
• 2.3工程量3
• 2.4工程特点、难点3
• 3施工部署4
• 3.1施工目标4
• 3.2施工流水段的划分及施工工艺流程4
• 3.3施工组织5
• 3.4施工准备6
• 4材料8
• 4.1砌块、砖8
• 4.2水泥8
• 4.3砂、掺合料、水9
• 4.4砌筑砂浆9
• 5施工方法9
• 5.1施工工艺9
• 5.2操作工艺9
• 5.3特殊部位施工16
• 6各项管理及保证措施16
• 6.1质量保证措施16
• 6.2安全施工保证措施18
• 6.3进度保证措施19
• 6.4文明施工保证措施20
• 6.5降低成本措施21
• 6.6环境、职业健康安全管理保证措施21
• 7质量标准22
• 7.1主控项目22
• 7.2一般项目22
• 7.3允许偏差23

附件详情

地上有27层塔楼，地下有1层地下室，塔楼建筑高度98.8m(室外地坪至结构屋面板)，裙楼建筑高度20.4m(室外地坪至女儿墙顶)。塔楼结构类型为框架-核心筒结构，裙楼结构类型为框架结构。地下室层高为4.8m、5.6m，一层层高5.4m，二、三层层高为4.5m，4层以及4层以上为3.5m。
砌体材料：±0.000以下为M5水泥砂浆，Mu10粘土实心砖，尺寸为240mm×115mm×53mm（长×宽×高）；±0.000以上为M5混和砂浆，轻集料砼小型空心砌块，尺寸为390 mm×240mm×190mm（长×宽×高）、390 mm×120mm×190mm。砖墙厚度为120 mm、240 mm。
……
3.4.2 现场准备
a、基础、主体结构等相关部分需施工完毕并经有关部门验收认可。工作面施工准备（包括砼结构施工材料清运完毕，安全防护和操作平台完善、物料平台、通道、临时供水、供电等）。生产设施设置：现场加工场地的安排；砌块、砂、预制过梁等各种材料、设备及构配件堆放场地的安排；搅拌机、人货电梯、物料提升机等施工机械设备的就位、调试等。
……
5.2.1 墙、柱植筋
每一楼层施工前，必须把墙、柱上过梁、填充墙拉结筋进行植筋。过梁构件尺寸、配筋以及支承长度等参考《钢筋砼过梁》（03G322-1）和《钢筋砼过梁》（03G322-3）。填充墙拉结筋沿墙高每500mm设置φ6.5的钢筋与墙柱拉结（120墙厚设1φ6.5，240墙厚设2φ6.5），钢筋端部设900弯钩，钢筋长度≥700mm或砖墙长度的1/5。过梁、填充墙拉结筋植筋位置应准确，避免事后因位置不准确引起钢筋无法使用、影响其它工序施工等情况发生。植筋钻孔时将灰尘吹出，植筋胶水填孔饱满，不外溢，不损伤混凝土表面。植入墙、柱中长度≥100mm，并应通过拉拔强度试验，确保砖墙与墙、柱有可靠拉结。
……
26页，编制于近代年。

构造柱

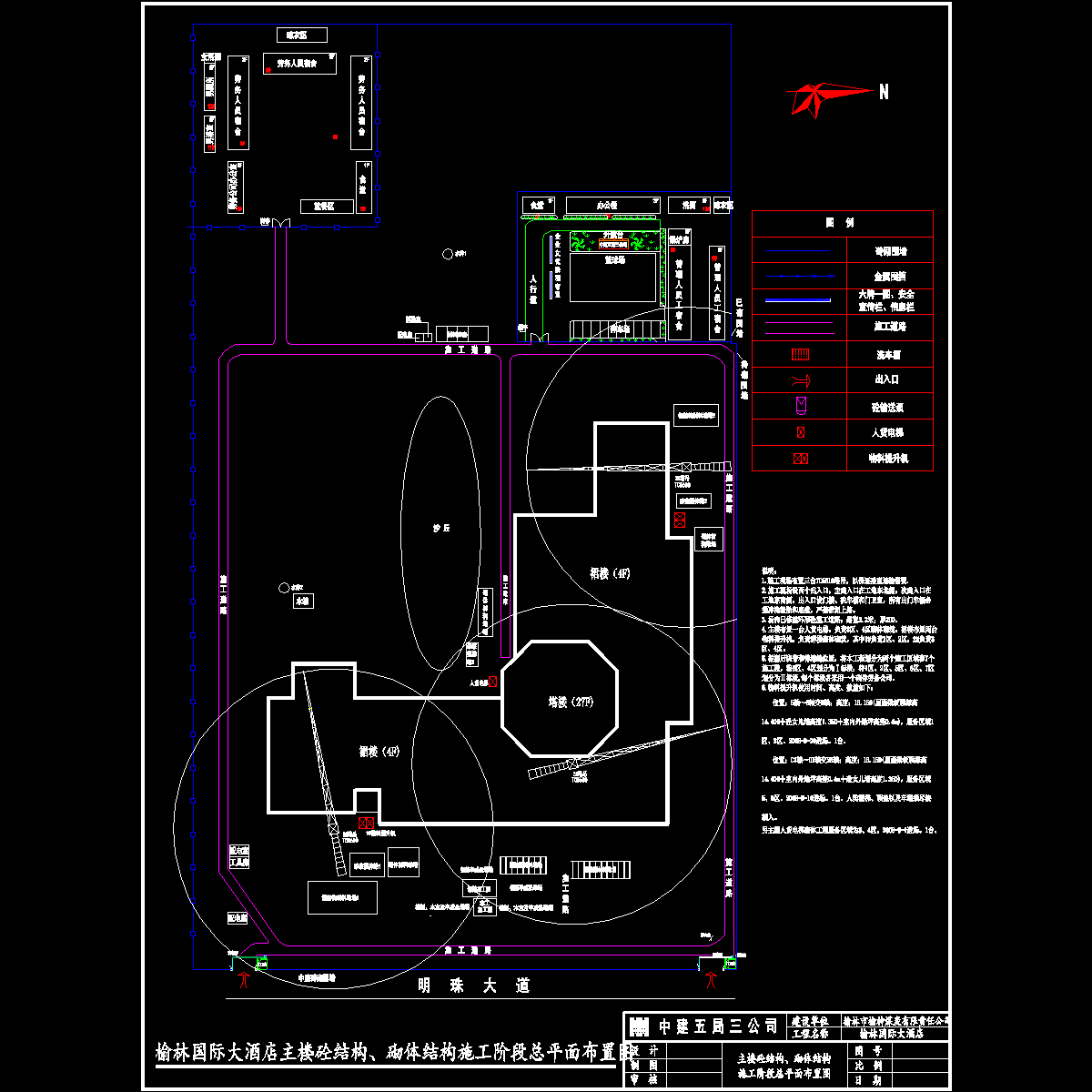

国际大酒店砌体工程施工总平面布置图.dwg

砌体简图.dwg

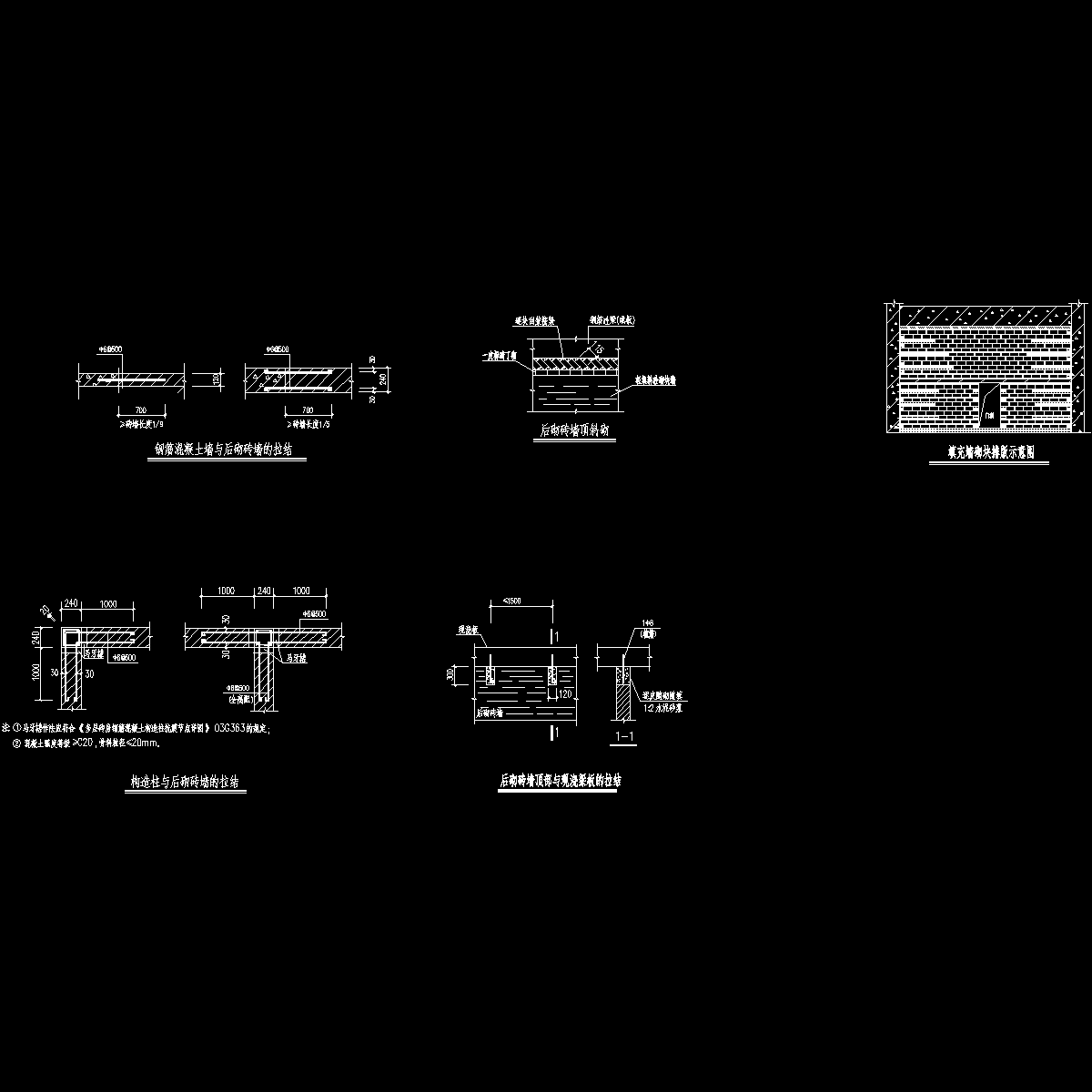

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
