精选水景喷泉施工CAD图纸（25套）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度 ：施工图
• 图纸设计格式：CAD2000
• 景观设施：水景设计,铺装设计

本项目为：精选水景喷泉施工图（25套）。1.喷泉池内所有供水主管均暗敷,露出水面的喷头为不锈钢,其他设备须作隐蔽或装饰处理 ,各种喷头在配水管的安装应均布,安装细部尺寸及标高依现场实际定。2.本图中所注尺寸单位:标高为米;管径、距离为毫米.所注标高中:排水管为管底标高;其它管道为管中心标高。3. 阀门选用:排水管上安装闸阀,水泵出水管安装球阀或逆止阀,喷头连接管上安装调节球阀;连接原则: 配水管与泵、阀门连接采用法兰,连接管与配水管网连接用焊接,喷头与连接管用丝扣连接。

喷泉设计1

喷泉设计1-1

道路铺装坐法1

道路铺装坐法2

道路铺装坐法3

道路铺装坐法4

喷泉平面图1-1

喷泉平面图1-2

喷泉平面图1-3

喷泉施工图1

喷泉施工图2

喷泉施工图3

喷泉施工图4

喷泉施工图5

入口广场跌水平面1

入口广场跌水平面2

水池底坐法

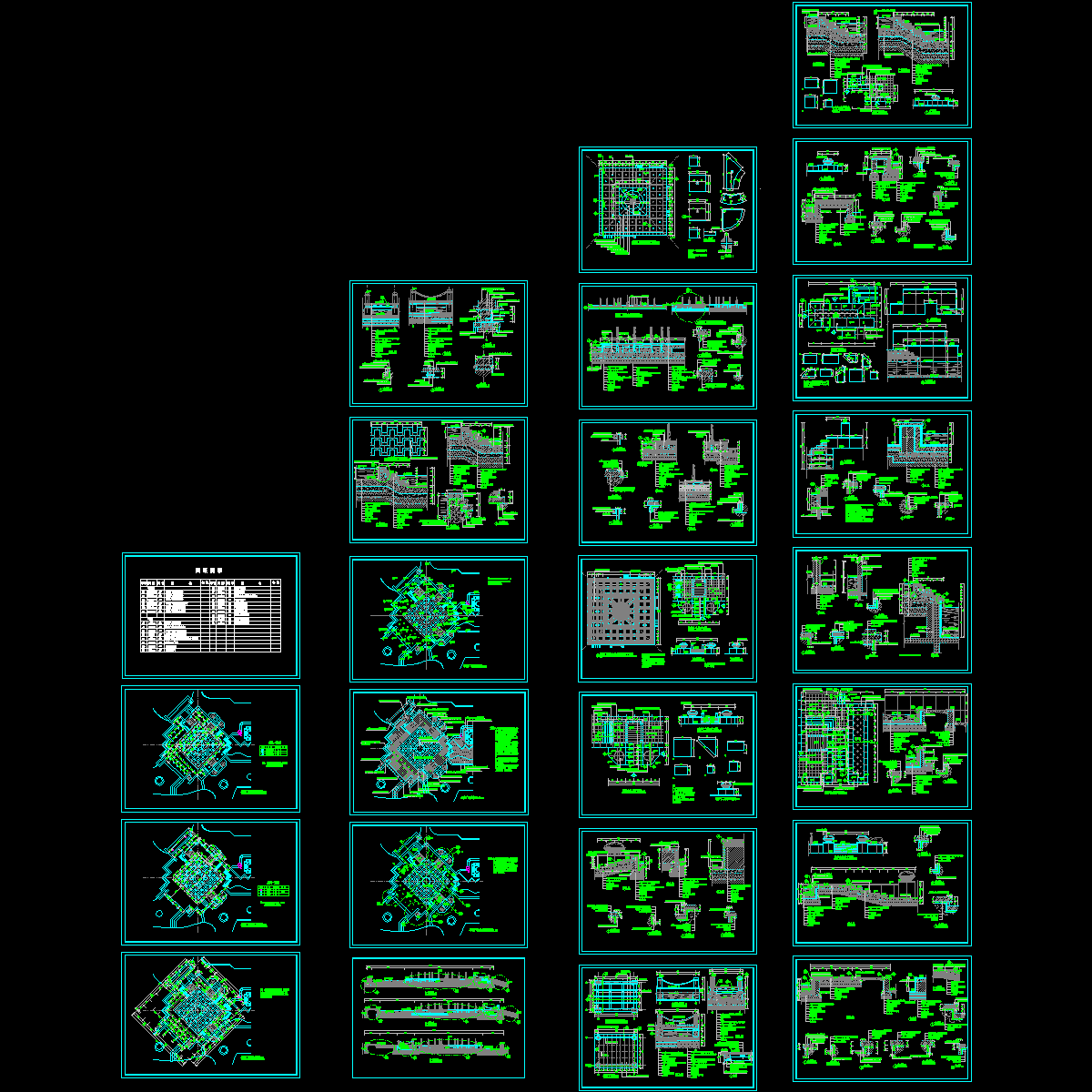

一套喷泉施工图纸.dwg

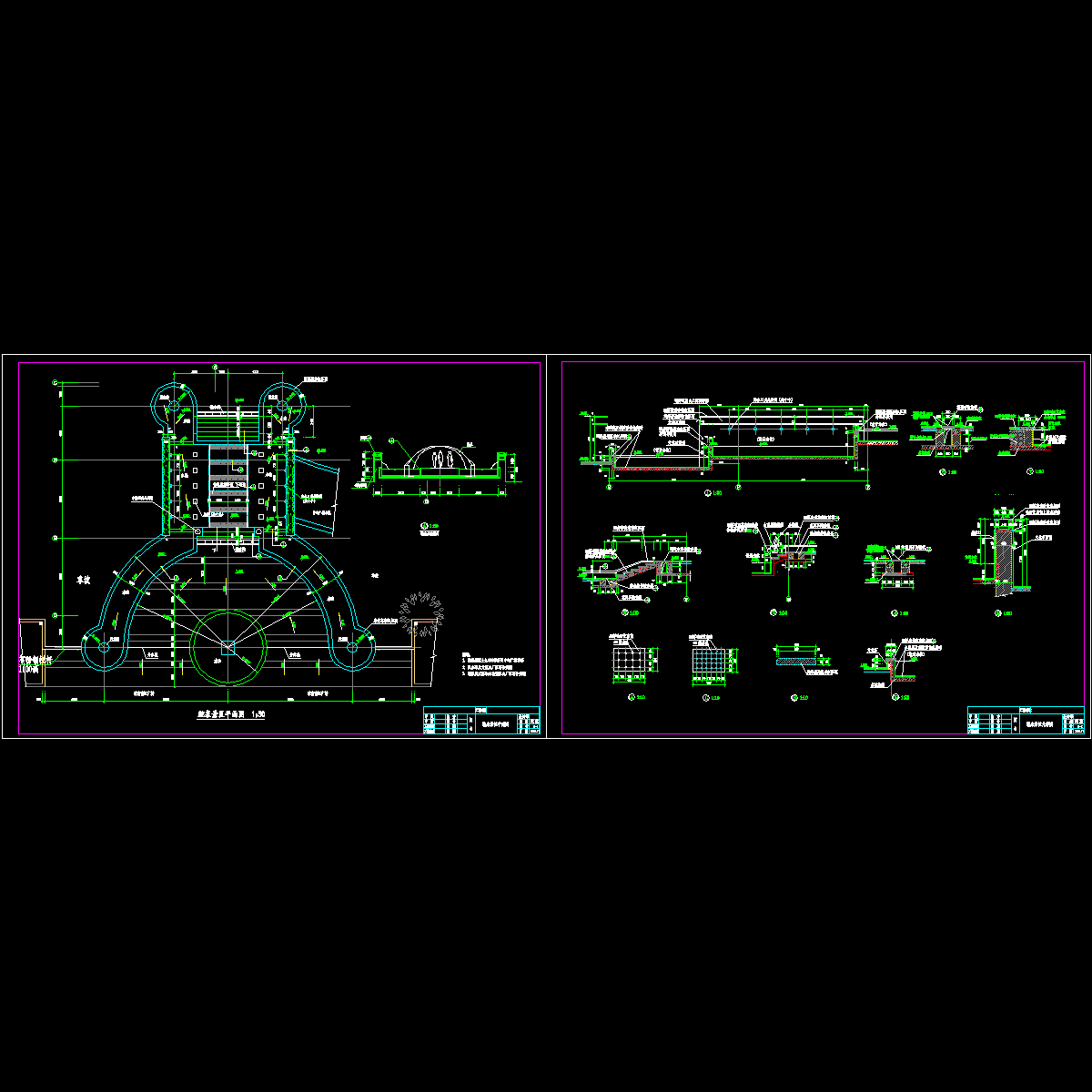

一套旱喷广场的施工图.dwg

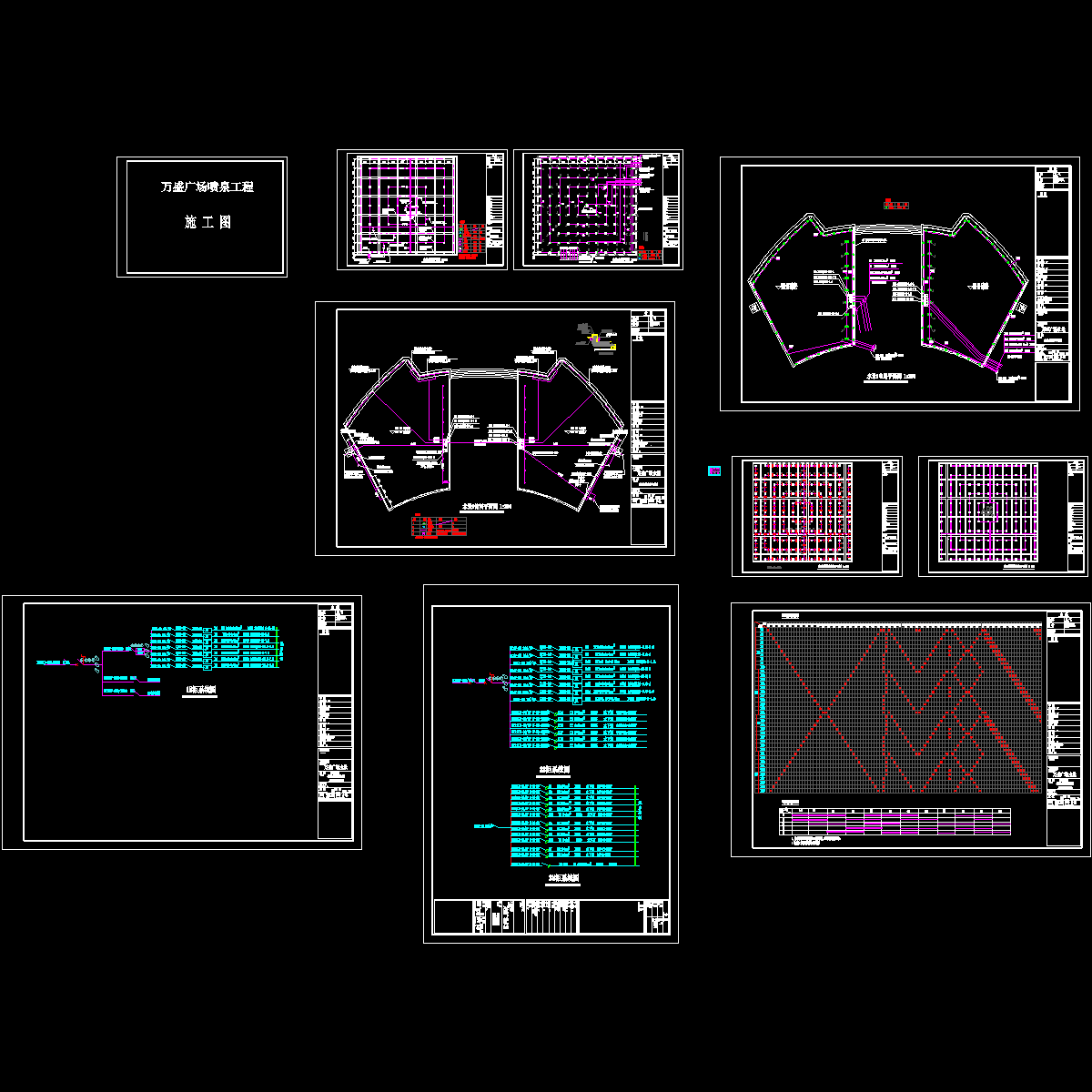

万盛广场水景施工图.dwg

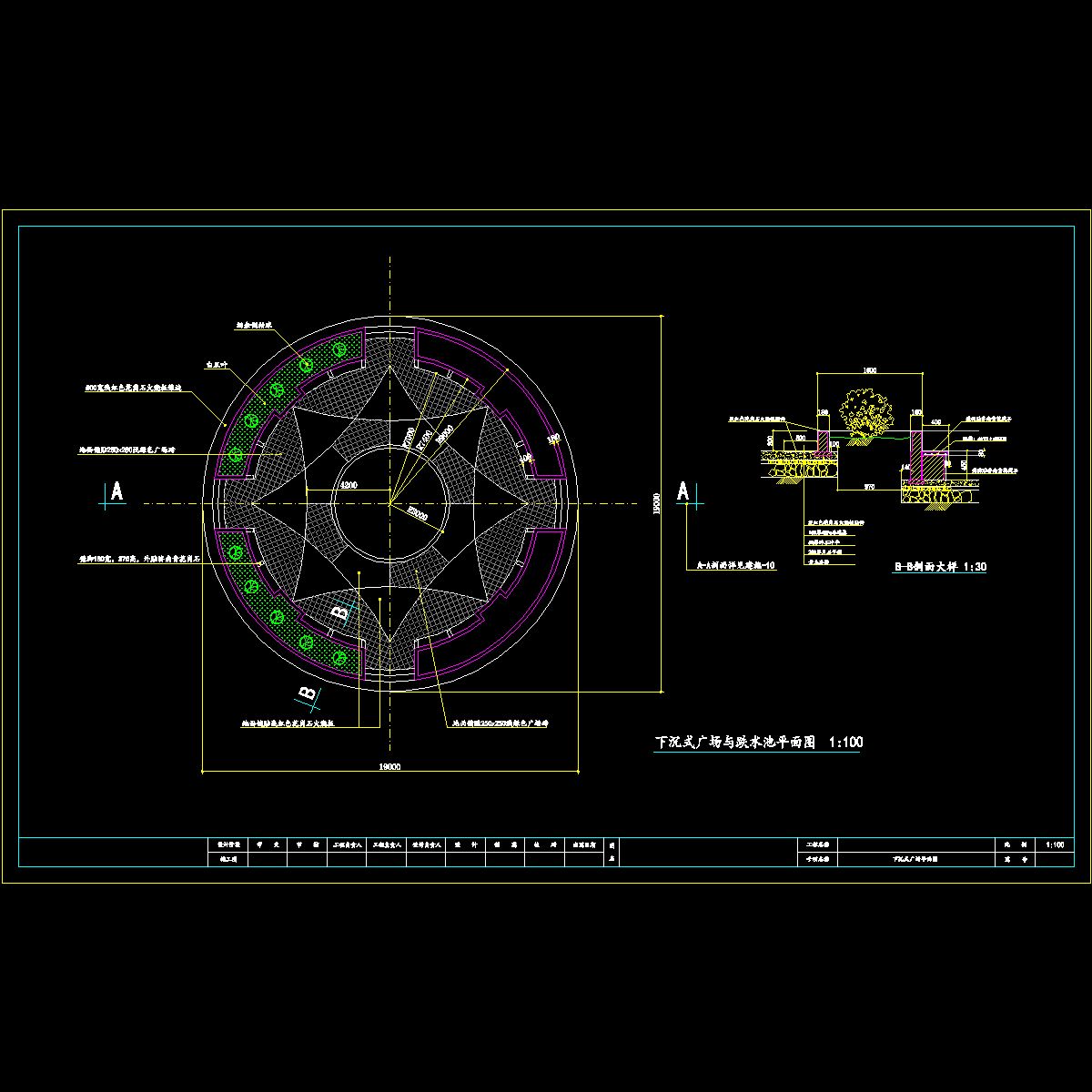

下沉式广场与跌水池平面图.dwg

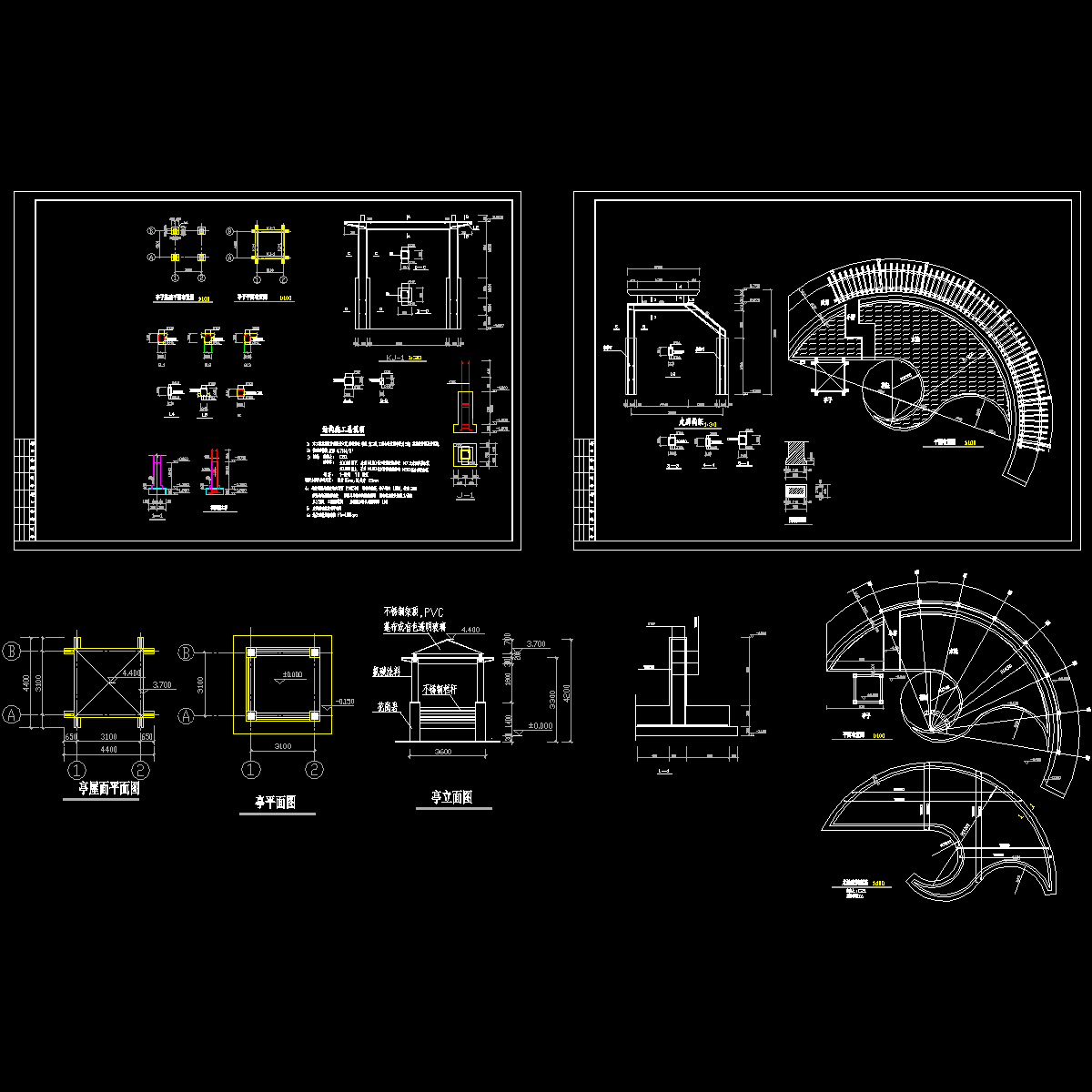

亭子,花架,水池施工图.dwg

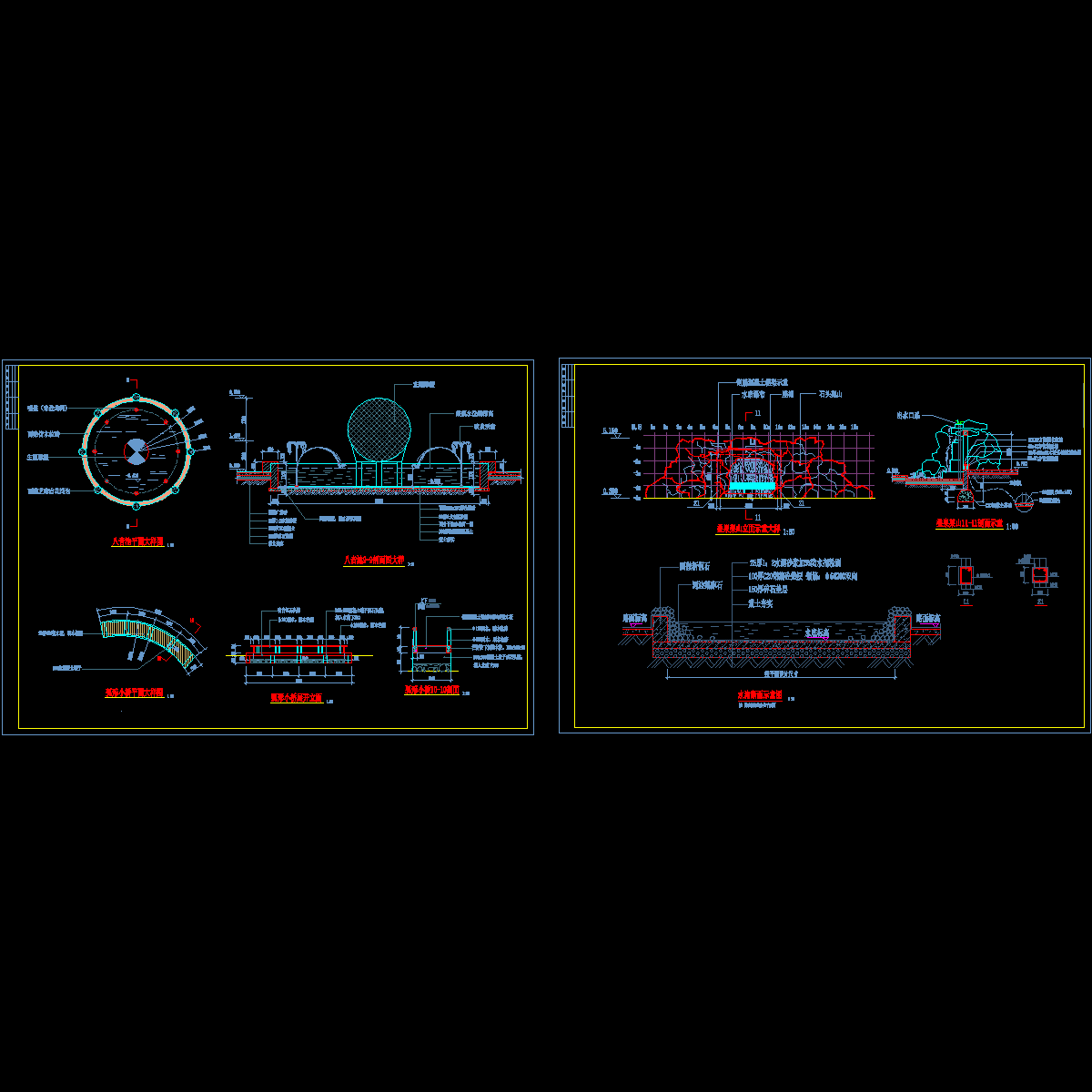

假山及水池施工图.dwg

假山叠水做法.dwg

半圆形旱喷泉施工图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
