都市休闲广场园林景观工程施工CAD大样图

ggjjkkxx · 发表于 2021-1-25 21:29:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

使用群体：大众
知名地产类型：公共活动广场
图纸设计深度：施工图
项目地址：四川
图纸设计格式：CAD2000
参考图纸：38张
设计年代：近代
景观设施：亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,驳岸挡土墙,大门,栏杆,树池花坛花钵,雕塑,水景设计,景观照明,停车场,管理用房,标识系统,铺装设计,假山置石,儿童娱乐设施,健身运动设施

附件详情

[都江堰]都市休闲广场园林景观工程施工图该资料包含：

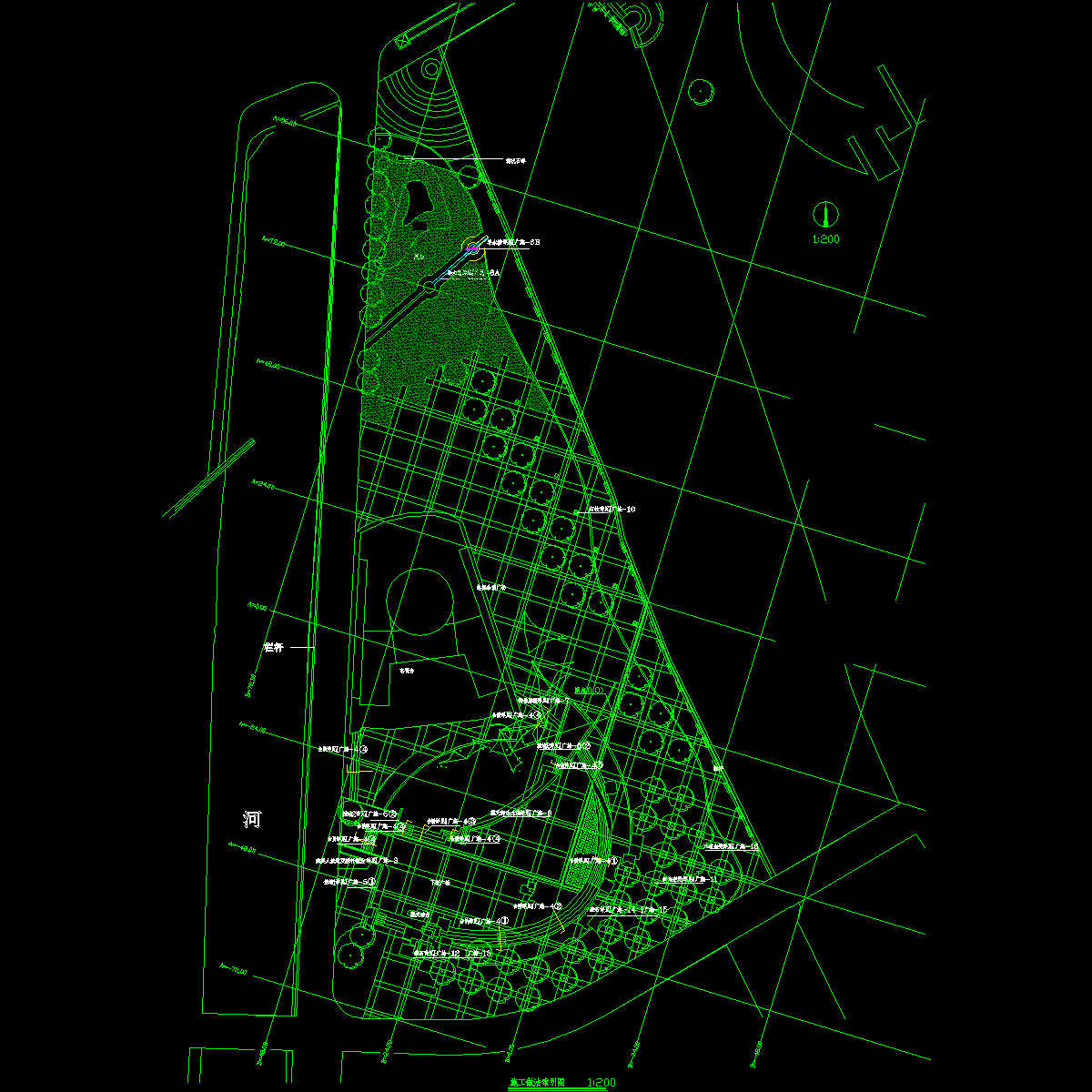

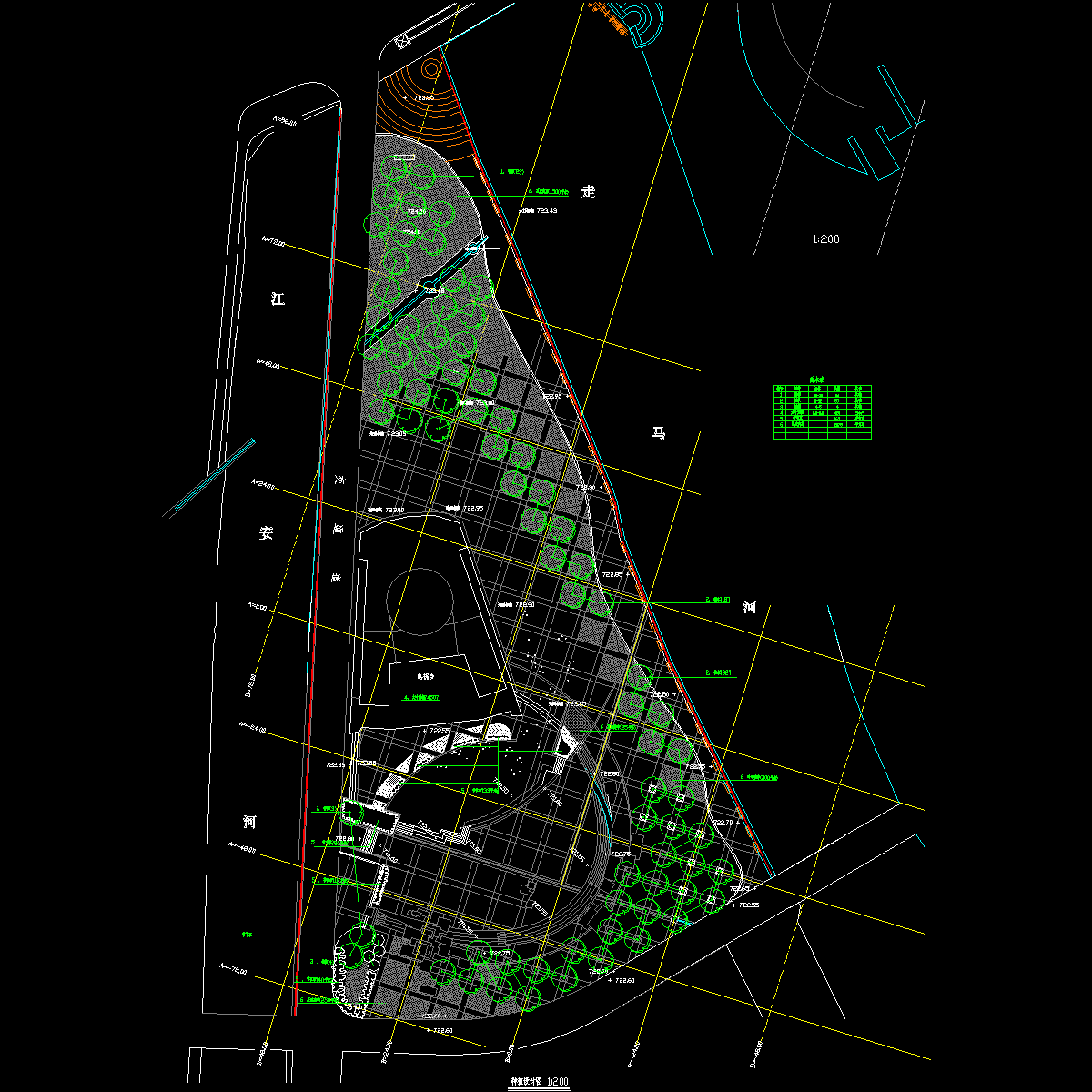

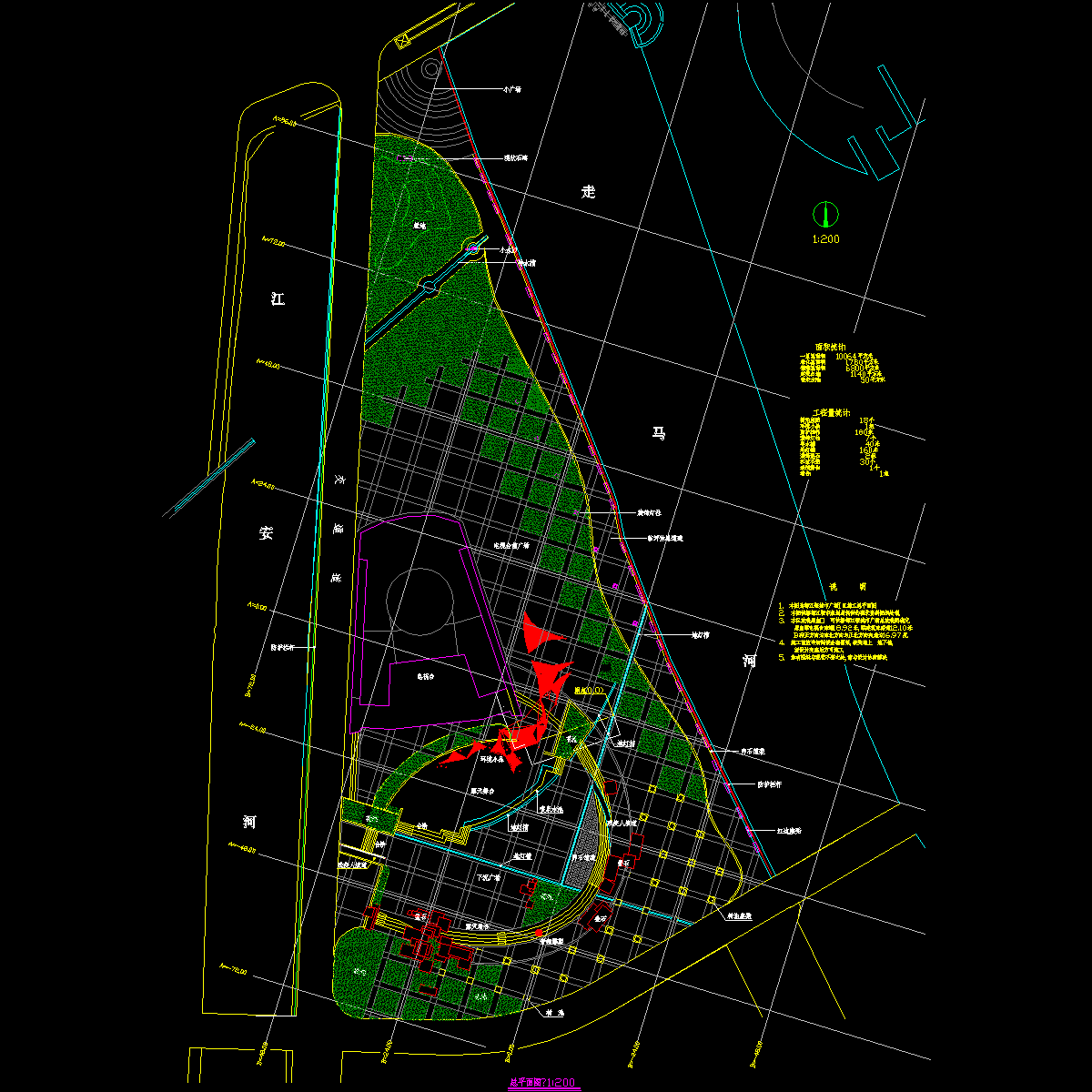

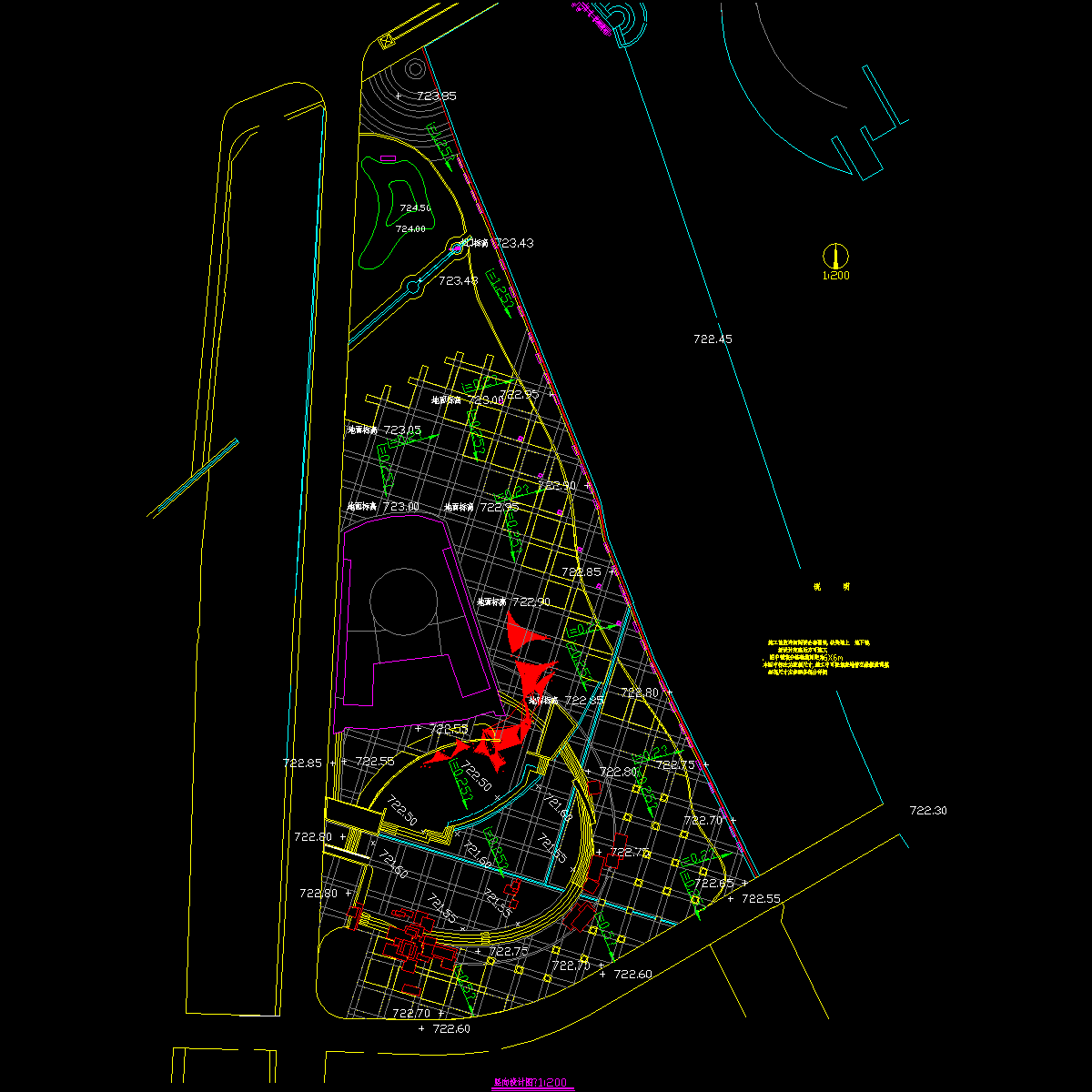

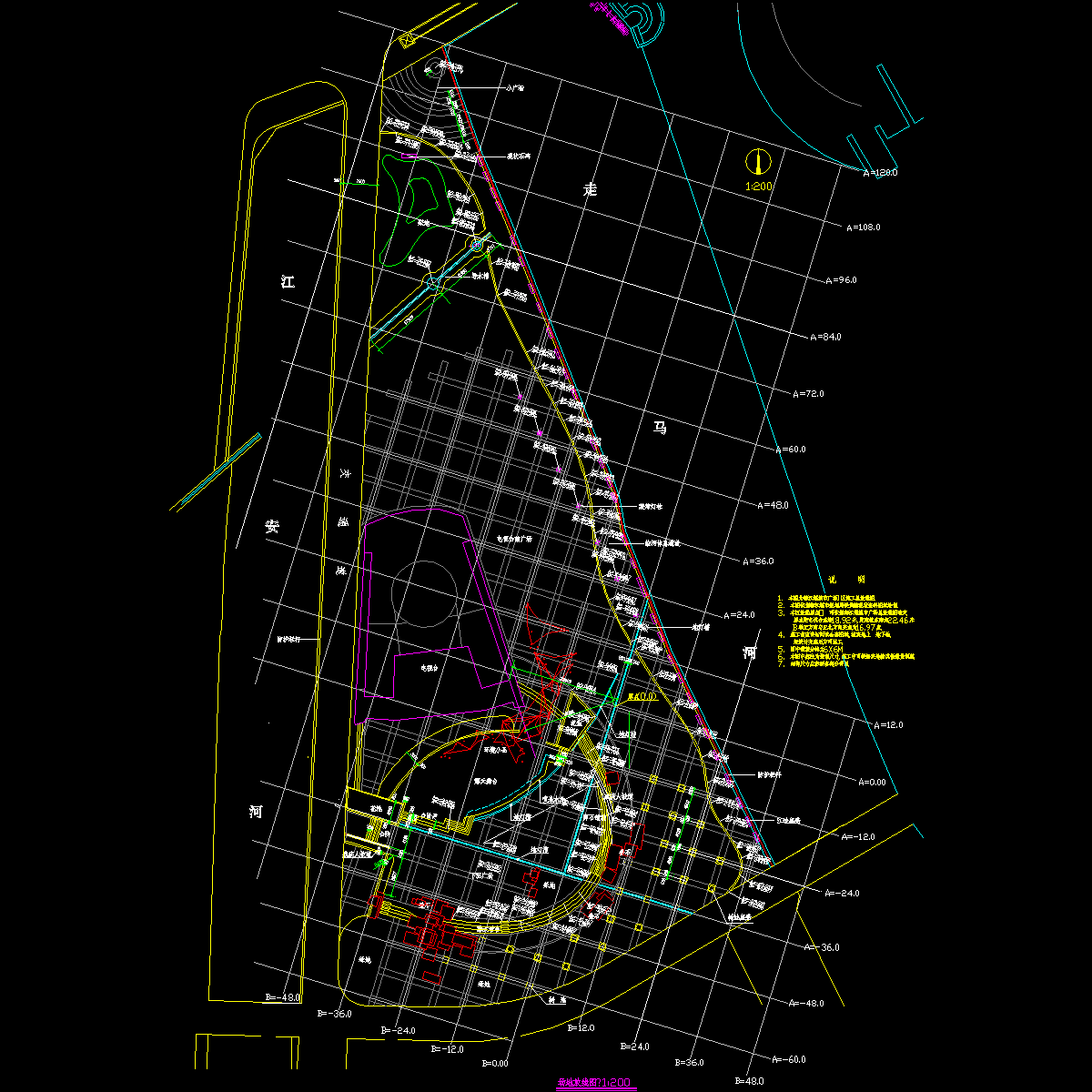

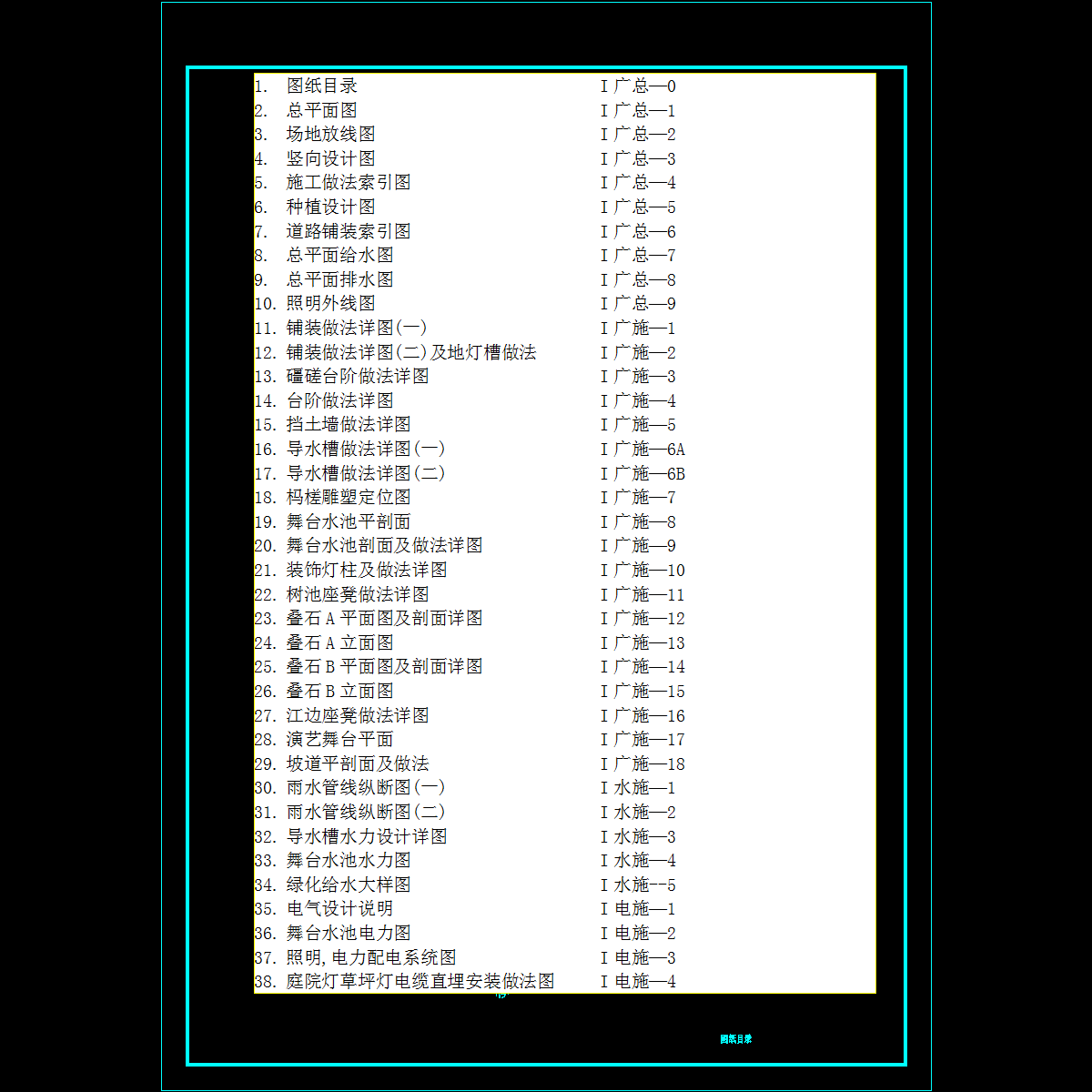

总平面图、场地放线图、竖向图、施工做法索引图、种植设计图、道路铺装索引图、总平面给水图、总平面排水图、照明外线图、雨水管线纵断图、导水槽水力设计详图、舞台水池水力图、绿化给水井大样图、电气设计说明、舞台水池电力图、照明电力配电系统、庭院灯草坪灯电缆直埋安装做法图、铺装做法详图、礓磋台阶做法详图、台阶做法详图、演艺广场挡墙详图、导水槽做法详图、杩槎雕塑定位图、下沉水池剖面、舞台水池平剖面、舞台水池剖面及做法详图、装饰灯柱及做法详图、树池坐凳做法详图、叠石详图、江边坐凳做法详图、演艺舞台平面、坡道平剖面及做法、资料目录。
38个cad文件。
