7层宾馆建筑施工图纸(钢筋混凝土结构).

[复制链接]

0

主题

0

帖子

1188

积分

超级版主

Rank: 8Rank: 8

积分
1188
发表于 2021-1-20 21:27:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:黑龙江
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:29张
  • 建筑面积:16708平方米
  • 用地面积:4076平方米
  • 建筑高度:31.5m
  • 地上层数:7层
  • 效果图:无

附件详情

该资料为[黑龙江方正县]某七层宾馆 建筑施工
工程建筑占地面积:4076m2,建筑面积约为:16708平方米、建筑结构形式为:框架结构、层数为: 7层、高度为: 31.5米、屋顶形式:红色瓦坡屋面
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共29张图纸
设计功能包括:客房、景观大厅、会议室等。

2

3

4

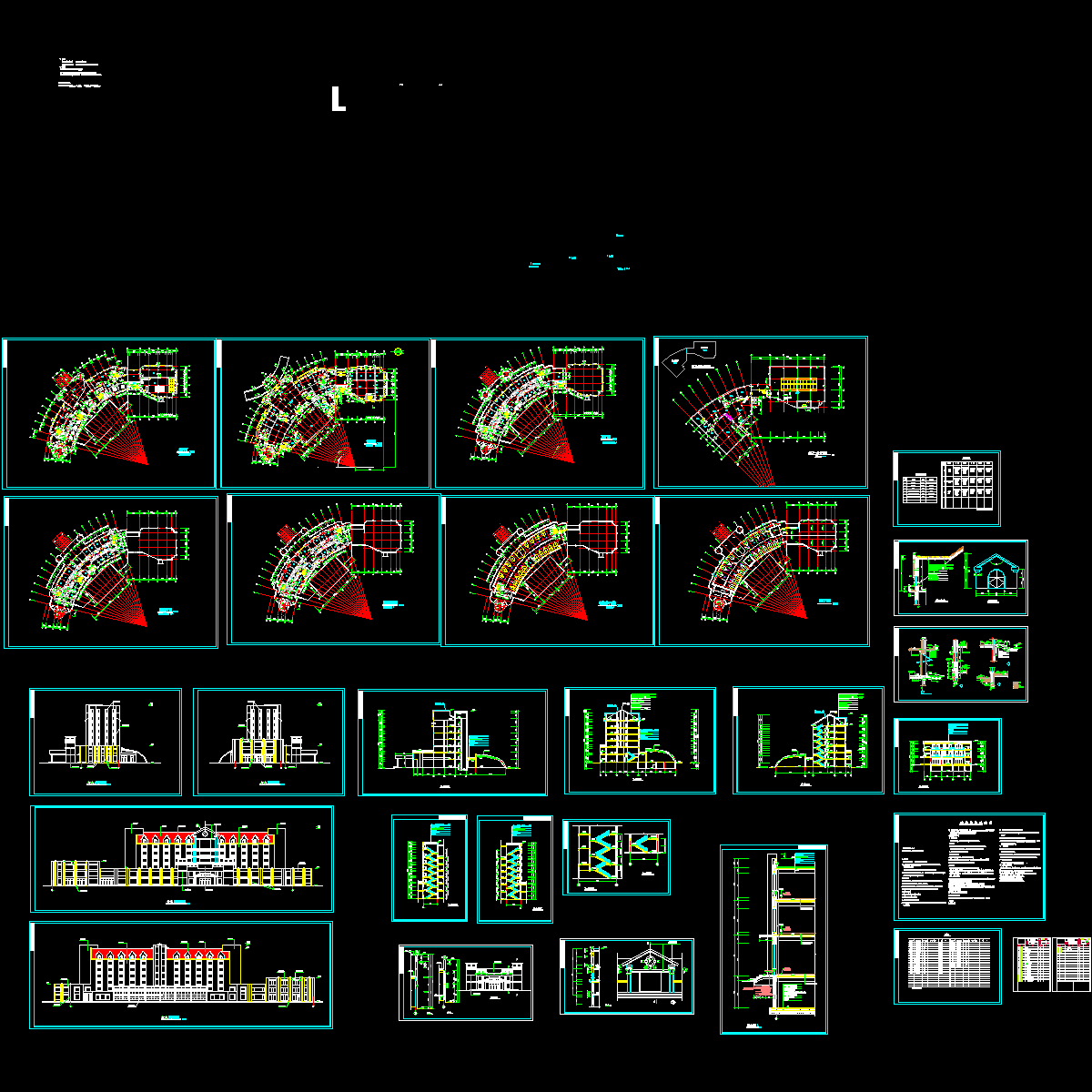

钢筋混凝土结构建筑 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11edsw21ed0cfcees2cdd.rar

1.74 MB

下载  售价: 100 积分    赚积分
