[CAD]知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.60kN/平方米
• 雪压：0.80kN/平方米
• 参考图纸：26张
• 设计年代：近代

附件详情

该项目是某知名食品公司基地厂房项目，建筑设计结构形式为单层钢结构,柱网为8.0x24.0m,层高为7.6m~10.0m,抗震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第三组;场地类别为II类，基础设计等级为丙级。

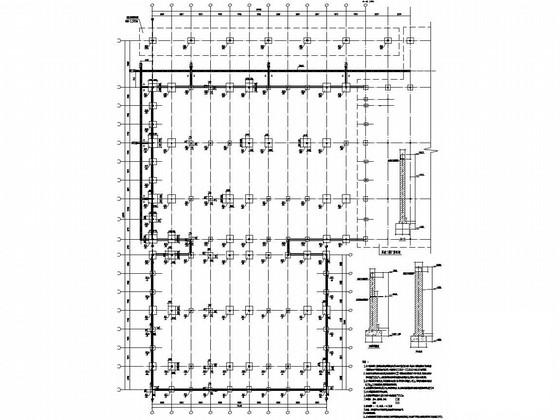

包括：结构设计施工总说明，基础 平面布置图 ，地脚螺栓布置图，屋面结构布置图，屋面檩条布置图 ，刚架剖面图，柱间支撑立面布置图，节点详图等共计26张图。
9月。

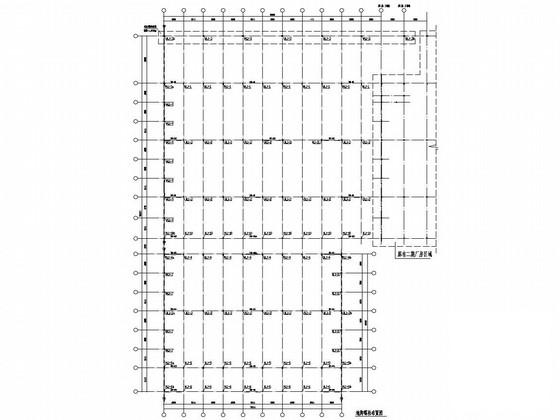

地脚螺栓布置图

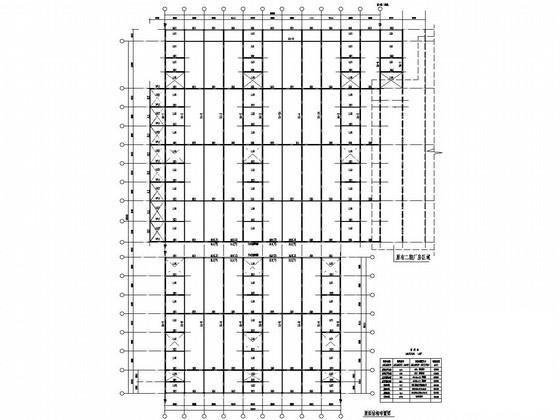

屋面结构布置图

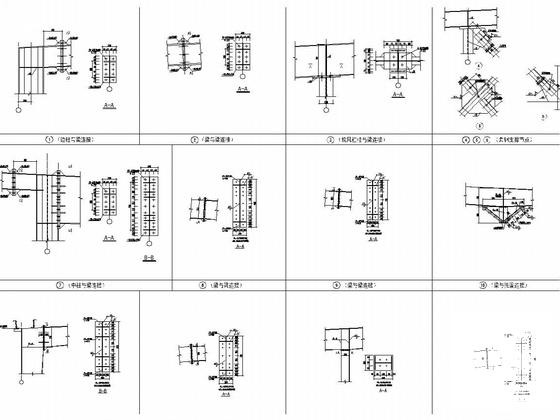

节点详图

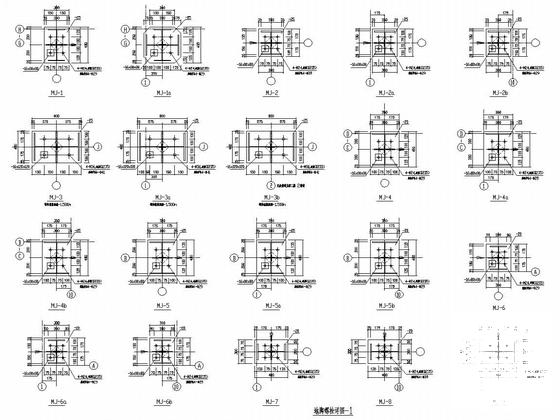

地脚螺栓详图

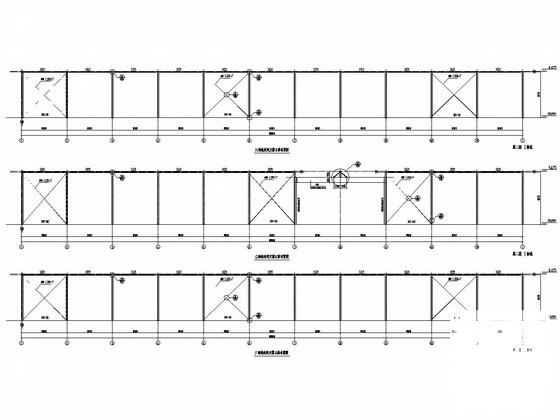

F轴线柱间支撑立面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
