门式钢架结构机械重工业厂房结施（20t/5t吊车）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：其它基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目是单层门式钢架结构重工业机械厂房项目，每跨设两台5t吊车型号为(A1~A3轻级单梁电动吊车)，和每跨设各设一台20t/5t吊车型号为(A1~A3轻级双梁电动吊车)，7度抗震，钢结构使用年限为25年。
包括： 建筑施工图设计 总说明，锚栓布置图，柱网布置图，屋面结构及支撑平面布置图，吊车梁 平面布置图 ，屋面檩条及拉条布置图，气楼详图，吊车梁详图，墙梁布置图，GJ-1a/GJ-1详图等共计10张图。
1月。

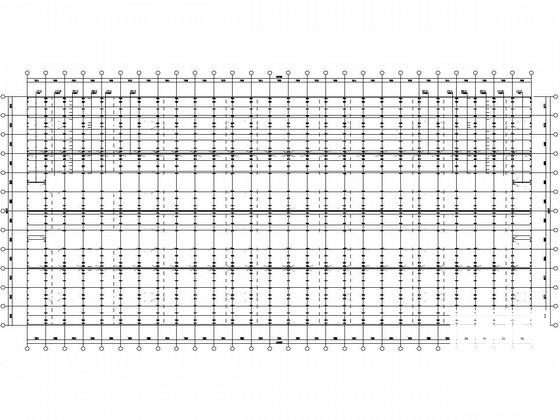

屋面结构及支撑平面布置图

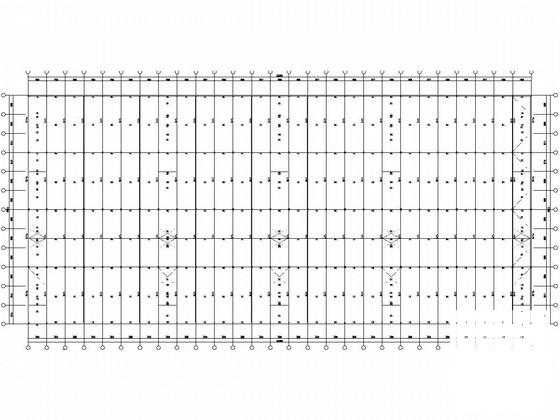

屋面檩条及拉条布置图

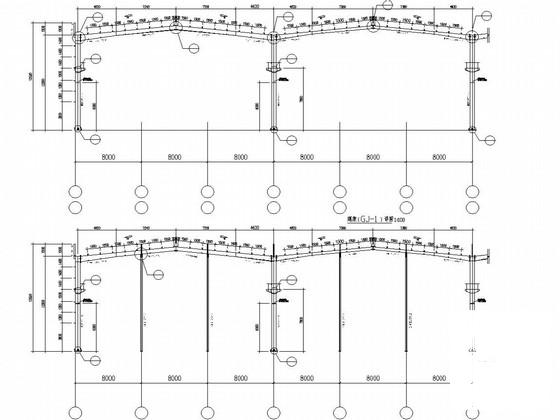

刚架详图

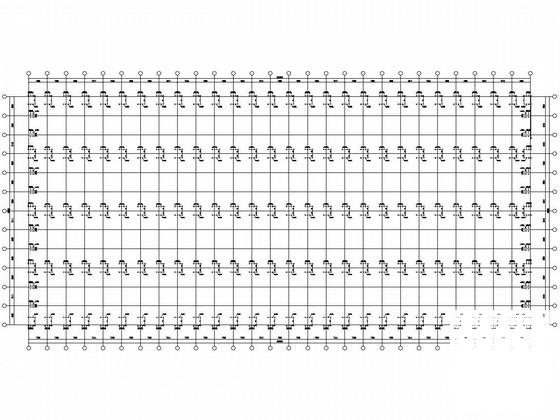

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
