[CAD]10kV配网工程电缆配电所典型设计施工图纸集(钢筋混凝土结构).dwg

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：170张
• 项目地址：广东
• 强电设计：供配电系统,配变电所,低压配电,其它

附件详情

• 1、电气设计说明
• 2、电缆分支箱装置结线图
• 3、电缆分支箱外形图(共箱式)
• 4、电缆分支箱外形图(负荷开关柜组合)
• 5、电缆分支箱外形图(不带开关型)
• 6、电缆分支箱土建资料图
• 7、10kV变压器电流电压回路
• 8、10kV变压器高压侧控制回路
• 9、10kV变压器高压开关柜接线图
• 10、10kV进（出）线电流电压回路
• 11、10kV进（出）线高压侧控制回路
• 12、10kV进（出）线开关柜接线图
• 13、10kV进（出）线负荷开关控制保护回路
• 14、10kV双电源进线主电源开关柜控制及自投回路
• 15、10kV双电源进线备用电源开关控制及自投回路
• 16、负荷开关柜二次回路图
• 17、断路器进线柜二次回路图
• 18、断路器出线柜二次回路图
• 19、PT柜二次回路图
• 20、断路器进线柜二次回路图（双电源）
• 21、系统主接线图
• 22、10kV配电系统图
• 23、直流系统原理图
• 24、电气布置平面图
• 25、系统主接线图
• 26、直流系统原理图
• 27、变电所安装图
• 28、变电所安装图（100kVA以下）
• 29、100～500kVA容量变压器
• 30、100kVA以下变压器配电箱低压系统图
• 31、100～160kVA变压器配电箱低压系统图
• 32、无功补偿箱系统图
• 33、160kVA及以下变压器配电箱加工图
• 34、200～500kVA变压器配电箱加工图
• 35、变压器安装基础图

附件详情

该附件是[广东]10kV配网工程典型设计图集170张。
设计范围：系统主接线设计，10kV进线开关柜接线设计，10kV配电系统设计，直流系统设计，变电所安装设计等。
......
共170张。

部分图纸摘录：

10kV电源进线电缆分支箱

10kV变压器电流电压回路

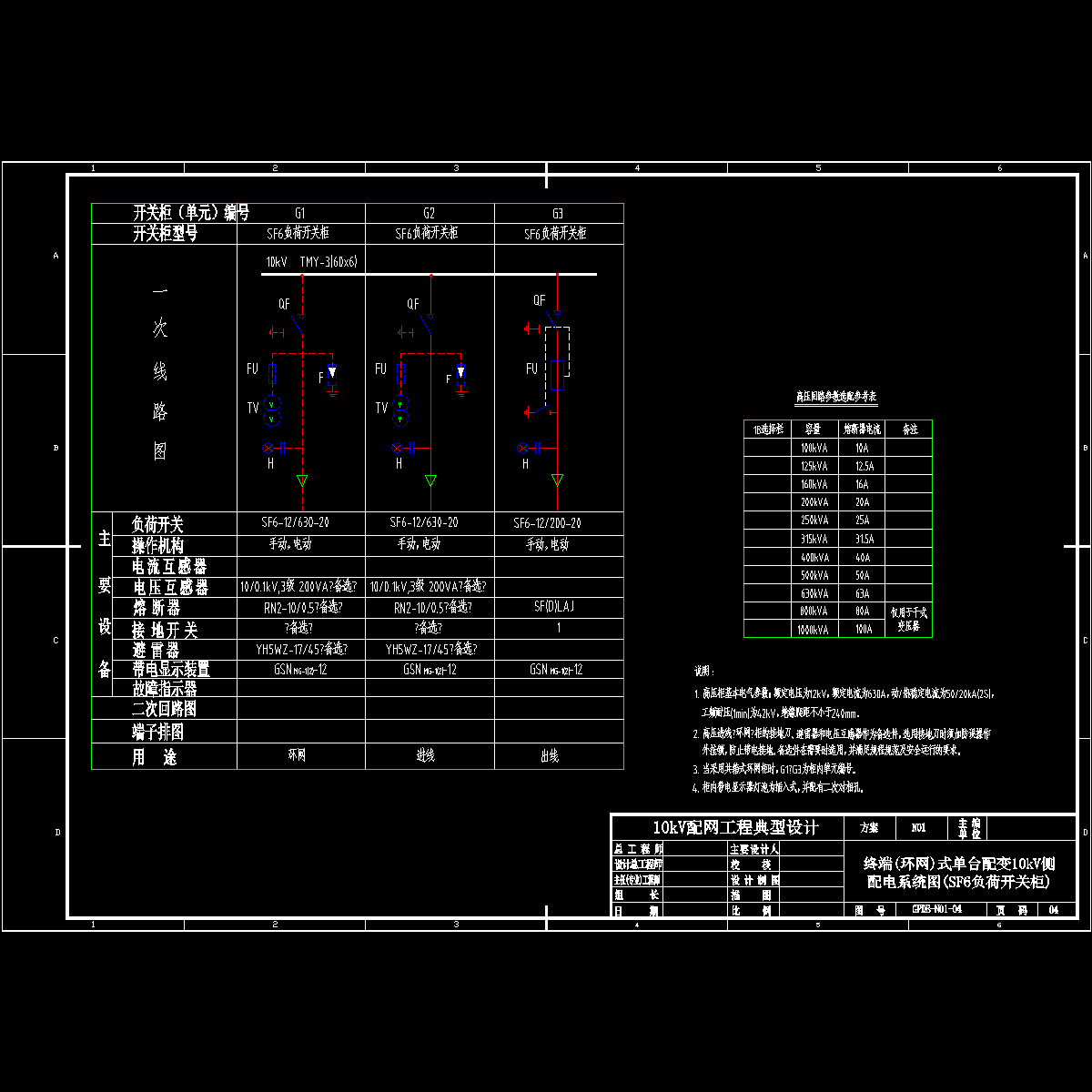

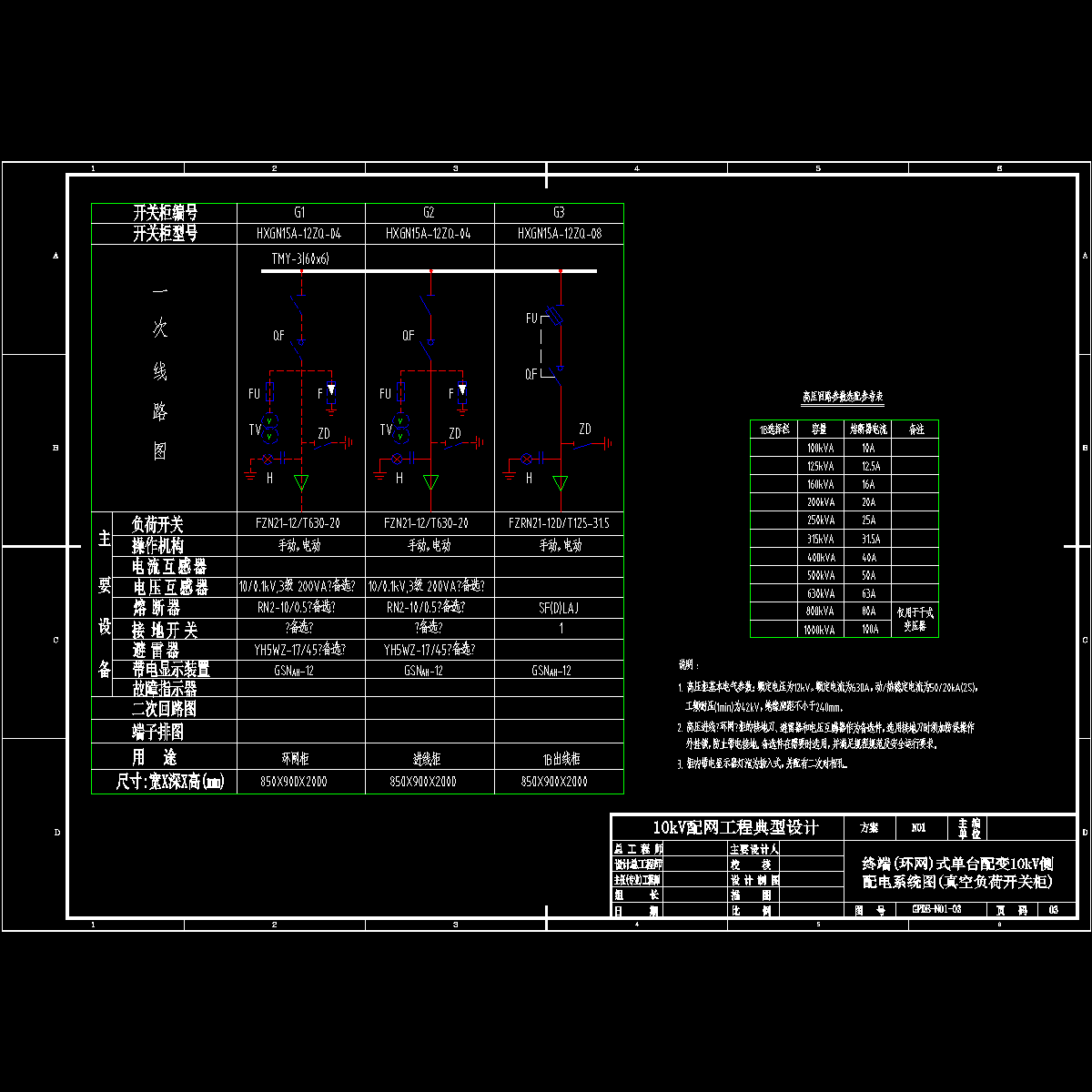

10kV配电系统图

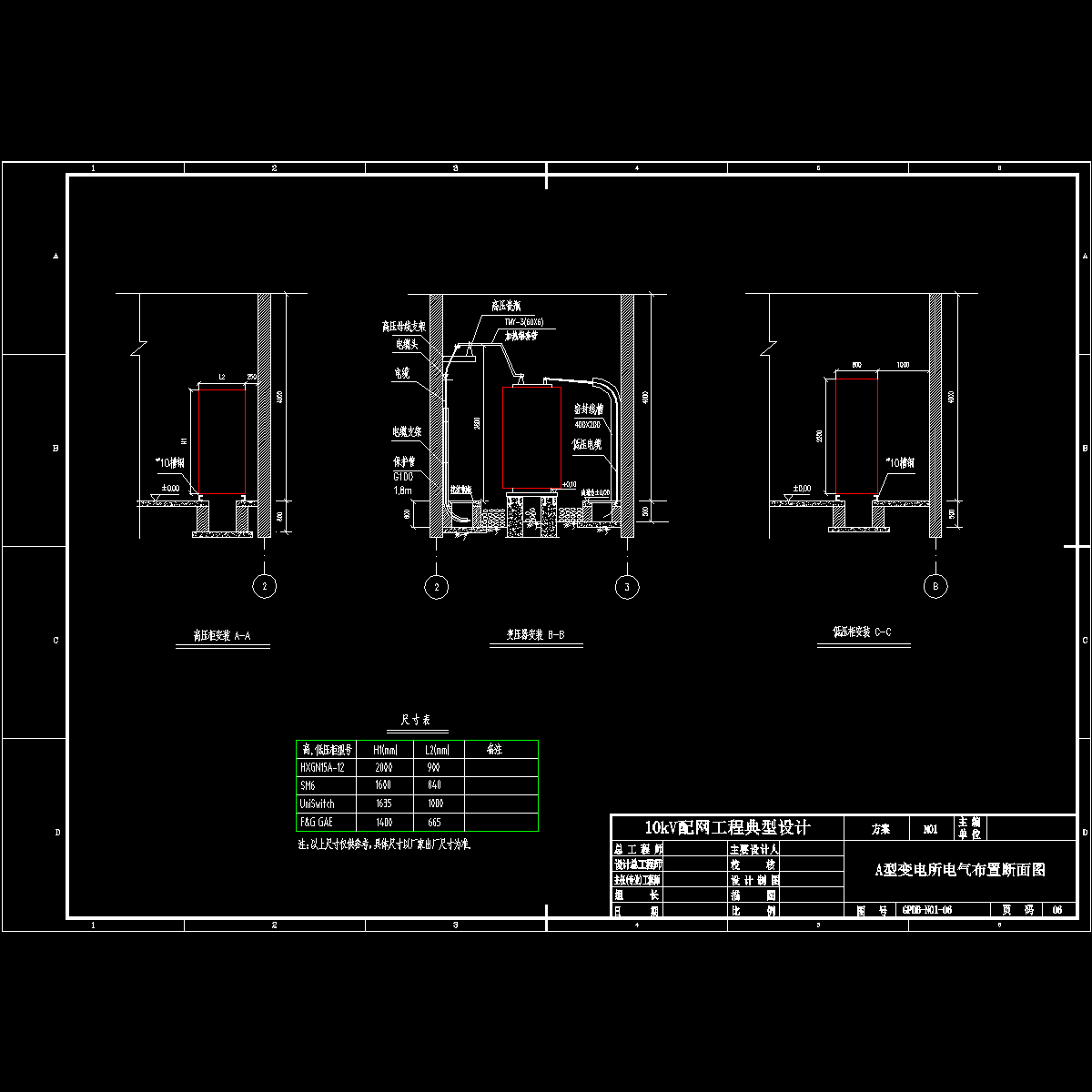

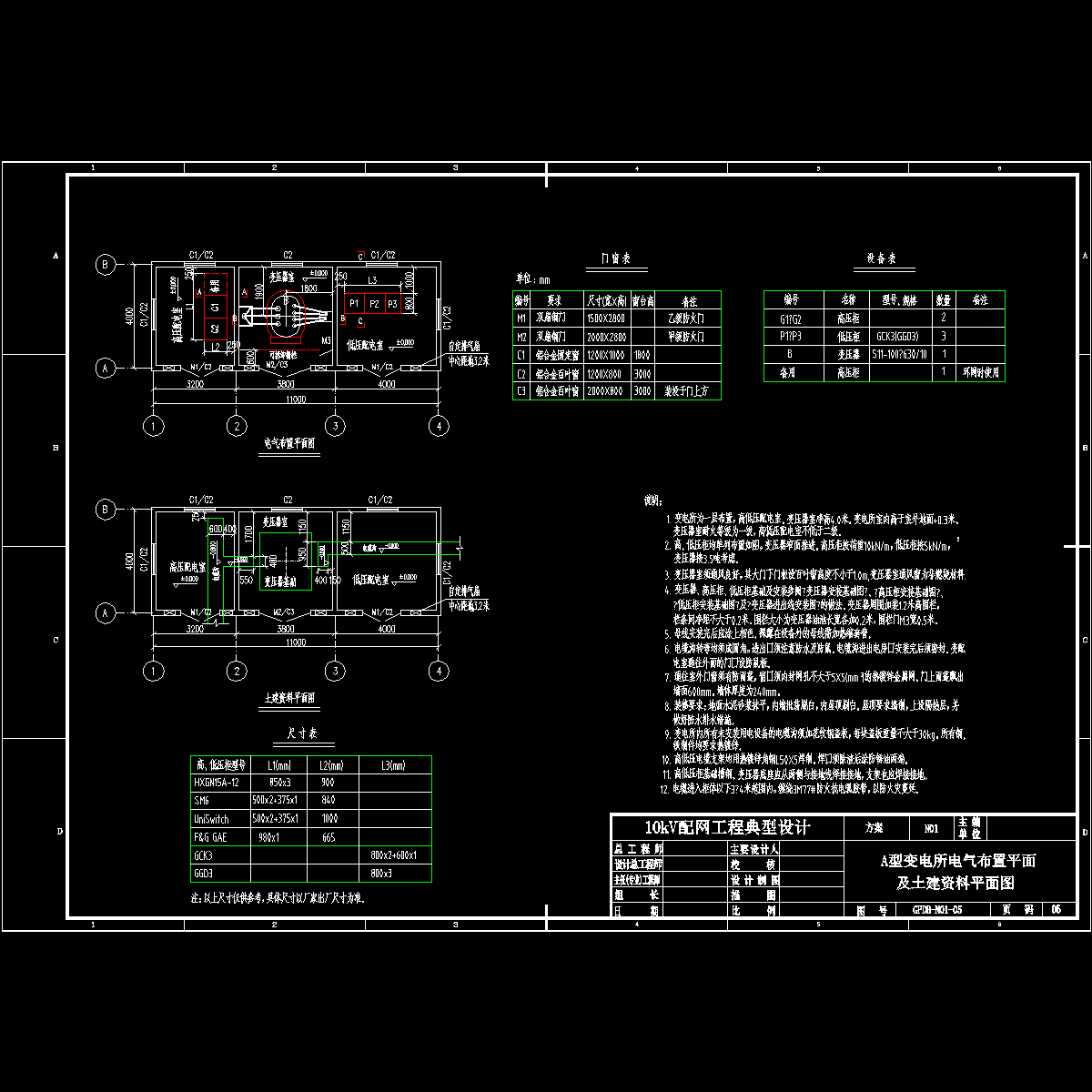

电气布置平面图

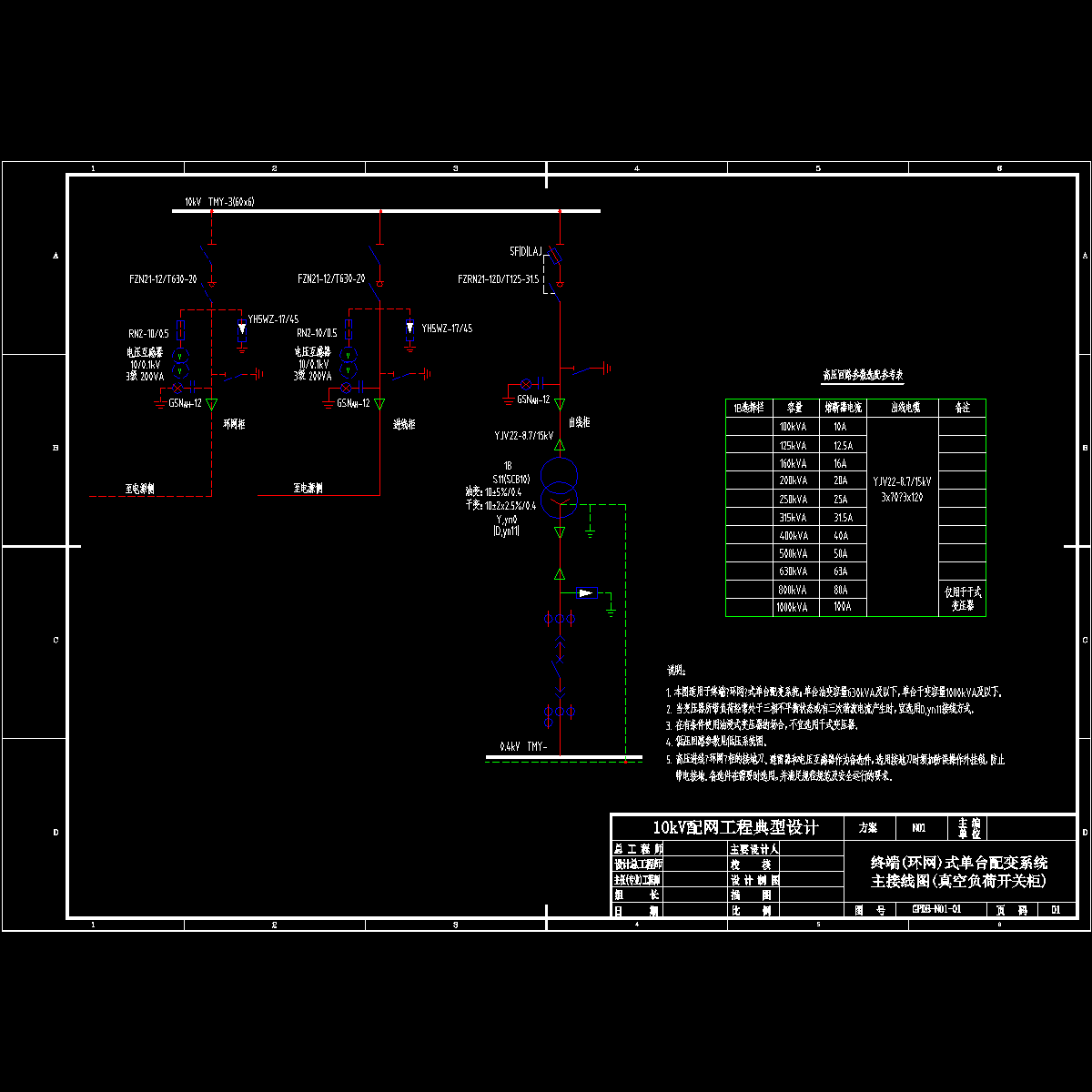

系统主接线图

终端型美式箱变装置结线图

变压器安装基础图

01.dwg

02.dwg

03.dwg

04.dwg

05.dwg

06.dwg

07.dwg

08.dwg

09.dwg

10.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
