122个半隐形玻璃幕墙（幕墙节点，幕墙防火等）

资料内容包括：竖明横隐幕墙纵剖节点图，半隐框标准节点套图，玻璃幕墙节点详图－转角处，垂直方向半隐框玻璃幕墙连接详图，横明竖隐幕墙纵剖节点图，经典幕墙及节点大样，三维节点，塔楼左右侧立面隐框立柱安装横剖节点，隐框玻璃幕墙详图2－与铝合金板交接，与石材交接处，隐框幕墙悬窗竖向安装节点详图等

玻璃幕墙节点图

玻璃幕墙节点详图

玻璃幕墙节点详图－梁端接缝

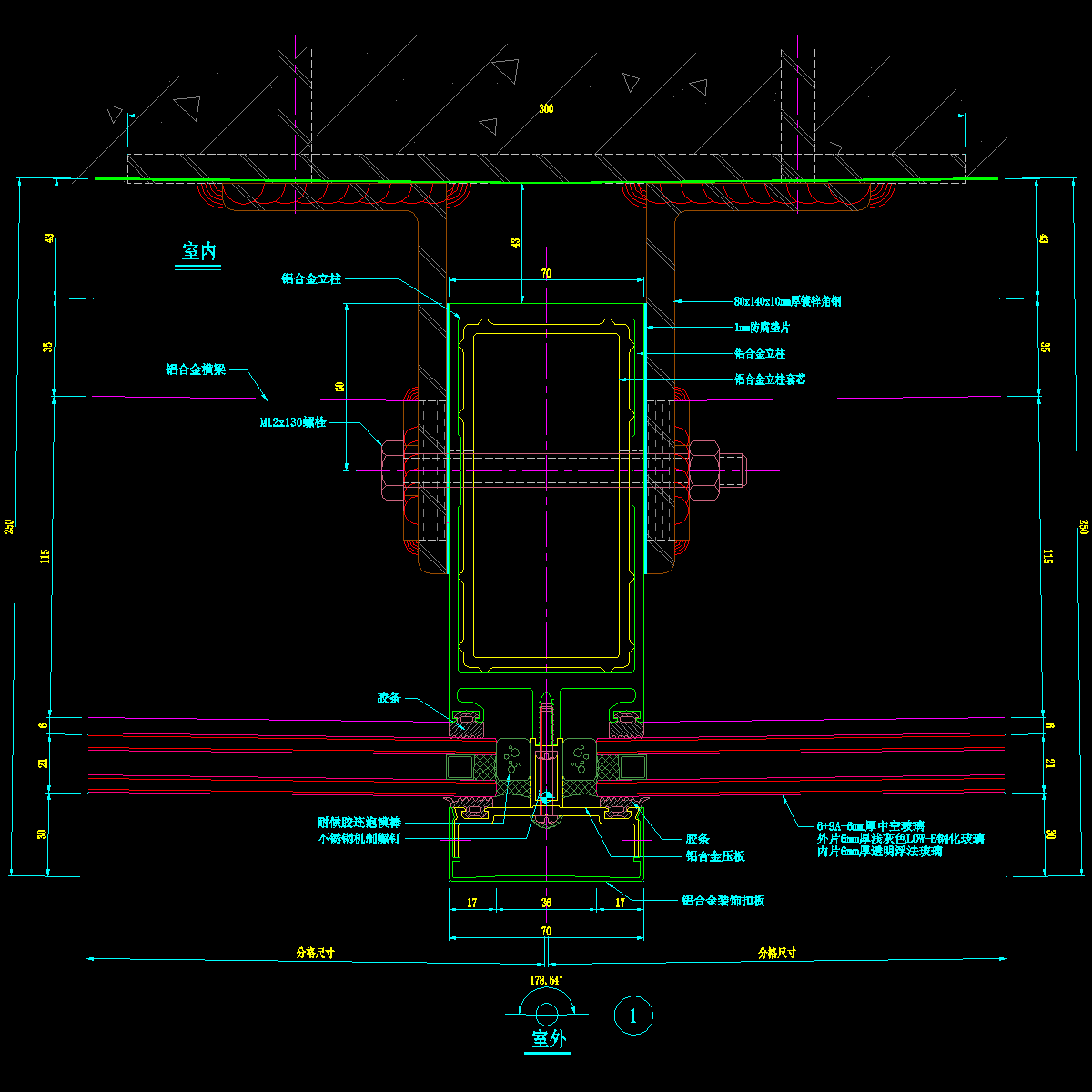

竖明横隐幕墙连接件横剖节点图

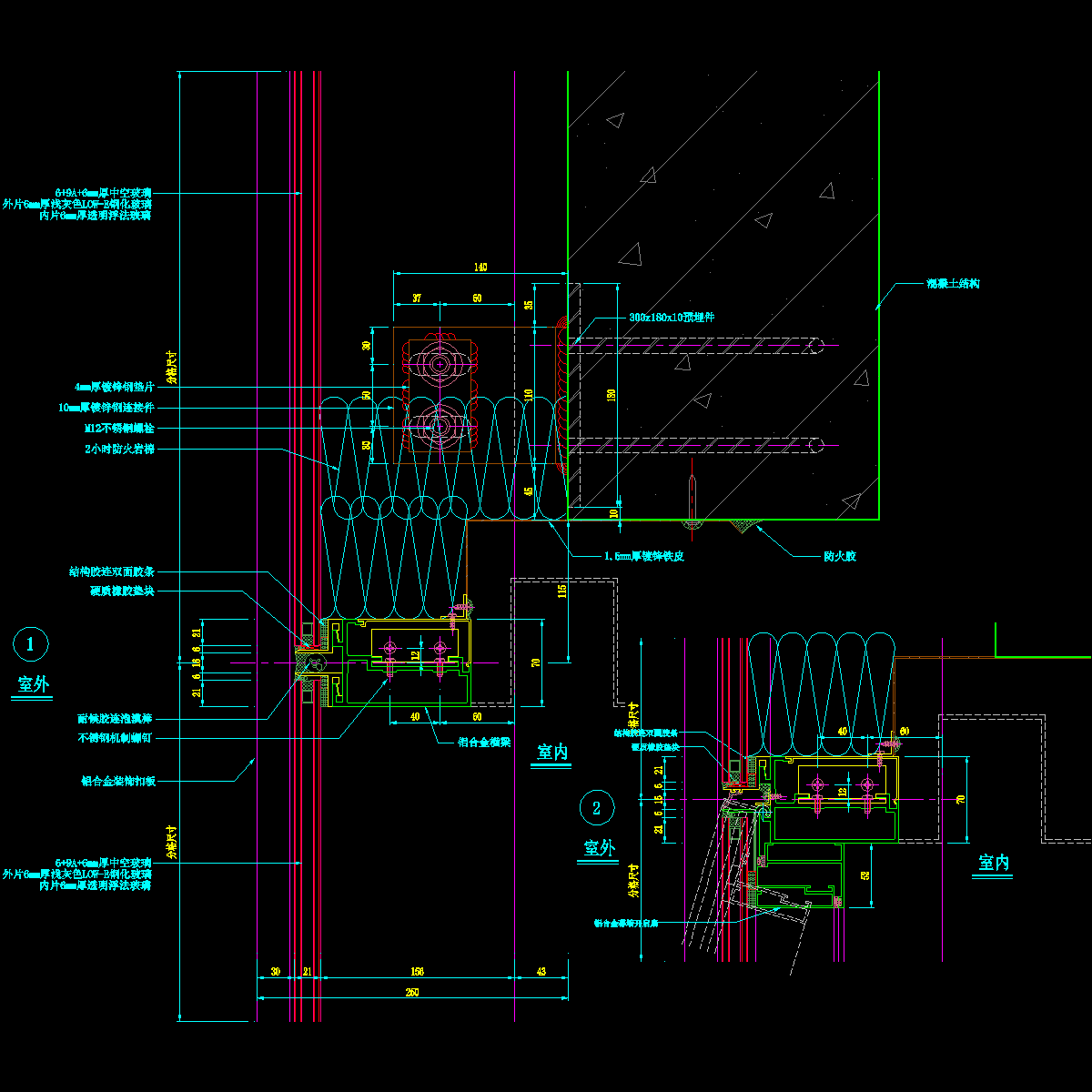

竖明横隐幕墙连接件纵剖节点图(层间防火)

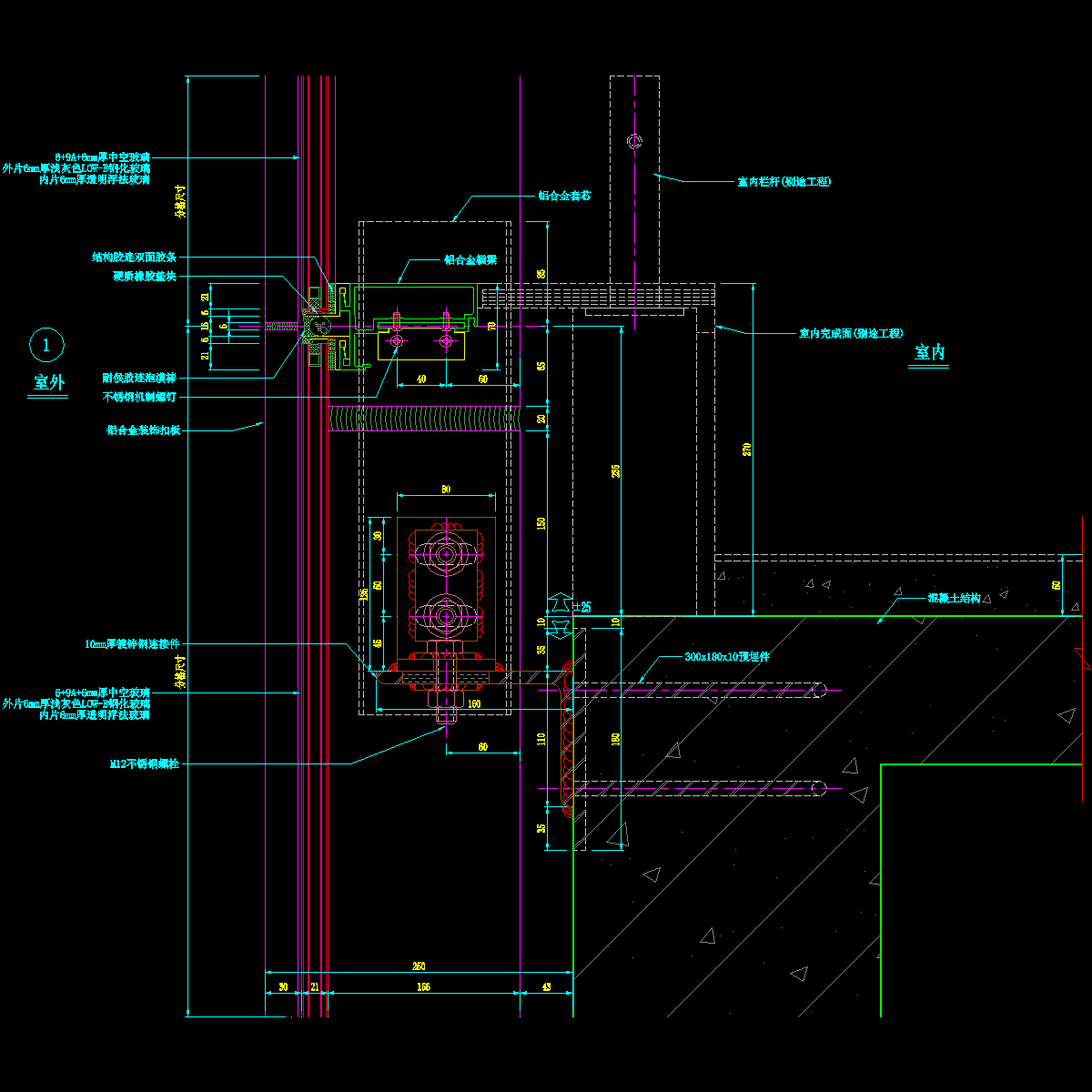

竖明横隐幕墙纵剖节点图(层间防火)

竖明横隐幕墙纵剖节点图

竖明横隐幕墙纵剖节点图2

隐框幕墙纵剖节点图

样例

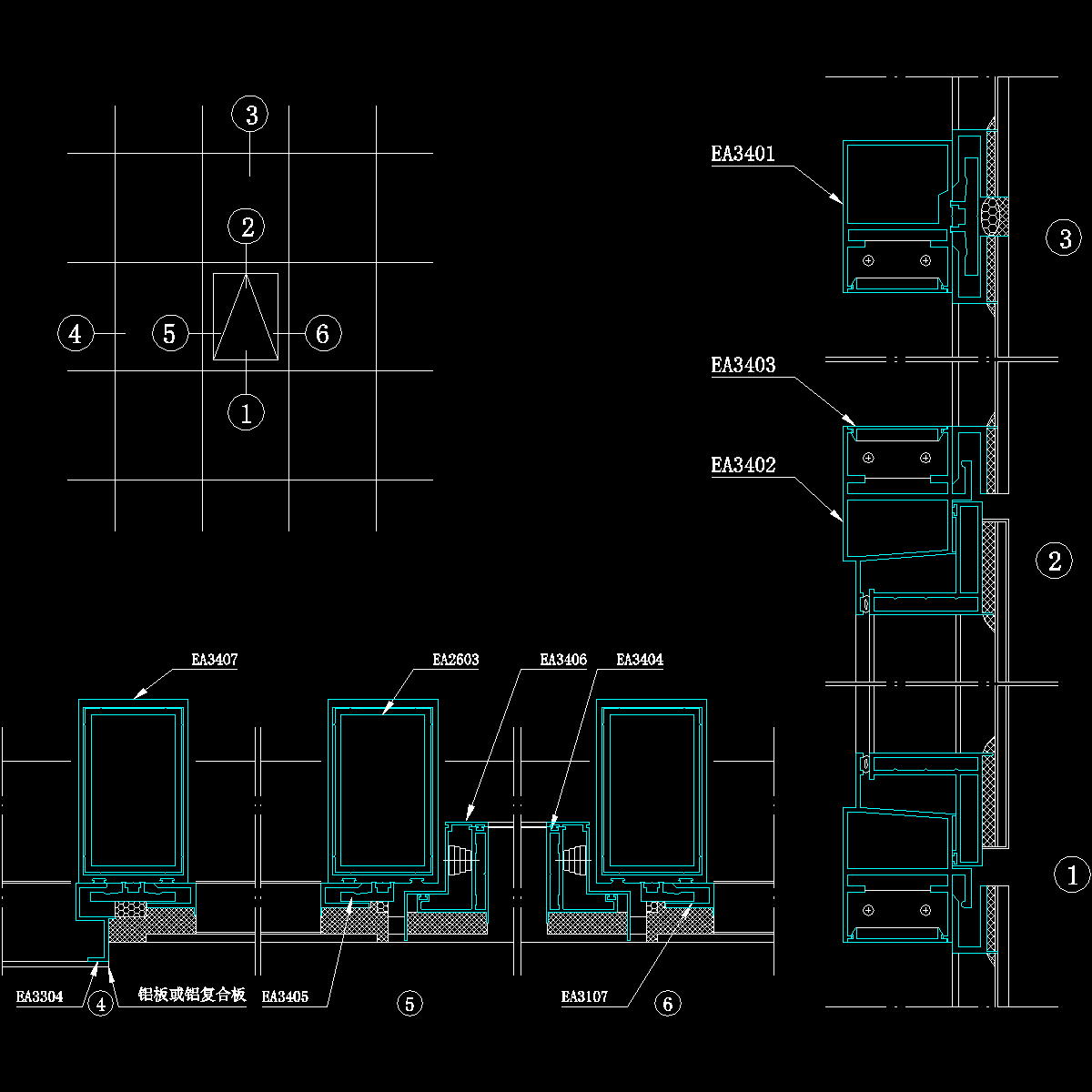

001-150系列（c型）隐框玻璃幕墙装配图.dwg

002-竖明横隐幕墙纵剖节点图.dwg

003-竖明横隐幕墙纵剖节点图(层间防火).dwg

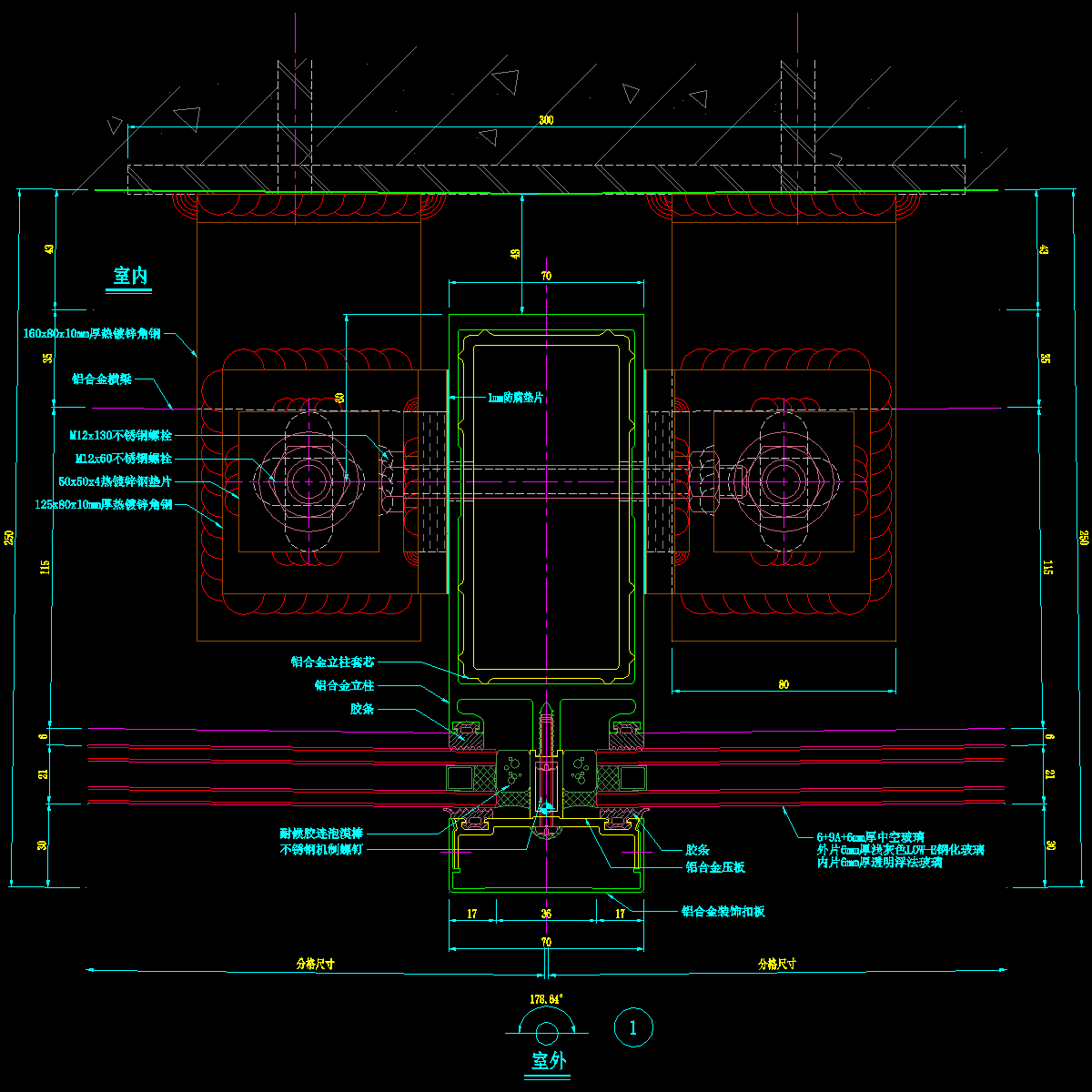

004-竖明横隐幕墙连接件横剖节点图.dwg

005-竖明横隐幕墙连接件横剖节点图.dwg

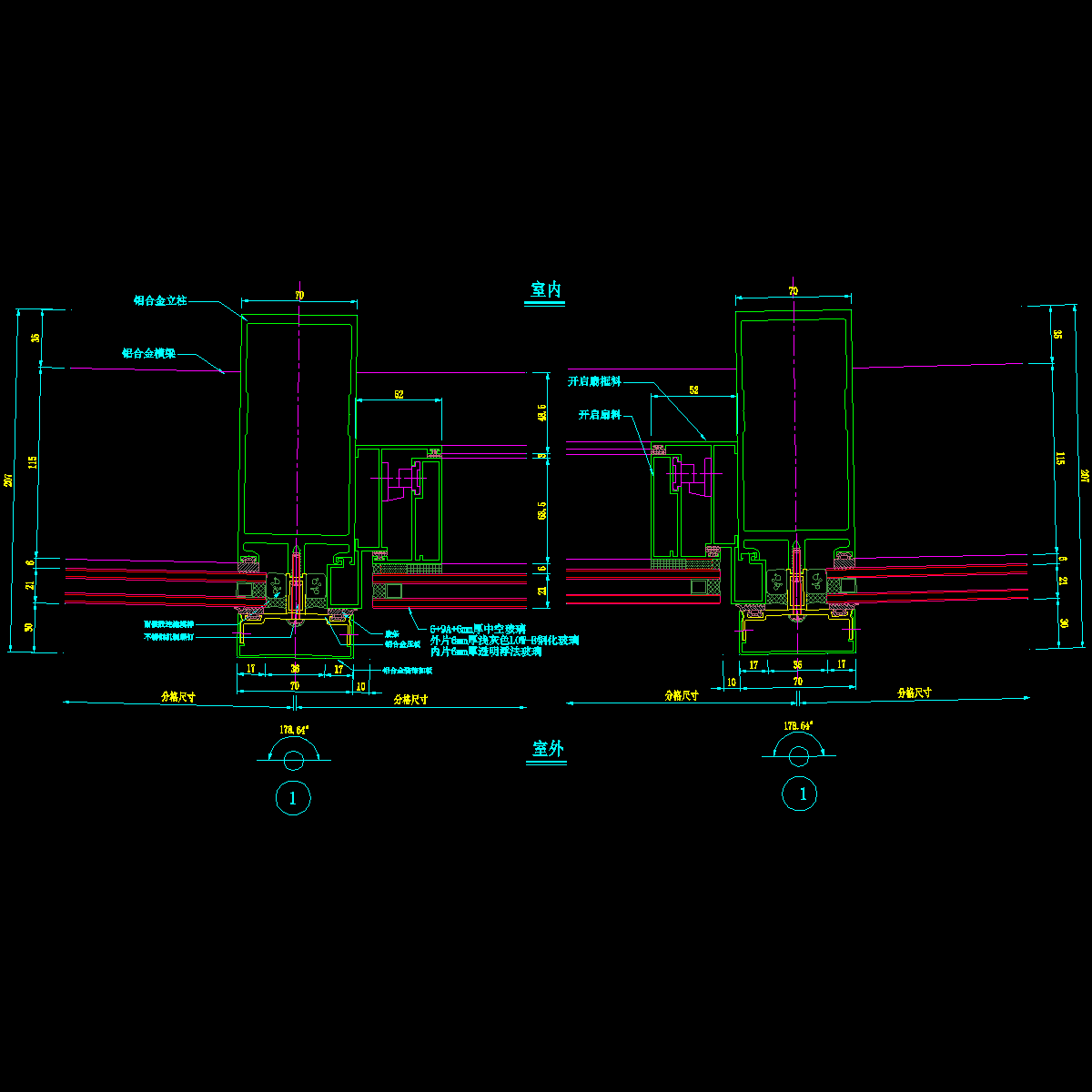

006-竖明横隐幕墙开启扇横剖节点图.dwg

007-竖明横隐幕墙开启扇纵剖节点图.dwg

008-竖明横隐幕墙横剖节点图.dwg

009-竖明横隐幕墙连接件横剖节点图.dwg

010-竖明横隐幕墙横剖节点图.dwg
