高层办公楼钻孔灌注桩基础CAD施工图纸(框支剪力墙结构).dwg

[复制链接]

0

主题

0

帖子

1217

积分

超级版主

Rank: 8Rank: 8

积分
1217
发表于 2021-1-1 16:05:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

该项目28层商务办公楼,高层建筑结构形式为钢筋混凝土框支剪力墙结构,基础采用旋挖成孔灌注桩,6度设防。 该项目场地为土层分布为:自地面以下由人工填土、粘土、含粘性粗砂含卵石砾砂、全风化花岗岩、强风化花岗岩、中风化花岗岩等组成。
该项目采用端承桩,桩径为800mm、1000mm、1500mm、1600mm、1800mm、2200mm,桩端持力层为中风化岩,桩端应满足入岩深度进入中风化层H1应≥0.5m。

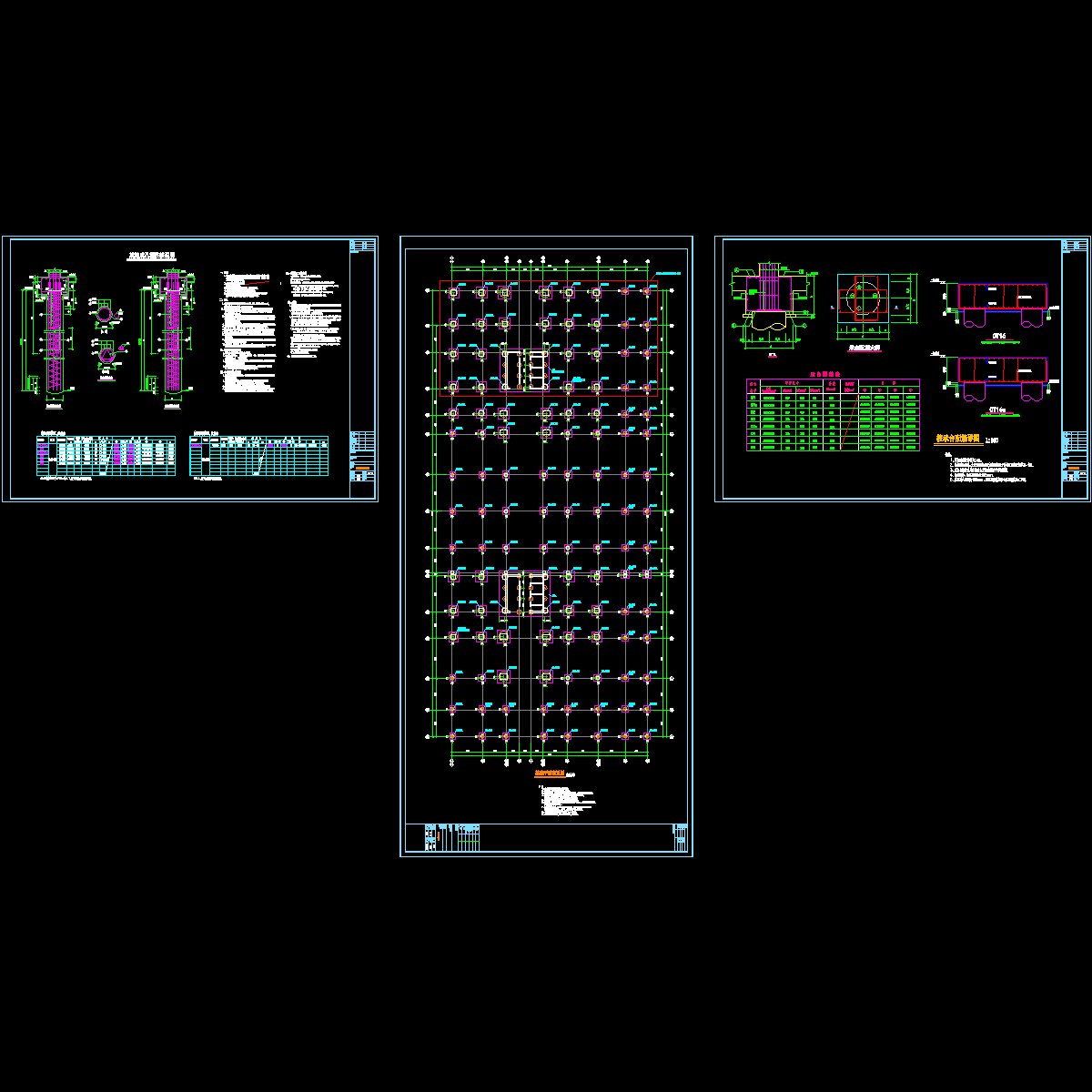

含设计说明,桩基 平面布置图 ,桩基及承台结构配筋图,3张,编制于近代年。

桩基础配筋

承台配筋

钻孔灌注桩基础施工 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew1scccfc00c0eed.rar

13.37 MB

下载  售价: 100 积分    赚积分
