2层新建库房结构施工大样图(现浇钢筋混凝土)(桩基础)(二级结构安全).

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：多层厂房
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 结构最大跨度：22m
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

昆明某新建库房结构图
该资料为昆明某新建库房结构图
建筑面积：2183.4平方米，
屋面彩板：836平方米
该结构柱距8m，跨度为2个11m。
二层结构为钢梁上现浇钢筋混凝土板，按单层钢结构设计；
屋顶为轻钢结构，设置C型檩条，彩板屋面，按轻钢结构设计。
柱脚按刚接设计，采用外露式锚栓连接。
次梁与主梁采用固接连接。
柱及梁形式为H型钢。
檩条为Ｃ型檩条，屋面水平交叉支撑采用张紧圆钢。
地震设防烈度：8度

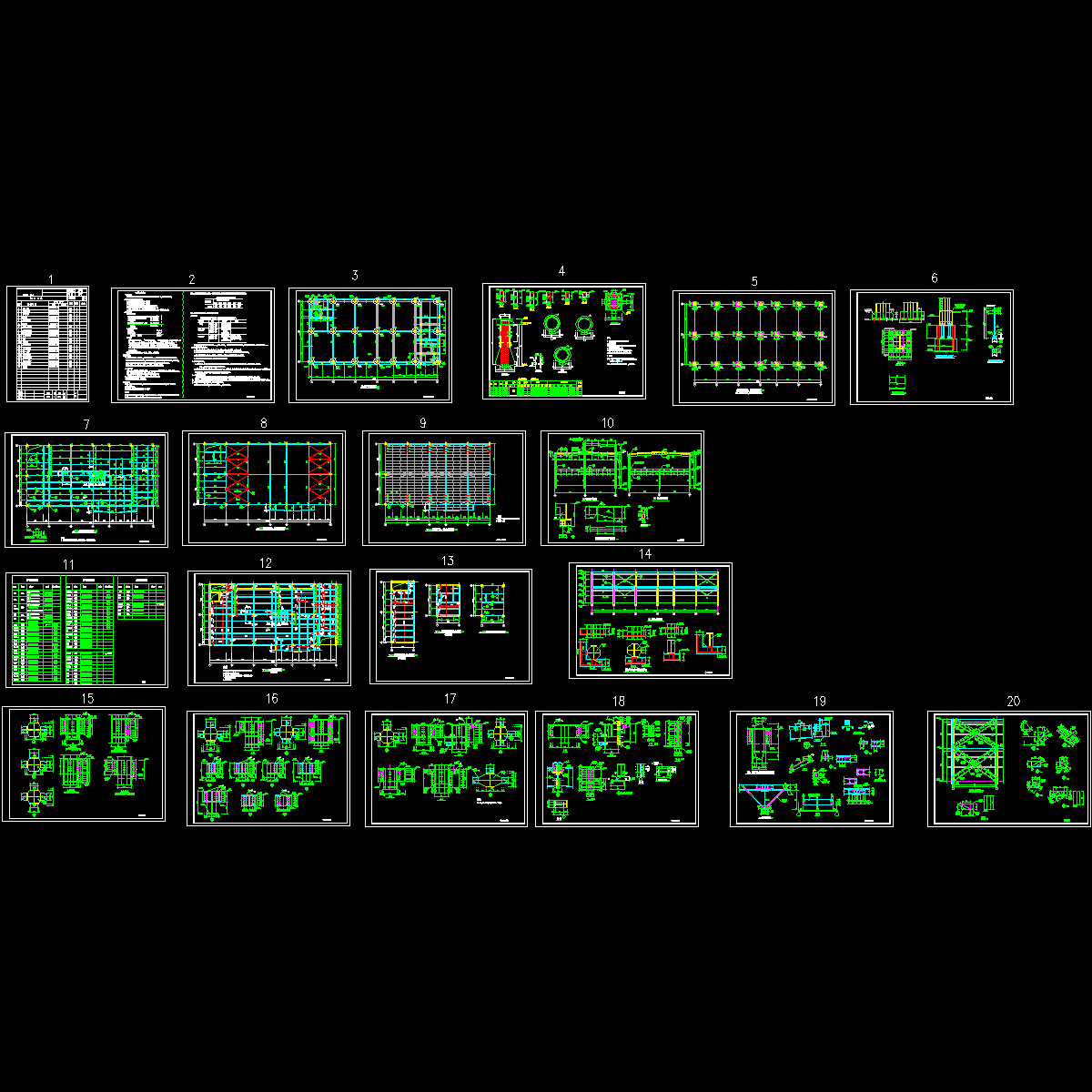

该资料包含：结构设计说明、基础平面图、基础详图、柱脚 平面布置图 、柱脚详图、二层钢梁、钢柱布置图、屋顶钢梁、支撑布置图、屋顶檩条、拉条布置图、轴线骨架图、截面图、二层板配筋图、局部屋顶结构布置图、节点大样图、柱间支撑图共19张图纸。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
