一份12层商住楼(点式)电气CAD图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明

一.项目概要:

该项目为12层的综合楼,属二类高层建筑.一层为商店;二层为办公;三~十二层为住宅.建筑高度37.2m,建筑面积8025m2

二.设计内容:

照明配电系统;动力配电; 防雷接地 系统; 火灾自动报警系统 ;电视、电话、宽带网.

三.负荷等级与电源:

该项目消防用电按二级负荷供电;其他用电按三级负荷供电。电源为三相~380/220V/50HZ,电源引自变电所.

四.计量 配电和线路敷设:

用电计量到户,住宅、商店设集中电表箱,各用电点设户配电箱,办公在每间配电箱前装电表.采用放射式配电方式.

.电缆在室内埋地敷设或电缆通过墙、楼板时,加穿钢管保护.

.竖向配电线路采用BV导线穿钢管暗敷设,其余线路除图注外均采用BV导线穿阻燃PVC管暗敷设,但在屋面板内暗敷设线路采用穿钢管保护.

.所有导线均应在开关盒 灯头盒或接线盒内连接.

.平面图中未标注导线根数的单相插座回路均为三根导线.

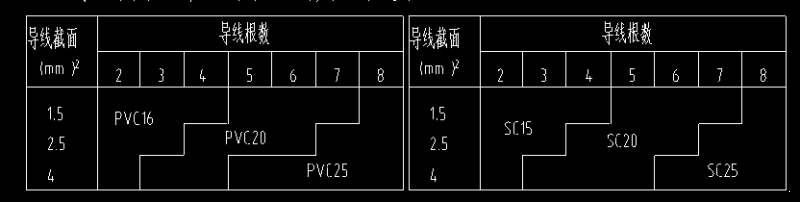

.BV导线穿管(直线)规格(除图注外)按下表选择:

.导线穿管敷设,当管道较长或转弯较多时,宜适当加装拉线盒或加大管径;

两个拉线点之间的距离应符合下列规定:

a.对无弯管路时,不超过30m;

b.两个拉线点之间有一个转弯时,不超过20m;

c.两个拉线点之间有两个转弯时,不超过15m;

d.两个拉线点之间有三个转弯时,不超过8m.

地下室凡供人防用电的保护管均采用镀锌钢管.

金属电缆桥架穿墙须做防火处理

凡供消防用电的金属线槽,金属电缆桥架,明穿钢管均需刷防火涂料.

电缆从室外进入室内应做防水处理

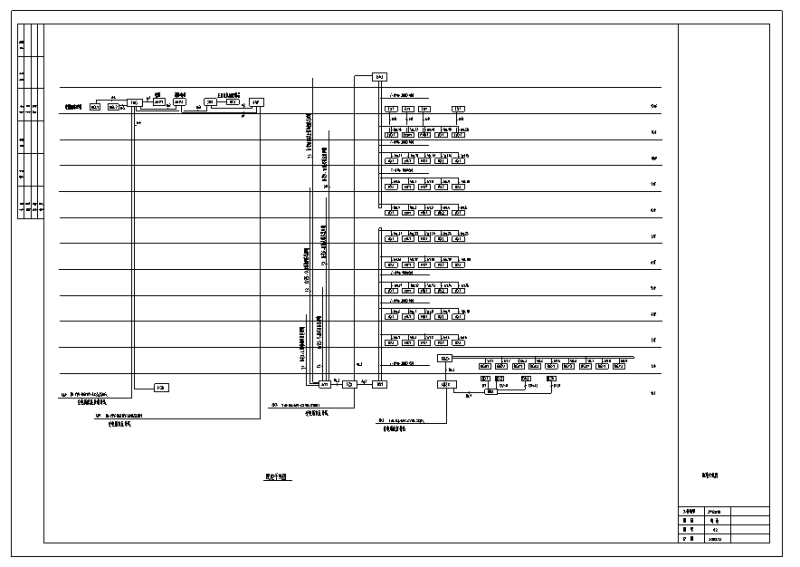

配电干线图

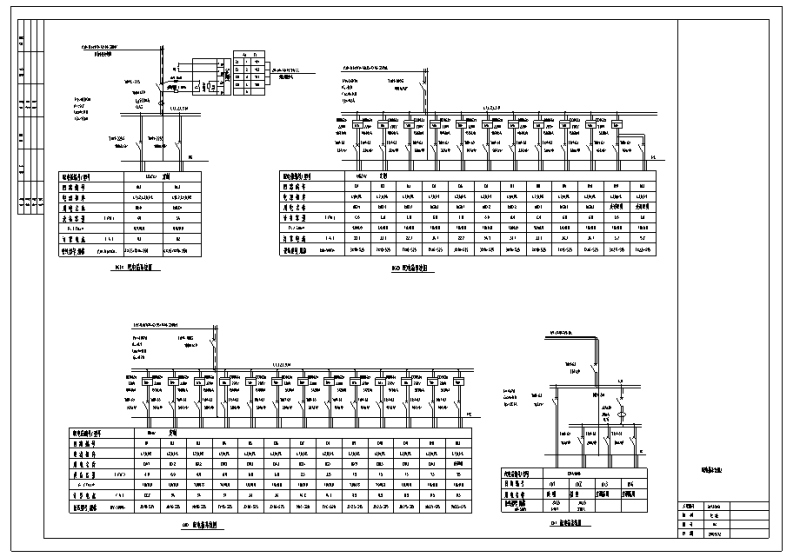

配电箱系统 图

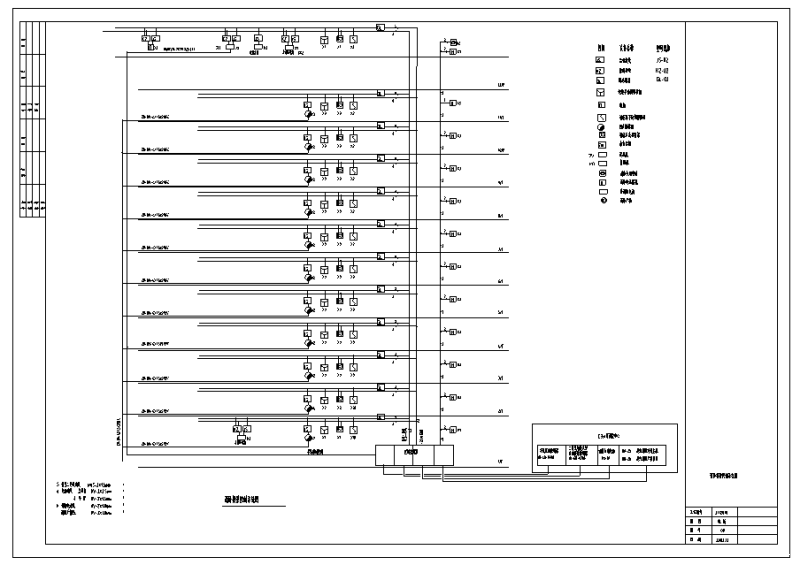

消防报警控制系统图

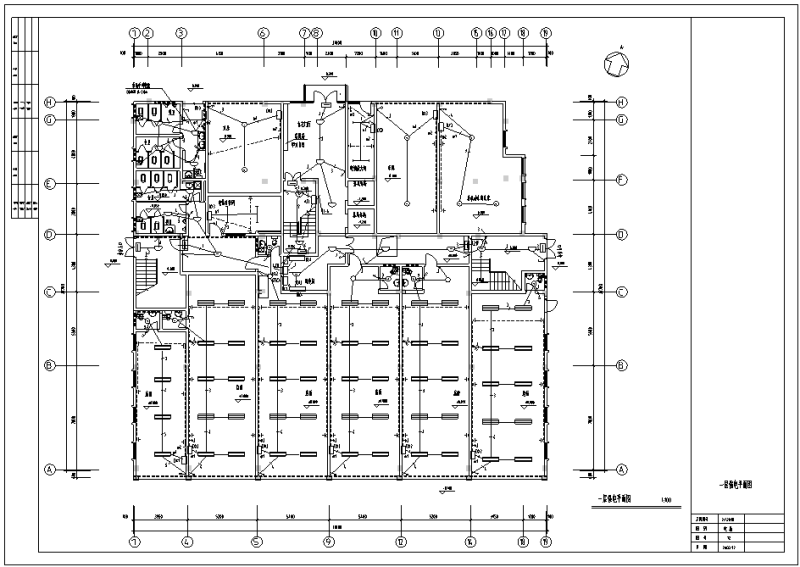

强电平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
