[CAD]丝路风情街幕墙骨架施工图纸（3D3S模型）(8度抗震)(二级结构安全).dwg

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：轻钢结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.35kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：53张
• 设计年代：近代

附件详情

该项目是西安丝路风情街幕墙骨架图，该项目设计使用年限为50年。抗震设防烈度：8度，0.20g。
该资料包含：钢结构设计总说明，A、B、C、D、E、F区新增基础/地梁平面图，柱脚 平面布置图 ，立面主体钢结构图，剖面图，节点详图等共计53张图。

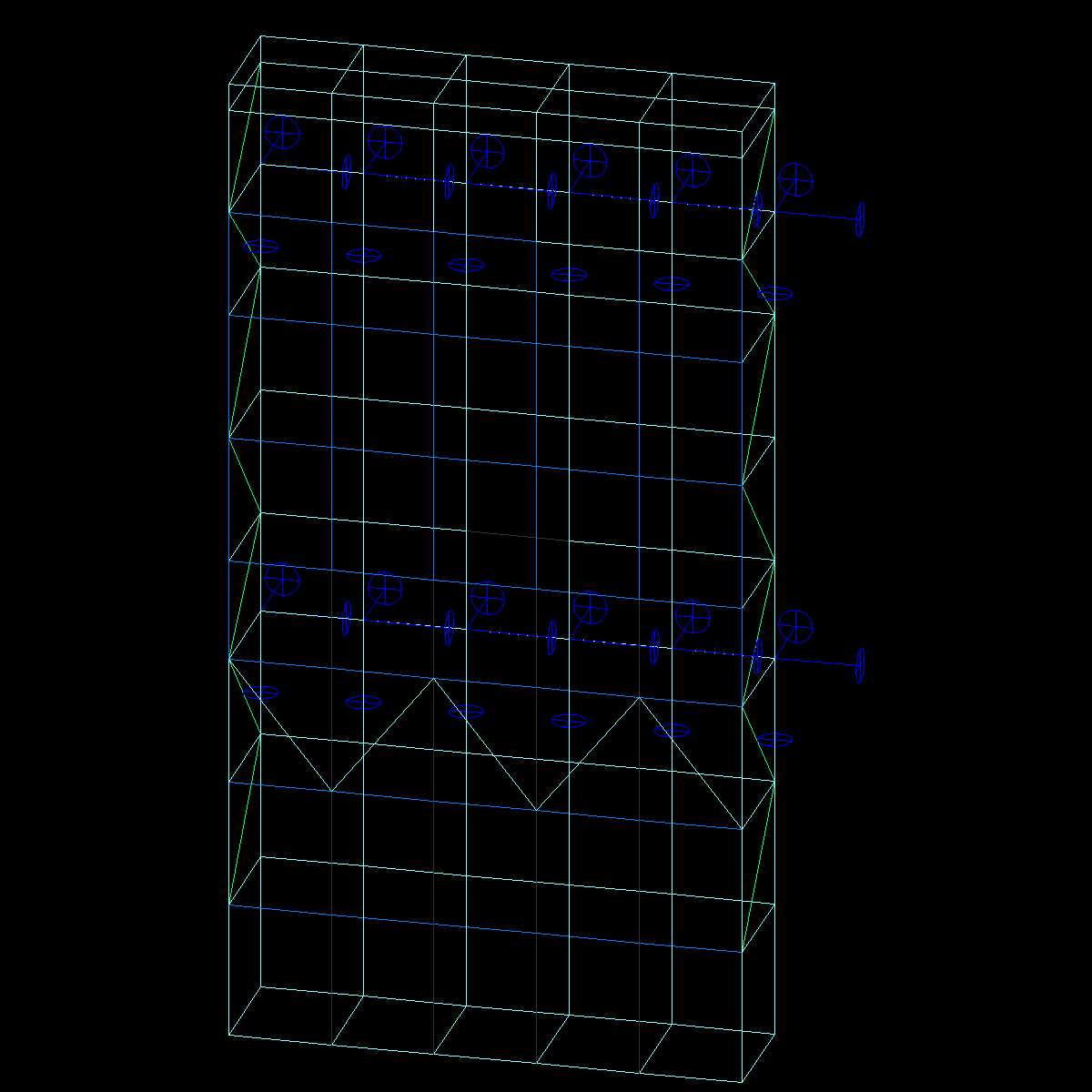

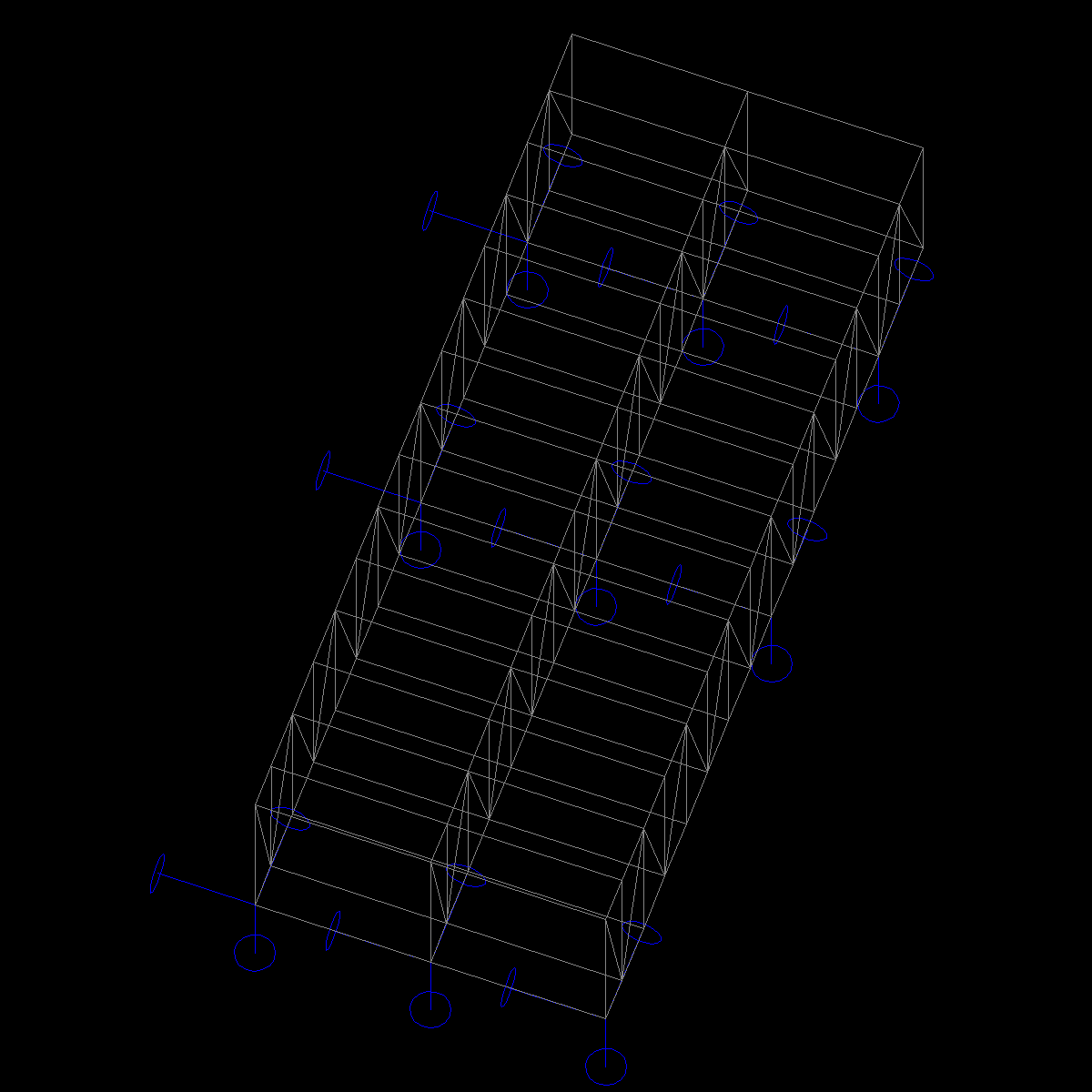

包含3D3S模型。
分享投稿时间：近几年11月。

A区A-E1、A-E2立面图

C区新增基础/地梁平面图

F区新增基础/地梁平面图

F区一层结构平面定位图

F区F-E6立面钢龙骨图

D区二层结构平面图

C区C-E2立面龙骨图、剖面图

f-e2.dwg

西安幕墙钢架.dwg

丝路风情街3号楼钢架20141125.dwg

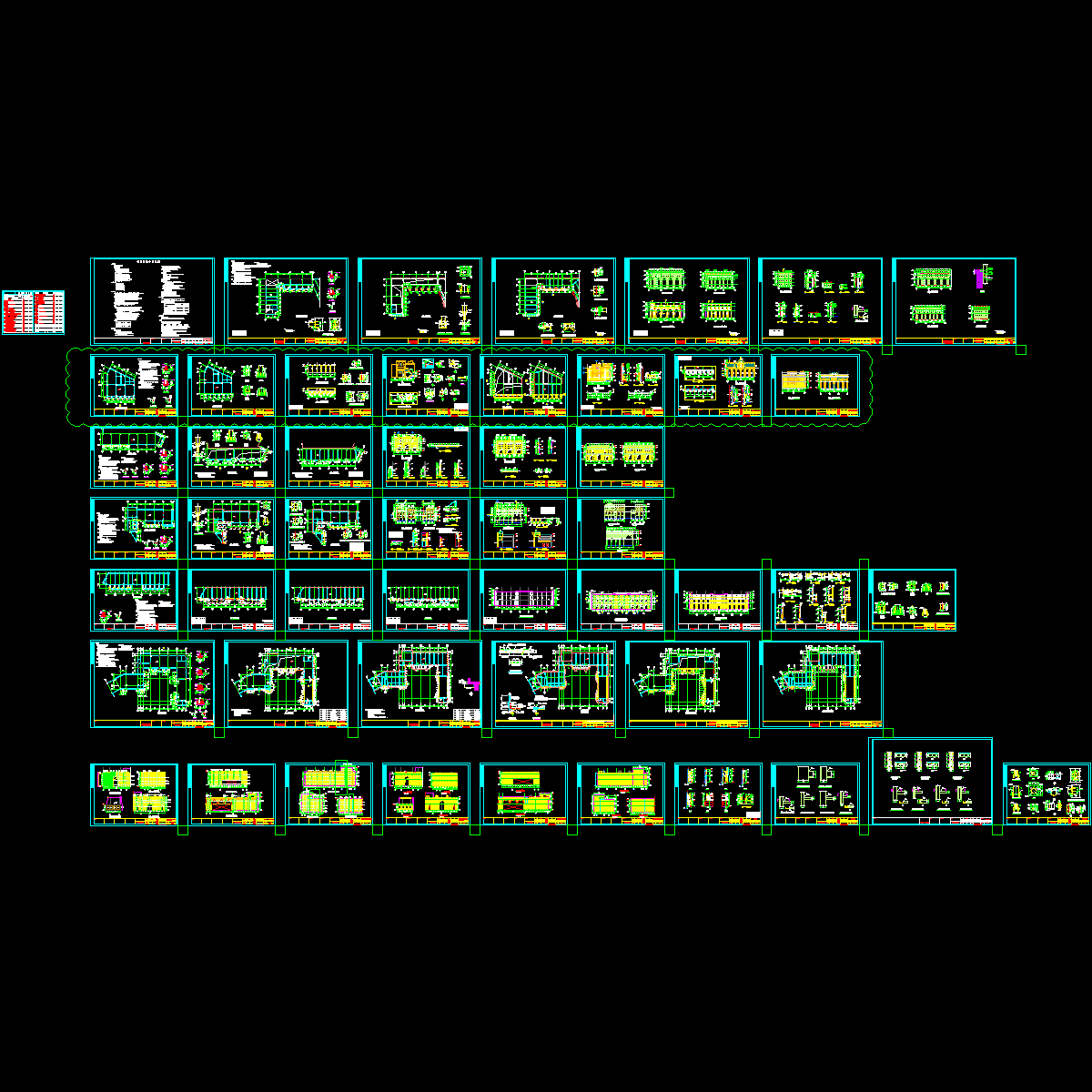

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
