地上9层框架结构公寓楼结构CAD施工图纸(6度抗震)(甲级桩基础)(二级结构安全).dwg

[复制链接]

0

主题

0

帖子

875

积分

超级版主

Rank: 8Rank: 8

积分
875
发表于 2020-12-28 21:05:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目为重庆某学校公寓楼,地上九层,地下一层,结构体系采用钢筋砼框架结构,地下室侧墙采用条形基础,框架部分采用大直径人工挖孔桩基础带抗水板,6度抗震。

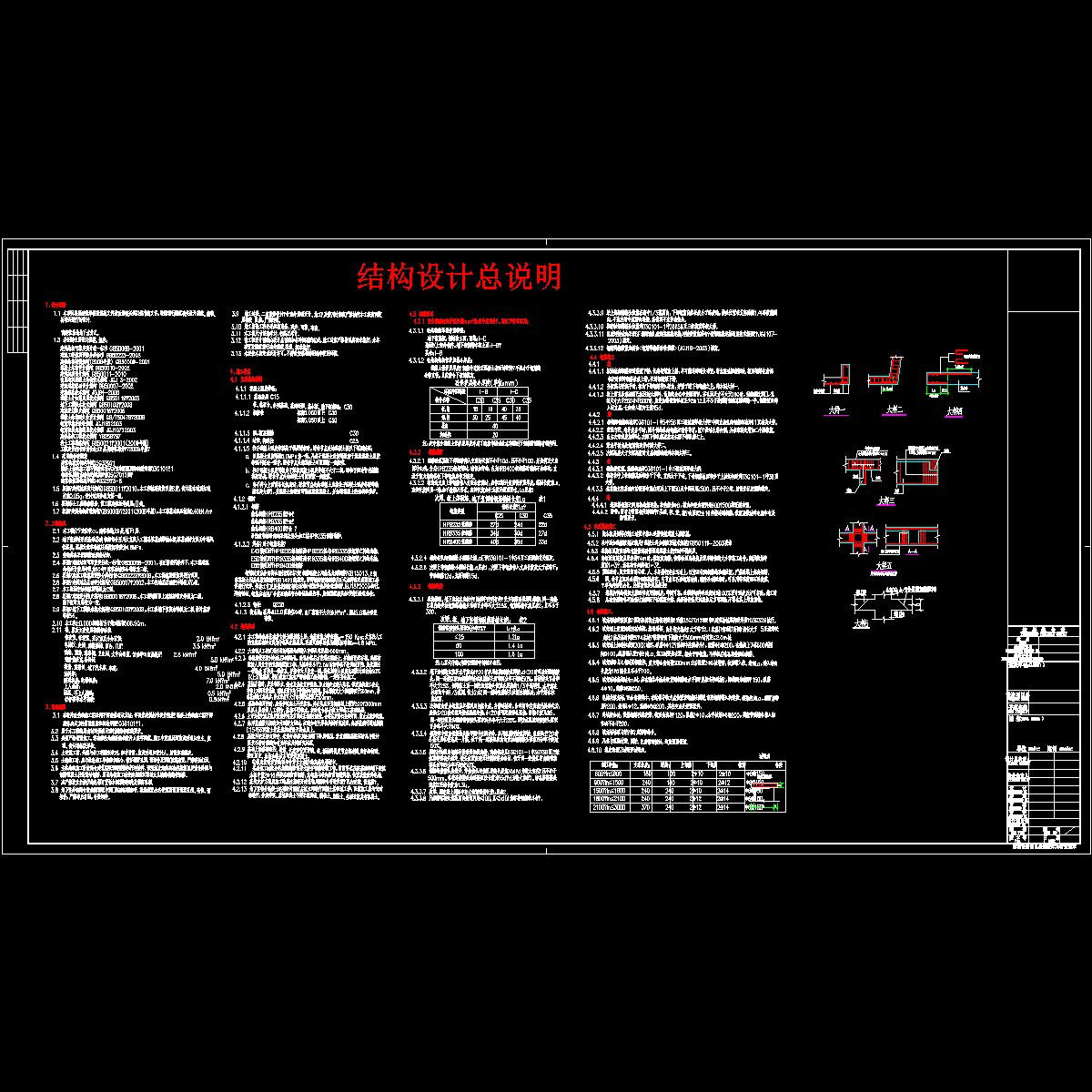

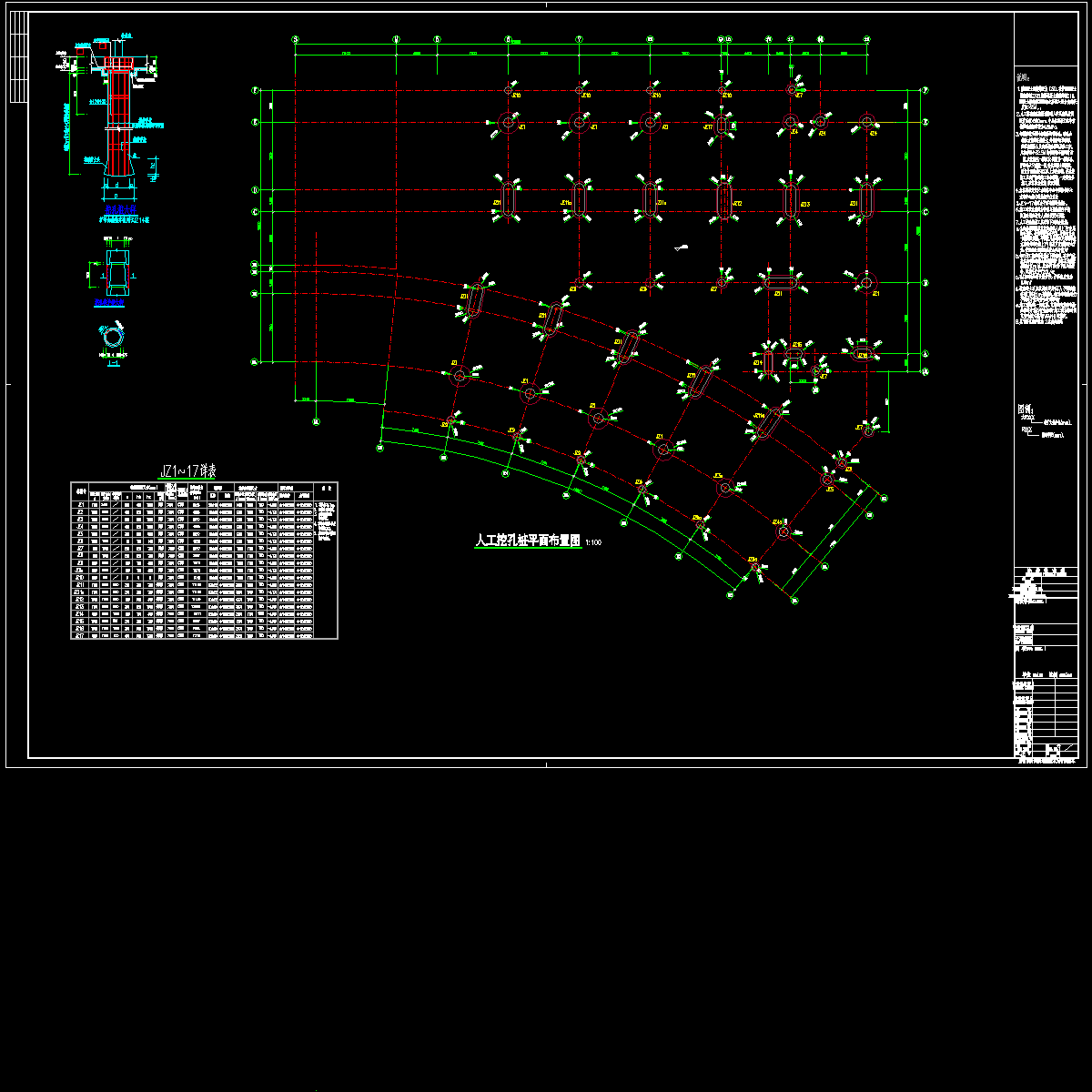

该资料包含:结构设计说明、人工挖孔桩平面布置图、基础平面布置图、地下室外墙及墙上留洞平面布置图、结构 平面布置图 、梁平法施工图、柱平法施工图、 楼梯详图 、坡道详图等共29张图纸。

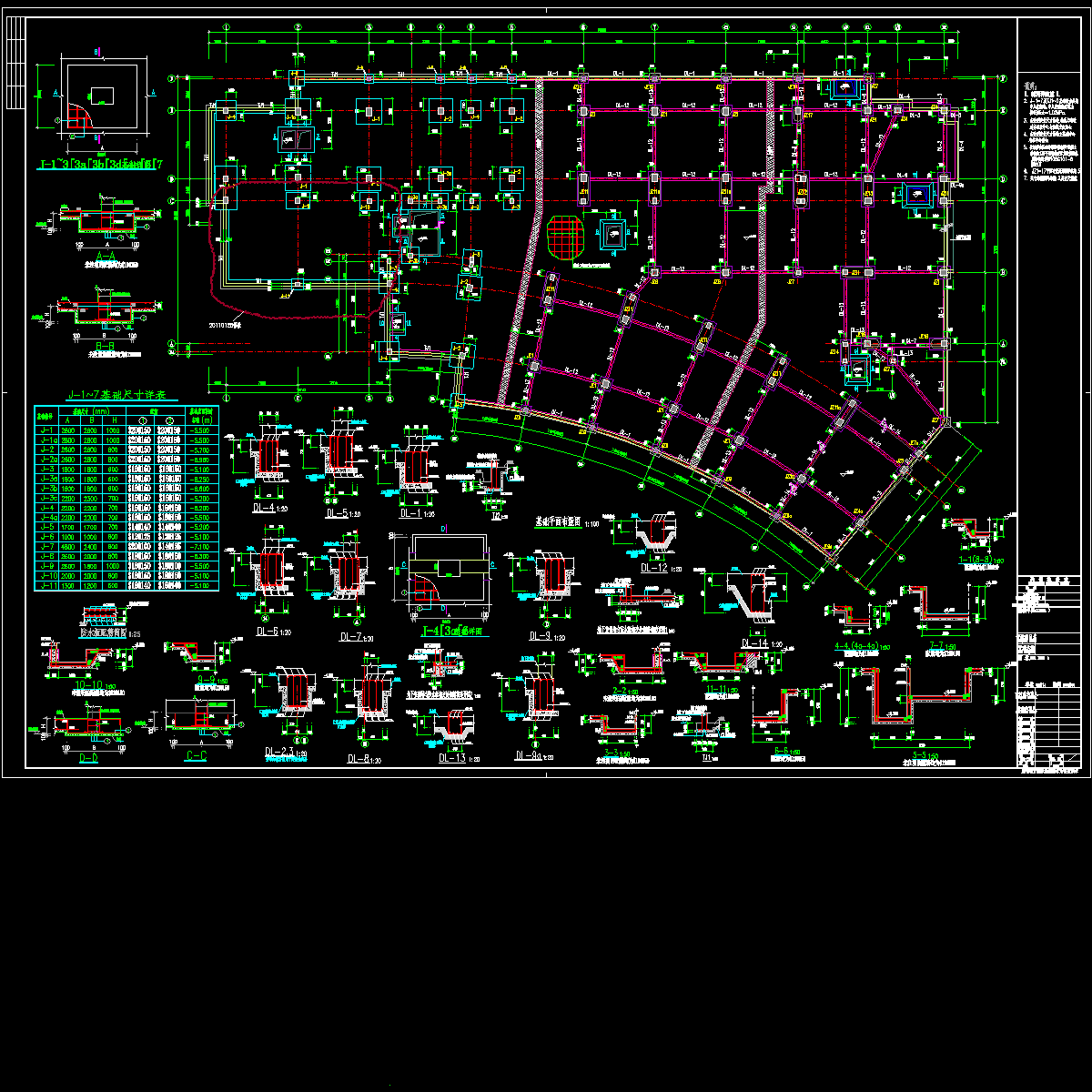

基础平面布置图

地下室外墙及墙上留洞平面布置图

一层梁平法施工图

基顶~-0.050标高柱平法施工图

二层结构平面布置图

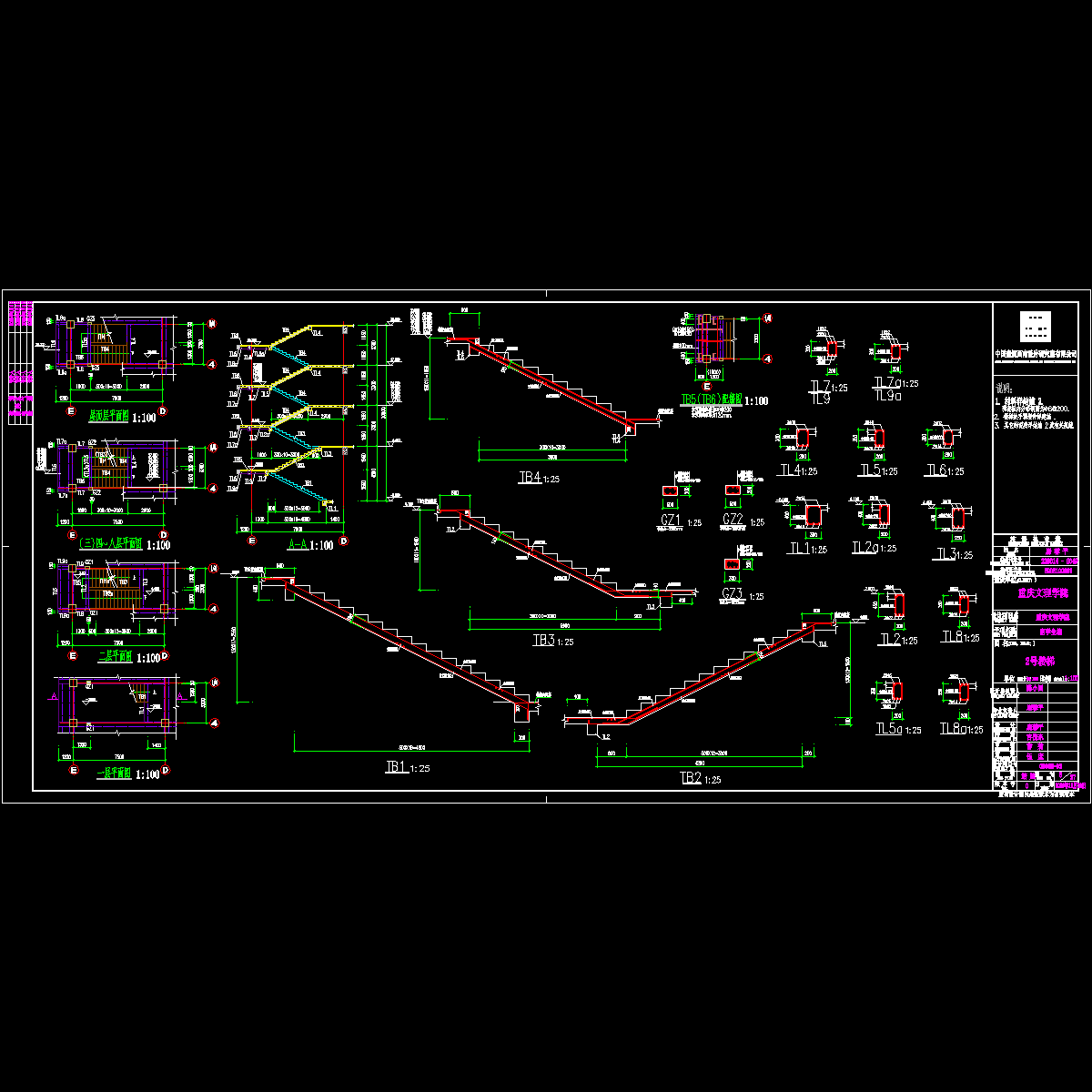

1#搂梯(20101223).dwg
1#搂梯(20101223).dwg

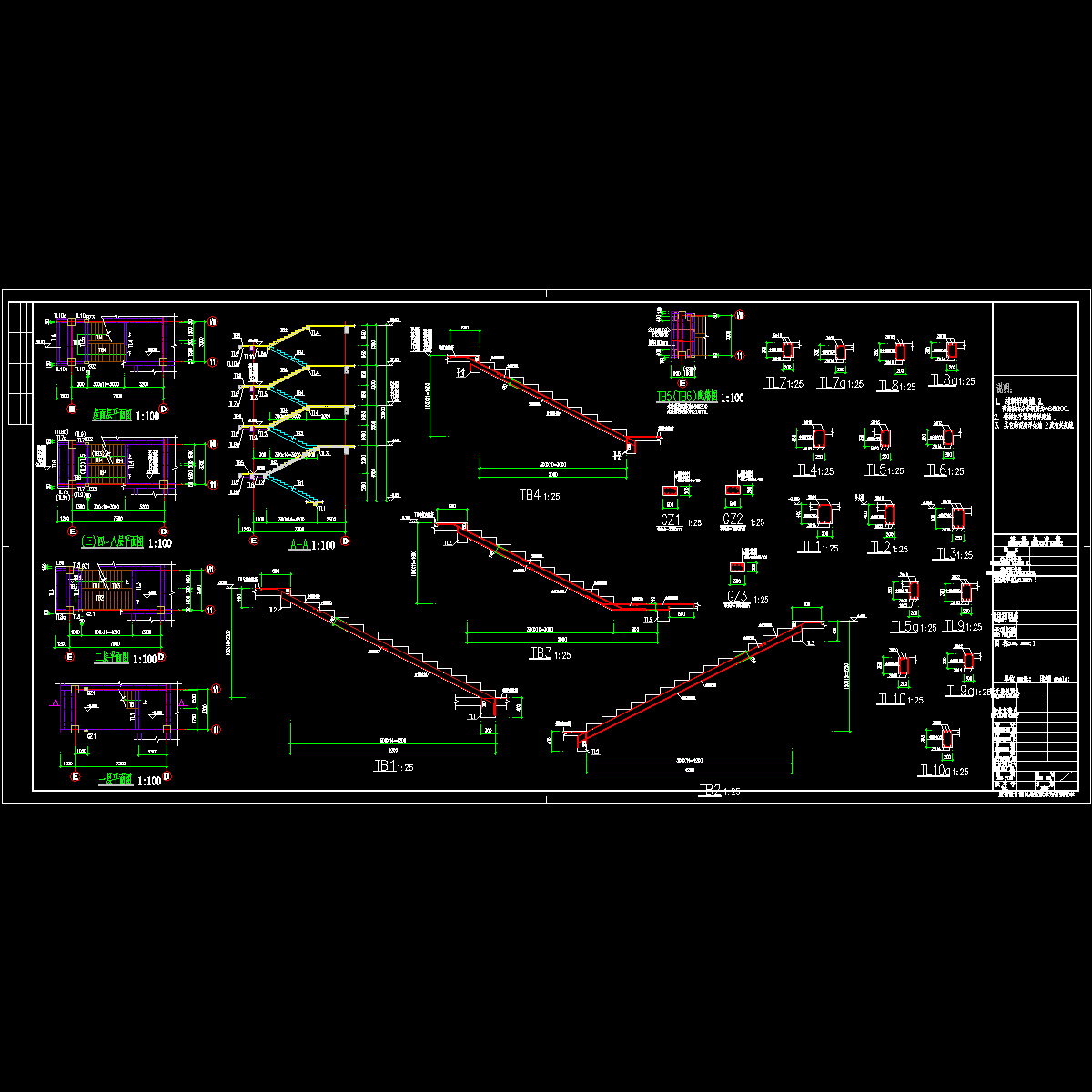

2#搂梯(20101223).dwg
2#搂梯(20101223).dwg

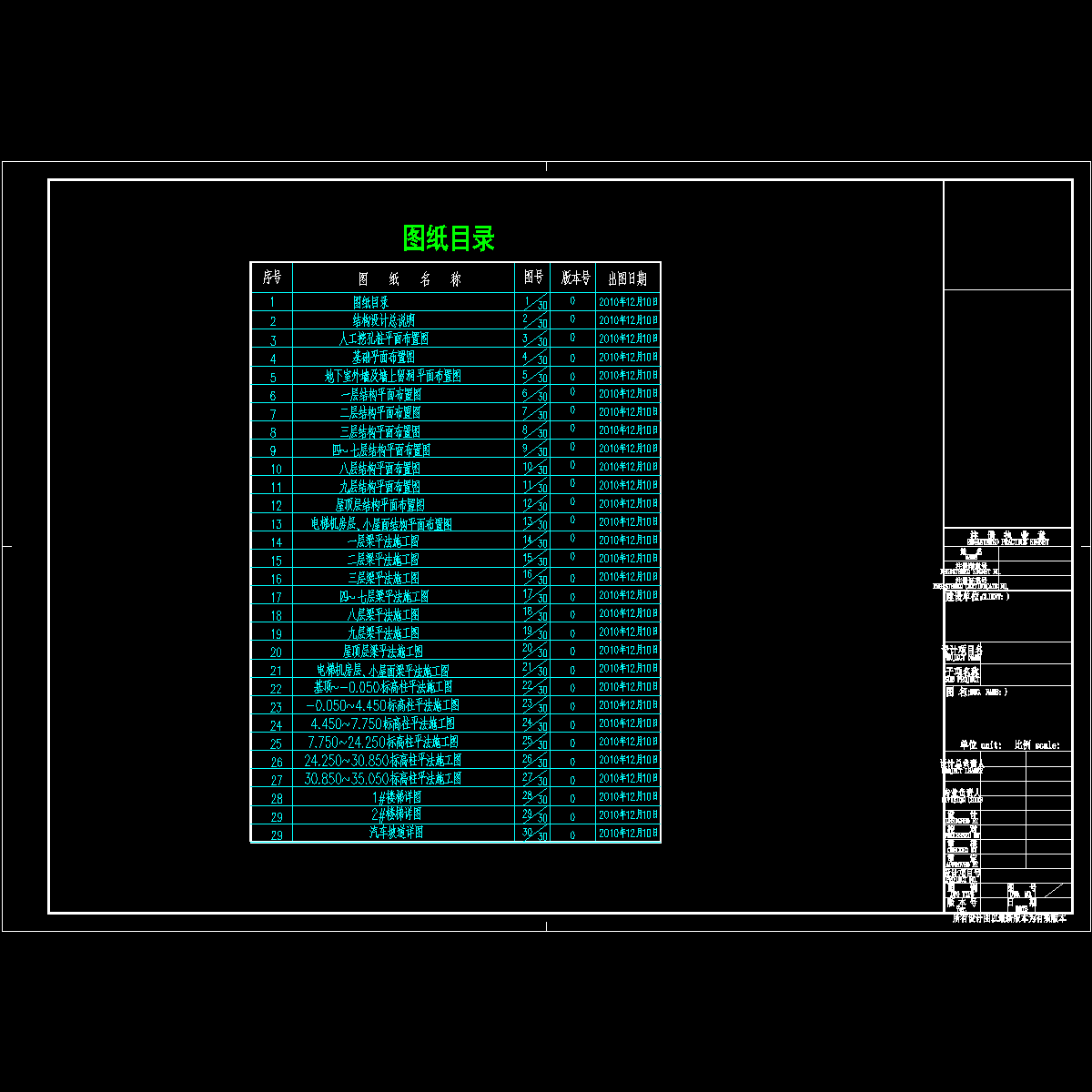

g001.dwg
g001.dwg
g002(20101207).dwg
g002(20101207).dwg
g003(20101228).dwg
g003(20101228).dwg
g004(20110126).dwg
g004(20110126).dwg
g005(2011125).dwg
g005(2011125).dwg
wl-2110128_配筋.dwg
wl-2110128_配筋.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11e2wdcw11ws0fw2sc.zip

11.54 MB

下载  售价: 100 积分    赚积分
